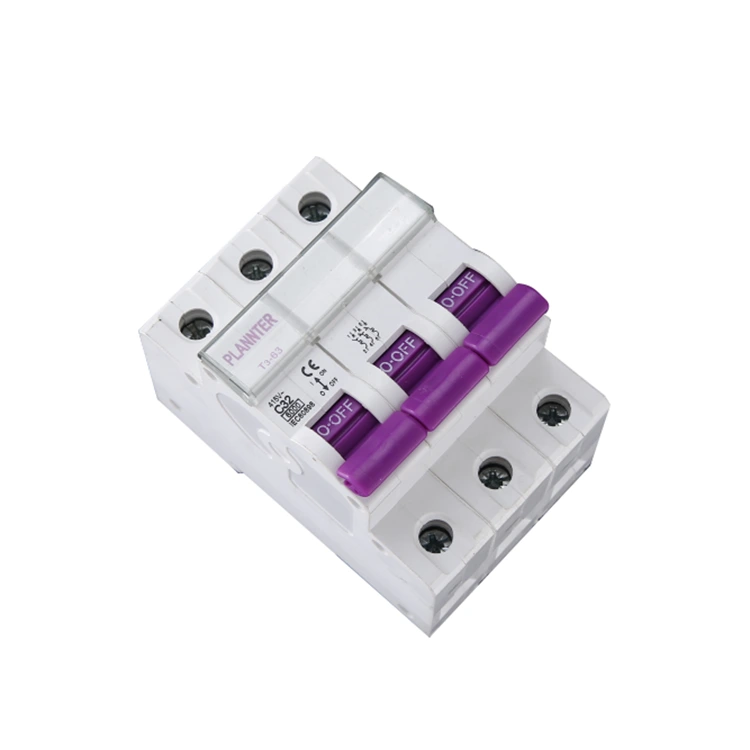

3-polet AC effektbryter

3 Pole AC Circuit Breaker tilhører kategorien av lavspente elektriske apparater, mye brukt i industrielle, kommersielle og sivile felt, designet for trefasekretser, kan være i gjeldende unormaliteter, for eksempel overbelastning, kortslutningsforhold automatisk kutte av kretsen, for å beskytte utstyr og personellsikkerhet. Velg PUGAO (Planter Electric) som produsent og få en direkte fabrikkpris.

Produktfunksjoner

1. Trefase synkron kontroll

Denne 3-polede vekselstrømsbryteren er i stand til å koble til eller fra L1, L2 og L3 trefase kraftledninger samtidig. Skulle det oppstå en feil i en enkelt fase, vil enheten utløse en samtidig strømavbrudd over alle tre fasene, og dermed forhindre skade på utstyr forårsaket av drift under fasetap.

2. Overbelastnings- og kortslutningsbeskyttelse

Overbelastningsbeskyttelse: Bruker termisk utløsning for å håndtere vedvarende overdreven strømforhold.

Kortslutningsbeskyttelse: Bruker magnetisk utløsning for øyeblikkelig å avbryte høystrømsfeil.

Ved å velge dette avanserte produktet sikrer du omfattende sikkerhetsbeskyttelse for dine elektriske kretser.

3. Forbedret driftssikkerhet for utstyr

Dette produktet reduserer risikoen forbundet med trefase spenningsubalanser, sikrer kritisk utstyr – som motorer og kompressorer – og reduserer effektivt kostnadene forbundet med utstyrsskade og nedetid.

4. Modulær design og installasjon

PUGAO-produkter har en DIN-skinnemonteringsdesign, som muliggjør sømløs integrering i strømfordelingsskap eller kontrollpaneler. Dette letter effektiv batchinstallasjon og vedlikehold innen ingeniørprosjekter.

Nøkkelparametre og spesifikasjoner

Når du kjøper eller velger et produkt, kan du verifisere følgende parametere for den 3-polede vekselstrømbryteren basert på dine spesifikke prosjektkrav, eller kontakte oss for å utvikle en omfattende løsning skreddersydd til dine behov.

Nominell spenning (Ue): Vanligvis 380V, 400V eller 415V AC (for trefasesystemer).

Vurdert strøm (inn): Vanlige vurderinger inkluderer 16A, 32A og 63A; høystrømsmodeller er tilgjengelige opptil 100A eller 125A.

Brytekapasitet (Icn): Slik som 6kA eller 10kA. Gitt de høyere energinivåene knyttet til trefasestrøm, anbefales det å prioritere 10kA-spesifikasjonen for å øke sikkerhetsredundansen.

Tripping Curve:

Type C: Egnet for kontorbygg, belysningssystemer eller generell kommersiell kraftdistribusjon.

Type D: Spesielt designet for motorstartapplikasjoner, i stand til å motstå øyeblikkelige innkoblingsstrømmer på 10 til 14 ganger merkestrømmen.

Forholdsregler for bruk

1. Elektriske systemer er svært komplekse. Av sikkerhetsgrunner bør betjening og installasjon av 3-polede vekselstrømbrytere utføres av kvalifiserte teknikere. For eksempel, under drift, koble først fra strømforsyningen på lastsiden, koble deretter fra sekundær- og tertiærsiden.

2. Følg driftsprosedyrene strengt under drift. Hvis det oppstår en situasjon som påvirker normal drift av det elektriske systemet, iverksett nødtiltak umiddelbart.

3. Etter vellykket installasjon vil strømbryteren fungere normalt. Under drift, overvåk gjeldende data umiddelbart og utfør periodiske inspeksjoner og vedlikehold.

Når kreves en 3-polet vekselstrømsbryter?

Som en profesjonell produsent og leverandør tilbyr PUGAO også 1-polet (1P) og 2-polet (2P) effektbryter; Når det gjelder produktvalg, må det imidlertid brukes en 3-polet (3P) effektbryter når det er snakk om trefaset elektrisk utstyr eller trefasede kraftledninger. Nedenfor er våre anbefalinger for spesifikke scenarier:

1. Trefaset motorutstyr

Eksempler inkluderer industrimotorer, vannpumper, luftkompressorer, etc.

Grunn:

Trefasemotorer krever samtidig strømforsyning over alle tre fasene. Hvis bare en enkelt fase avbrytes mens de andre forblir aktive, vil motoren fungere under en "fase-tap"-tilstand; dette fører uunngåelig til at motoren brenner ut, noe som resulterer i betydelig økonomisk tap.

2. Trefase strømforsyningssystemer

Eksempler inkluderer fabrikkkraftdistribusjonssystemer, kommersielle trefaseledninger, trefasede distribusjonsskap, etc.

Grunn:

Begrunnelsen her gjenspeiler utstyrskategorien nevnt ovenfor: trefaseledninger må slås på og av synkront. Skulle det oppstå en anomali i en enkelt fase, må hele kretsen kobles fra for å sikre omfattende, synkronisert trefasebeskyttelse.

3. Kraftig industrielt eller kommersielt utstyr

Eksempler inkluderer sentrale klimaanlegg, industrielt varmeutstyr, automatisert produksjonsmaskineri, etc.

Grunn:

Slikt utstyr bruker vanligvis høy strøm og er avhengig av en trefaseforsyning; følgelig krever det en stabil og balansert trefasestrøm for å fungere korrekt.

4. Andre scenarier som krever beskyttelse mot fase-tapskader

I prosjekter som involverer slikt utstyr, skaper bruk av 1P- eller 2P-kretsbrytere - i stedet for en 3P-enhet - en risiko: Hvis en fase avbrytes mens de andre forblir strømførende, vil utstyret fortsette å fungere, om enn i en kompromittert og unormal tilstand.

Ta kontakt med PUGAO for spesifikk løsningsdesign og tekniske støttetjenester.

FAQ

Spørsmål: Tilbyr PUGAO tilpasningstjenester?

A: Ja, vi tilbyr tilpasset service. Som en kinesisk produsent av 3-polet vekselstrømbryter med 14 års yrkeserfaring på fabrikken, kan du tilpasse parametrene som nominell strøm, brytekapasitet og installasjonsmetode i henhold til de spesifikke behovene.

Spørsmål: Hvilke tekniske parametere trenger jeg å se?

A: 1. Merkestrøm - må samsvare med den faktiske arbeidsstrømmen til lasten;

2. Nominell arbeidsspenning - må være den samme som spenningsnivået til systemet;

3. Kortslutningsbrytende kapasitet - Må være større enn forventet kortslutningsstrøm ved installasjonspunktet.
