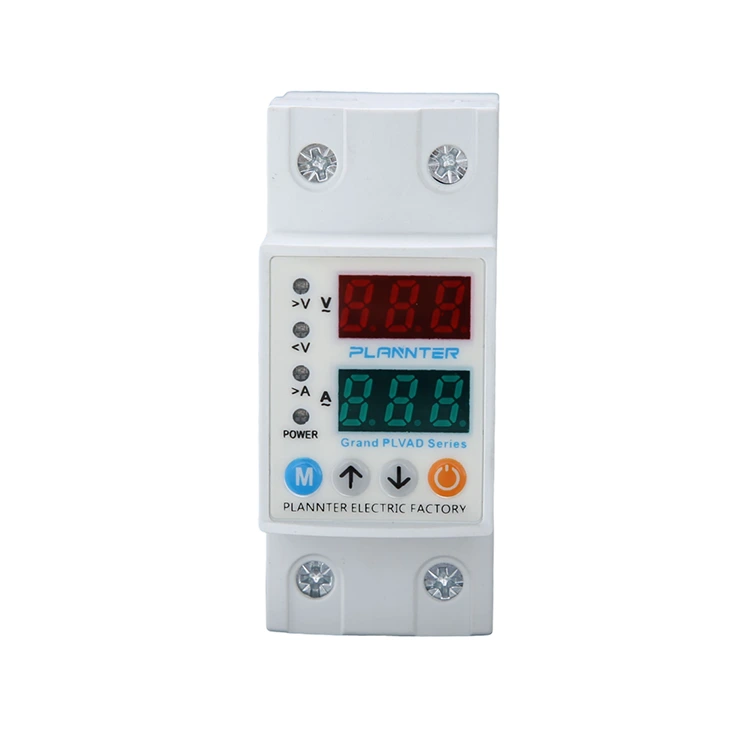

40A 63A Over- og underbeskytter

Pugao 40A 63A Over- og underbeskytterer en spesialisert elektrisk sikkerhetsanordning designet for å beskytte kretser og tilkoblede apparater mot spenningsustabilitet. Denne skinnemonterte enheten er klassifisert for standard 220VAC/230VAC-systemer (50/60Hz), og overvåker kontinuerlig linjespenning.

Den kobler automatisk fra strømforsyningen når spenningsnivåer overstiger sikre terskler (overspenning) eller faller for lavt (underspenning), og forhindrer skade på motorer, kretskort og ledninger. Med en robust design som kan operere i temperaturer fra -20°C til +55°C, sikrer den pålitelig ytelse i forskjellige miljøer.

Prinsipp for operasjon

Prinsippet for drift av 40A 63A Over og Under Protector er faktisk overvåking av spenningsdata. Dette inkluderer for eksempel deteksjon og overvåking av sensorer, kontrollenheter, releer og andre forhold.

Sensor: Spenningsnivået kan overvåkes i sanntid. Hvis spenningen overskrider eller faller under vår forhåndsinnstilte terskel, sender sensoren et signal til kontrollenheten, og ber oss om å betjene prosessen.

Styreenhet: kan motta signaler fra sensoren, og vil avgjøre om spenningen er unormal. Hvis spenningen oppdages å være for høy eller for lav, vil kontrollenheten aktivere beskyttelsestiltak.

Relé: Ved kommando fra kontrollenheten vil reléet raskt åpne kretsen for å beskytte utstyret mot skade og forhindre brann.

Beskyttelse av utstyr

Sensitive maskiner krever stabil kraft for å fungere riktig. De40A 63A Over- og underbeskytterer mye brukt for å beskytte:

• Medisinsk utstyr:Sikre at kritiske diagnoseverktøy ikke blir skadet av krafttopper.
• Instrumentering:Opprettholde nøyaktigheten til kontrollsystemer og sensorer som er avhengige av konstant spenning.

Industrielle/kommersielle laster

For tyngre bruksområder tilbyr enheten høye strømverdier for å håndtere betydelige elektriske belastninger:

• 40A vurdering:Egnet for standard kommersielle lyskretser og mindre kontorutstyrsoppsett.
• 63A vurdering:Ideell for industrielle fordelingstavler, kraftige motorer og hovedstrømforsyninger der det kreves høyere strømkapasitet.

Beskyttelsestype og mekanisme

De40A 63A Over- og underbeskytterbruker et smart kontrollsystem som involverer sensorer og releer for å administrere strømsikkerheten:

• Overspenningsbeskyttelse:Oppdager plutselige spenningsøkninger (f.eks. frakobling av nøytral linje) og kutter strømmen for å forhindre brannfare og aldring av isolasjonen.
• Underspenningsbeskyttelse:Identifiserer spenningsfall som kan føre til at motorer overopphetes og stopper opp, og kobler fra belastningen for å forhindre utbrenning.
• Automatisk gjenoppretting:Når spenningen går tilbake til et stabilt område, kan enheten automatisk lukke kretsen igjen, noe som reduserer behovet for manuell intervensjon og sikrer kontinuerlig drift.

Fordeler

Spenningsovervåking i sanntid og rask frakobling: 40A 63A over- og underbeskytteren vil kontinuerlig overvåke nettspenningen hver dag, når spenningen oppdages over den angitte terskelen som overspenning eller underspenning, vil beskytteren kutte strømforsyningen, og unngå at elektriske apparater blir permanent skadet på grunn av høy spenning eller lav spenning.

Forleng levetiden til elektriske apparater: Hvis det på lang sikt er et stabilt spenningsmiljø, vil det redusere de elektroniske komponentene på grunn av spenningsstøt forårsaket av skade og aldring, kan stabilisere strømforsyningen og redusere svingninger, for å forlenge utstyrets samlede levetid.

Beskytt utstyr: som datamaskiner, medisinsk utstyr, instrumentering og kontrollsystemer krever høyspenningsnøyaktighet. Hvis unormal spenning oppdages, vil den kutte strømforsyningen for å unngå tap av utstyrsdata.

Høy sikkerhet og beskyttelsesytelse: når en plutselig spenningsøkning kan føre til overoppheting av ledningen, kortslutning eller brann, avbryter 40A 63A over- og underbeskytteren strømforsyningen i tide i øyeblikket av overspenning, reduserer risikoen for elektriske branner og forbedrer sikkerheten til elektrisitet.

FAQ

Hvordan justerer jeg spenningsgrensene?

Enheten har justerbare innstillinger, slik at du kan kalibrere overspennings- og underspenningsterskelene for å matche de spesifikke kravene til dine tilkoblede apparater.

Hva er funksjonen "automatisk gjenoppretting"?

Etter at en feil er utbedret og spenningen går tilbake til et sikkert område, kan 40A 63A over- og underbeskytteren automatisk gjenopprette strømmen, noe som reduserer behovet for manuell tilbakestilling og sikrer kontinuitet.

Hva er forskjellen mellom 40A og 63A?

Dette refererer til nominell strømkapasitet. En 63A-modell kan håndtere en høyere elektrisk belastning (flere apparater) enn en 40A-modell. Velg basert på din totale tilkoblede belastning.

Beskytter dette mot lynstøt?

Denne enheten er designet for over-/underspenningsbeskyttelse. For omfattende sikkerhet mot direkte lynnedslag, anbefales det å bruke denne beskytteren sammen med en dedikert overspenningsbeskyttelsesenhet (SPD).

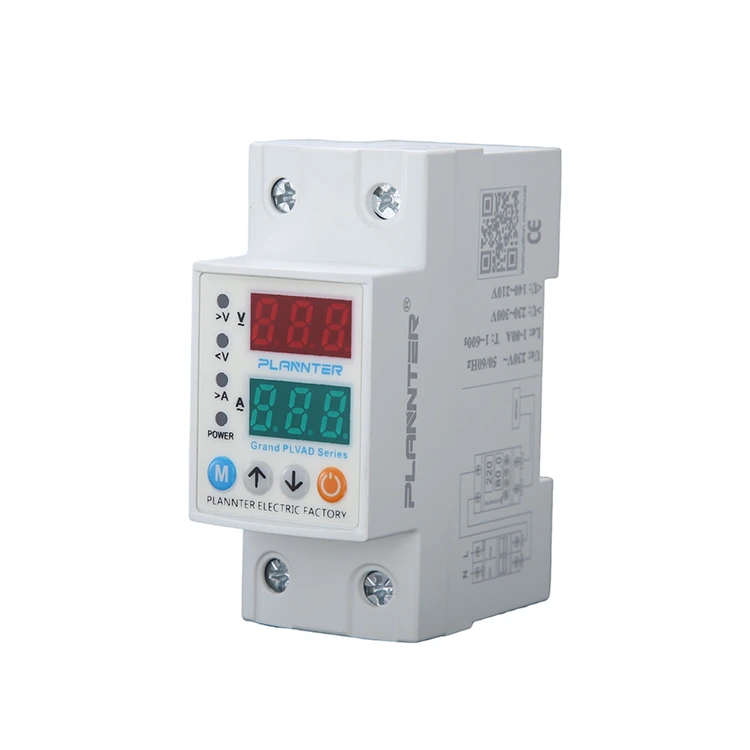

Display og knapper

1 - SET-knapp: Denne knappen brukes til å lagre etter innstilling/endring av overstrømsverdier og høy/lavspenningsinnstillingsverdier og feil

ventetid.

2 - OPP-knapp: Øk ønsket verdi.

3 - Ned-knapp: Reduser den nødvendige verdien.

4 - Manuell på/av-knapp: Brukes til å slå enhetens utgang på eller av manuelt. Når utgangen er slått av, vil skjermen vise "AV", og enheten vil ikke kunne utføre en automatisk tilbakestilling. Trykk på knappen igjen for å reaktivere enheten og gjenoppta normal drift (forutsatt at det ikke er noen eksisterende feil).

5 - Gjeldende display

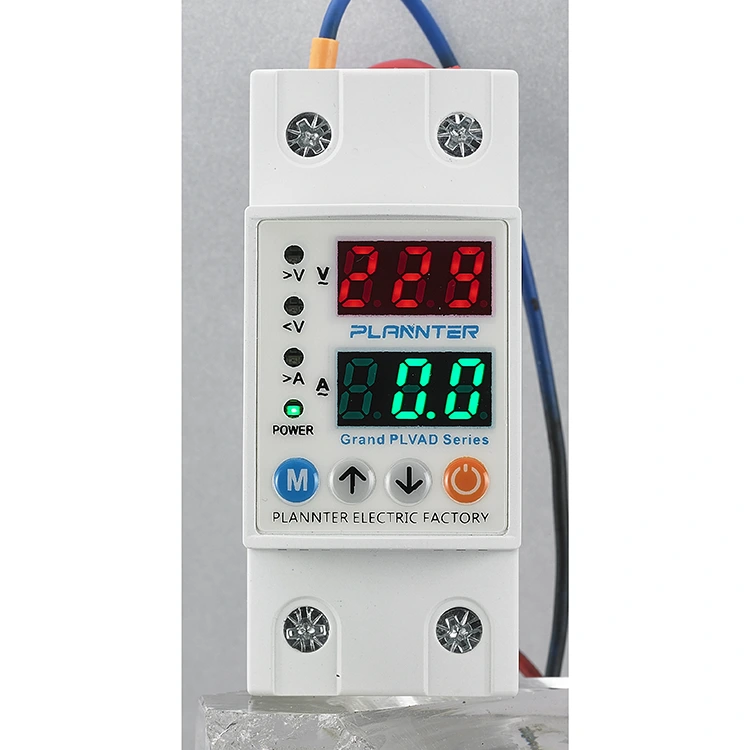

1. skjermgruppe: Under normal drift viser denne skjermen inngangsspenningsverdien. Skjermen forblir konstant opplyst når ingen feil er tilstede og vil blinke hvis det oppstår en høy- eller lavspenningsfeil. Under programmering viser displayet de relevante parameterverdiene som stilles inn, slik som overstrøm, høy/lavspenningsterskler, feilforsinkelse og tilbakestillingsforsinkelser.

6 - Spenningsdisplay

2nd Display Group: Under normal drift viser denne delen gjeldende verdi. Skjermen lyser konstant når systemet fungerer normalt og blinker ved overstrømsfeil. Under programmeringsprosessen viser den den numeriske verdien til den tilsvarende programparameteren.

7 - LED-indikatorer:

A>: Lyser når en overstrømsfeil oppdages.

V>: Lyser når det oppstår en høyspenningsfeil.

V<: Lyser når det oppstår en lavspenningsfeil.

Ut: Lyser når enheten starter utgangsdrift.

Tilkoblingsdiagram

Nøytral- og faseledningene fra strømnettet skal kobles til "N"- og "L"-terminalene merket som "Input" på enheten.

Nøytral- og faseledningene til utstyret som skal beskyttes mot over- eller underspenning, skal kobles til "N"- og "L"-terminalene under "Utgang"-delen av enheten.

Dimensjoner
