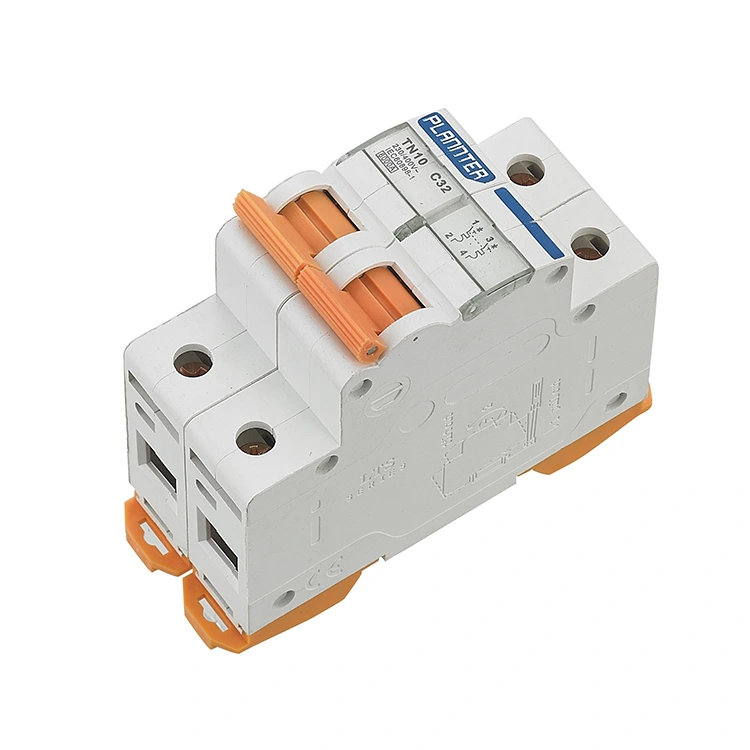

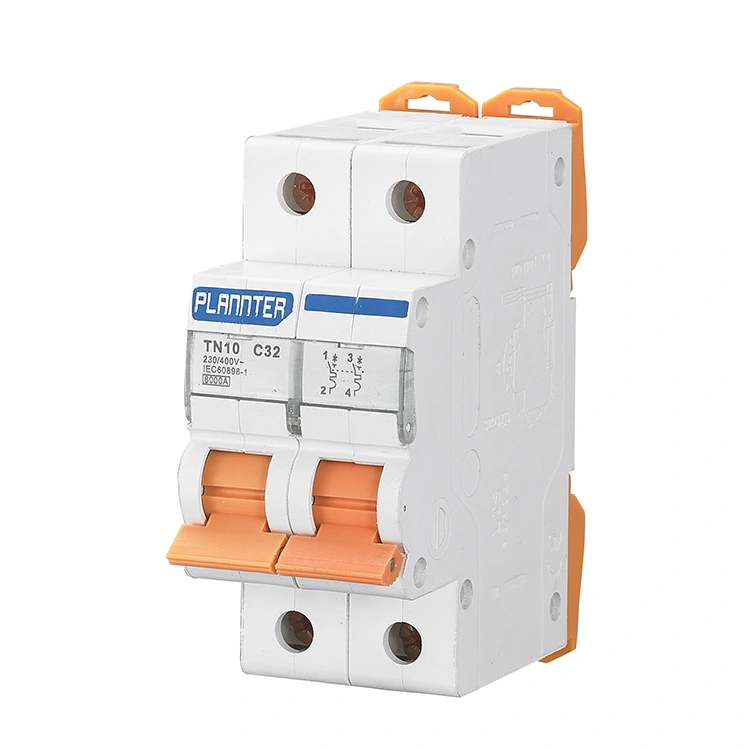

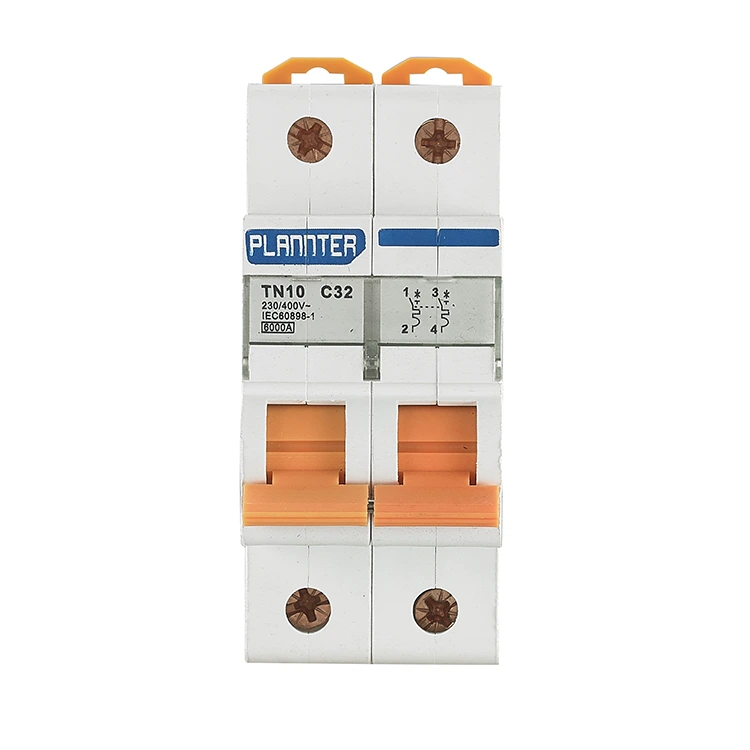

32A høy bruddkapasitet ministrømbryter

PUGAO (Plannter Electric) 32A High Breaking Capacity Mini Circuit Breaker er en beskyttelsesenhet som kontrollerer begge polene (Fire og Zero) samtidig. Sammenlignet med en enkeltpolet effektbryter som bare kutter av brannledningen, oppnår den fullstendig isolasjon av kretsen og gir et høyere sikkerhetsnivå. Når det oppstår en overbelastnings- eller kortslutningsfeil i kretsen, vil produktet reagere raskt for å kutte strømbanen til begge polene synkront, og effektivt forhindre potensielle sikkerhetsfarer som kan være forårsaket av en ladet nulllinje.

Produktets nominelle strømområde er fra 6A til 63A, og dekker behovene til de fleste bruksscenarier. Avbruddskapasiteten er opptil 6kA, noe som sikrer at feilstrømmen fortsatt kan kuttes pålitelig ved alvorlig kortslutning.

Hva er en 32A minikretsbryter med høy brytekapasitet?

En 32A minikretsbryter med høy brytekapasitet er en lavspenningsbeskyttelsesenhet med en merkestrøm på 32 ampere og høy kortslutningsbryterkapasitet; den er først og fremst utformet for å gi sikkerhetsbeskyttelse for elektriske kretser som opererer i miljøer preget av høye feilstrømmer.

Som standard effektbrytere tjener den til å beskytte kretser vurdert til 32 ampere (typisk tilsvarer 6 mm² eller 10 mm² kabling) og er egnet for bruksområder som klimaanlegg, varmtvannsberedere eller småskala industrielt utstyr.

Begrepet "brytekapasitet" refererer til den maksimale strømstyrken som denne strømbryteren trygt kan avbryte under en kortslutningsfeil uten å lide skade - nærmere bestemt uten at kontaktene sveiser sammen, eksploderer eller tar fyr.

Standard effektbrytere har typisk en brytekapasitet på 4,5kA eller 6kA, mens modeller med høy brytekapasitet har en vurdering på 10kA eller høyere.

I tilfelle en alvorlig kortslutning kan den momentane strømmen stige til så høyt som 8000A. Hvis en standard 6kA bryter ble brukt i et slikt scenario, kan enheten potensielt eksplodere; Imidlertid vil en 10kA bryter med høy brytekapasitet være i stand til å avbryte strømforsyningen trygt uten å bli skadet.

Søknad:

Strømfordelingssystem for boliger: som hovedbryter eller grenkretsbeskyttelse av hjemmedistribusjonsboks, for å sikre sikkerheten til strømforbruket i hjemmet.

Kommersiell: Denne 32A High Breaking Capacity Mcb brukes i belysnings- og stikkontaktkretser i kjøpesentre, kontorbygg og hoteller for å gi pålitelig beskyttelse mot lekkasje og overbelastning.

Industrielle miljøer: brukes i styreskap, distribusjonsbokser og annet utstyr for å beskytte enfasemotorer og andre viktige belastninger.

Offentlige anlegg: denne 32A High Breaking Capacity Mcb spiller en nøkkelbeskyttende rolle i strømdistribusjonssystemet til skoler, sykehus, stasjoner og andre offentlige steder

Midlertidig strømforsyning: Gi sikkerhetsbeskyttelse på byggeplasser, utendørsaktiviteter og andre midlertidige strømforsyninger

I hvilke scenarier anbefaler vi å velge effektbrytere med høy brytekapasitet?

1. Nærhet til transformatorer eller distribusjonsrom

Prinsipp: Jo nærmere enheten er strømkilden, jo høyere er den potensielle kortslutningsstrømmen. Ved utgangen til en transformator kan kortslutningsstrømmen lett overstige 10 kA.

Risiko: Standard effektbrytere er ikke i stand til å motstå slike belastninger; derfor må brytere med høy kapasitet brukes som den primære forsvarslinjen.

2. Industrielle strømnett og lange kabelføringer

Prinsipp: Industrielle samleskinner er robuste og har lav impedans, noe som resulterer i enorm kortslutningsenergi.

Risiko: Standard effektbrytere mangler ofte tilstrekkelig lysbueslukkingsevne; denne manglende slukking av lysbuen kan føre til brann inne i fordelingsskapet.

3. Kaskaderbeskyttelse

Prinsipp: I flerlags kraftdistribusjonssystemer krever oppstrøms effektbrytere en høyere brytekapasitet for å motstå energien som reflekteres tilbake fra nedstrømsenheter.

Risiko: For å sikre selektiv beskyttelse krever strømbryterne i terminalenden av systemet ofte også oppgradering til modeller med høyere brytekapasitet.

FAQ

Spørsmål: Er 32A strømbryter med høy bruddkapasitet egnet for motorstartbelastninger?

A: Ja, forutsatt at riktig utløsningskurve er valgt. For induktive laster som for eksempel elektriske motorer, anbefaler vi å velge en type D utløsningskurve. Dette sikrer at effektbryteren ikke forstyrrer når motoren genererer en startstrøm på 5 til 8 ganger dens nominelle verdi; samtidig, ved å utnytte dens høye bruddkapasitet, gir den det høyeste nivået av sikkerhetsbeskyttelse i tilfelle en intern kortslutningsfeil i motoren.

Spørsmål: Hvorfor viser PUGAOs 32A effektbryter lavere temperaturøkning under tung belastning?

Sv: Temperaturøkning er en kritisk beregning for å vurdere kvaliteten på høystrømsbrytere. Vi bruker en helautomatisert punktsveiseprosess for å sikre interne strømførende komponenter, noe som resulterer i ekstremt lav kontaktmotstand.

Kombinert med en optimalisert intern luftstrømdesign for varmespredning, forblir intern varmegenerering godt under internasjonale standardgrenser – selv når den opererer med en full belastning på 32A. Dette forlenger levetiden til både effektbryteren og ledningsisolasjonen betydelig.

Spørsmål: Kan 32A minikretsbryter med høy brytekapasitet installeres i en standard distribusjonsboks?

A: Absolutt. Den har en standard 18 mm modulær design og er kompatibel med 35 mm DIN-skinnemonteringssystemer. Selv om den gir beskyttelsesytelse i industrikvalitet, beholder den en kompakt formfaktor.
