Spenningsbeskytter med dobbel skjerm

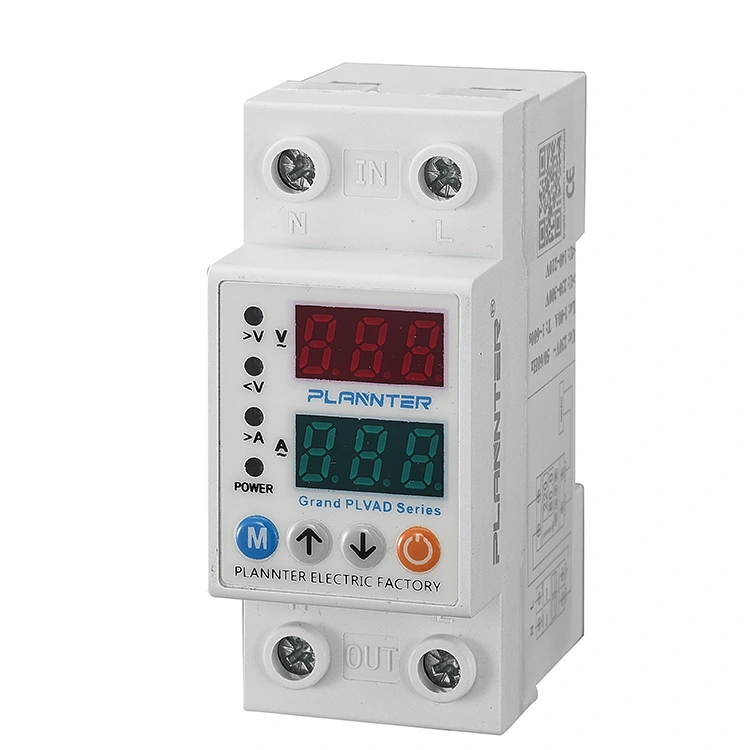

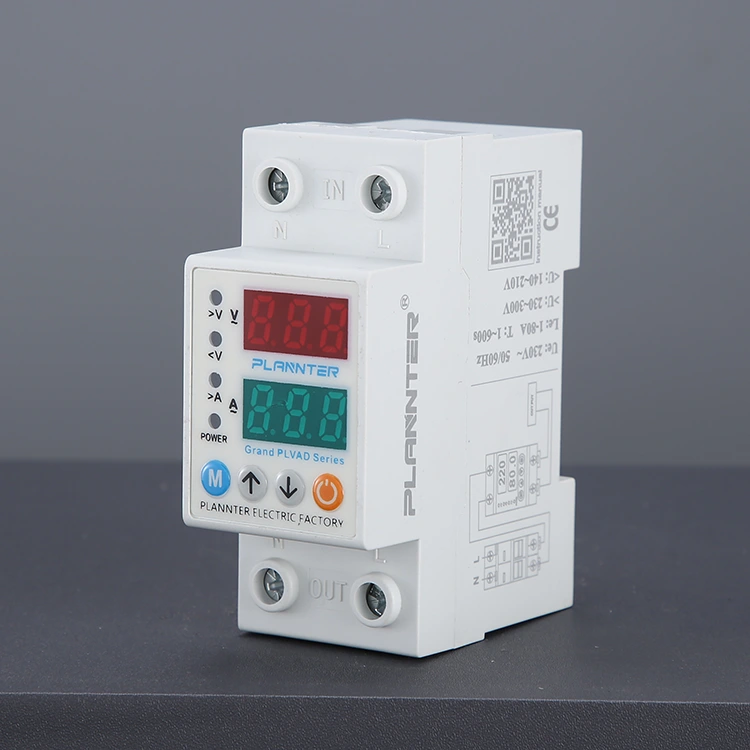

Justerbar spenning beskytter elektriske systemer mot overspenning, underspenning, overstrøm og understrøm for forskjellige systemer som solcelleinstallasjoner for å forhindre skade på utstyr. Gir et overvåkings- og beskyttelsessystem i sanntid for industrielle, kommersielle og boligapplikasjoner. Denne PUGAO (Planter Electric) Dual Display Voltage Protector har doble LED-skjermer som gir et øyeblikksbilde av inngangsspenning og belastningsstrøm. Sparer plass med DIN-skinnemontering og er enkel å sette opp ved hjelp av oppsett/opp/ned/manuell av/på-knappene.

Funksjoner

Regulert spenning/strømbeskyttelse: Vi kan stille inn tilpassbar overspenning f.eks. >230V og overstrøm opp til 63A terskler for å overvåke og beskytte det elektriske systemet mot skader på grunn av strømsvingninger.

Dobbel skjerm i sanntid: Denne spenningsbeskytteren med dobbel skjerm har en digital LED-skjerm som overvåker både spenning 220V/230V og strømverdier.

Flere indikatoralarmer: Røde og grønne lysdioder indikerer tydelig strømstatus, overspenning/overstrøm og underspenning/understrømforhold, og gir sanntidsovervåking og pålitelig systembeskyttelse for industrielle, kommersielle og boligapplikasjoner.

Hva er funksjonene til Dual Display Voltage Protector?

Mens strømbrytere primært gir beskyttelse mot kortslutning og overbelastning – uavhengig av spenningsnivåer – hvis du trenger spesialisert utstyr for å løse spesifikke spenningsrelaterte problemer, er PUGAOs Dual Display Voltage Protector det ideelle valget.

1. Overspenningsbeskyttelse

Når spenningen plutselig stiger – for eksempel hvis en ødelagt nøytral ledning får spenningen til å skyte i været til 380V – vil enheten øyeblikkelig kutte strømforsyningen i det øyeblikket spenningen overskrider den forhåndsinnstilte terskelen, og dermed forhindre at elektriske apparater blir skadet eller brenner ut.

2. Underspenningsbeskyttelse

Når spenningen faller for lavt – for eksempel under 170V i perioder med høye strømforbruk – kobler enheten automatisk fra strømmen. Dette forhindrer at motordrevne apparater overopphetes og brenner ut på grunn av drift under utilstrekkelig spenning.

3. Overstrømsbeskyttelse

PUGAOs produkter er avanserte og svært pålitelige, med integrerte strømovervåkingsfunksjoner. Skulle strømmen overskride en forhåndsinnstilt terskel, vil enheten utløses for å gi beskyttelse.

4. Automatisk gjenoppretting

Når spenningen går tilbake til normale nivåer, vil spenningsbeskytteren automatisk gjenopprette strømmen etter en kort forsinkelse, og krever ingen manuell intervensjon.

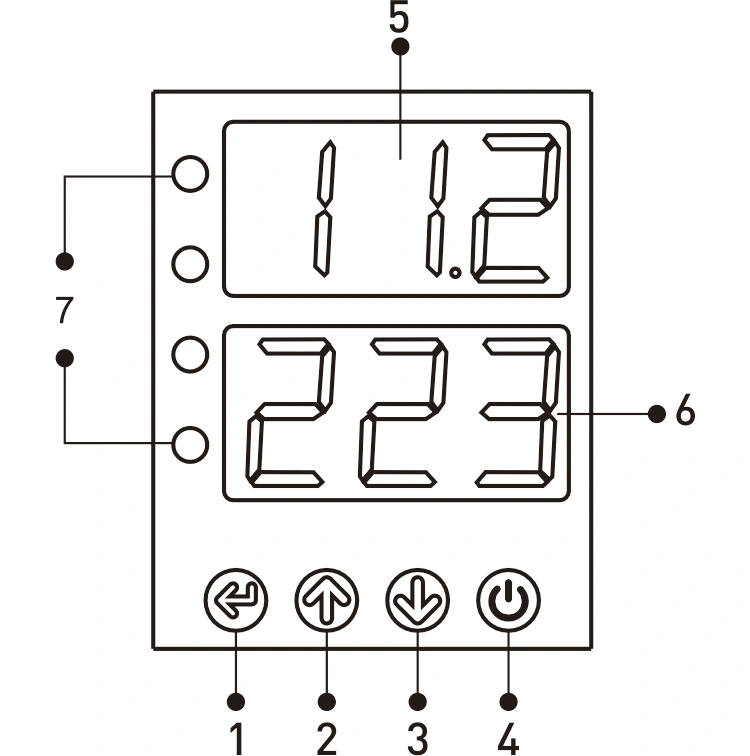

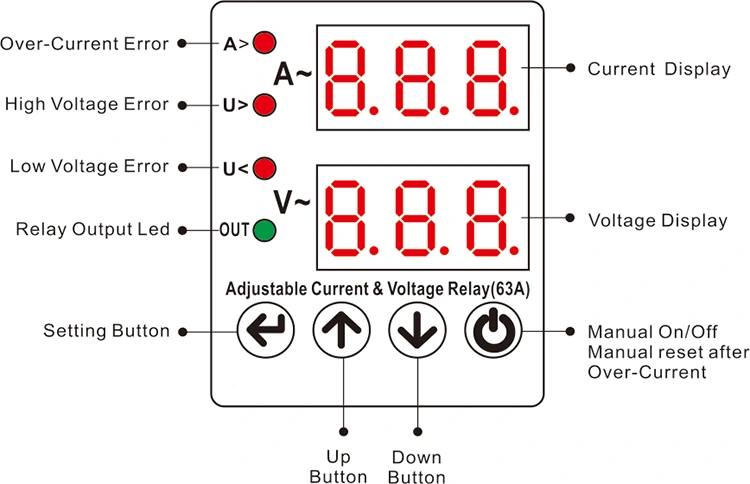

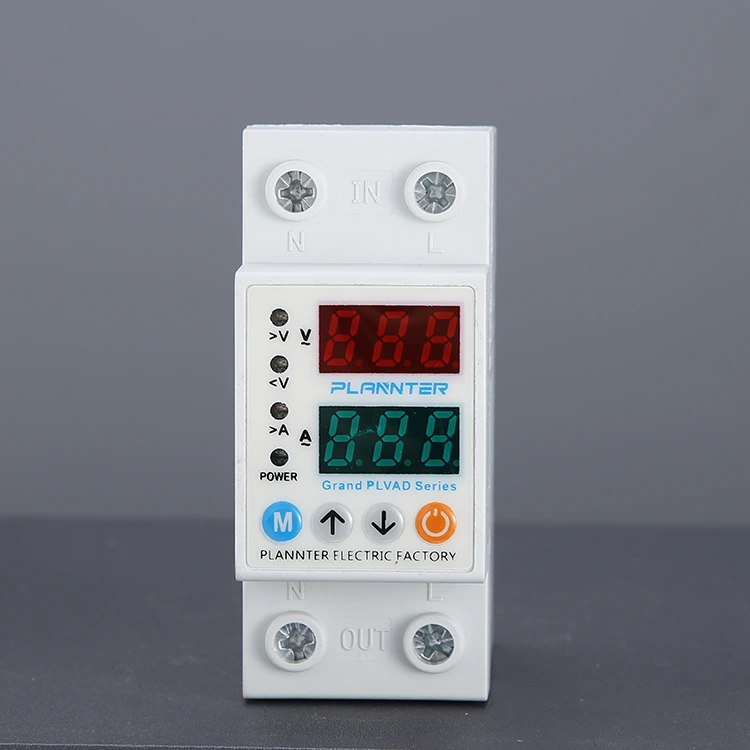

Display og knapper

1 - SET-knapp: for innstilling eller endring av overstrømsverdi, høy/lavspenningsinnstillingsverdier, feil osv. i oppsettet.

2 - OPP-knapp: Øker ønsket verdi.

3 - Ned-knapp: reduserer ønsket verdi.

4 - Manuell på/av-knapp: Brukes til å slå av enhetens utgang. Hvis den er i denne tilstanden, vil skjermen vise "av" og enheten vil ikke tilbakestille seg selv. Hvis enheten ikke er defekt, trykker du på denne knappen igjen for å slå på enheten og bruke den igjen.

5 - GJELDENDE DISPLAY

Første displaygruppe: under normal drift vises inngangsspenningen her; under ikke-feiltilstander lyser skjermen alltid; ved feil på grunn av høy eller lav spenning, blinker displayet. Under programmering viser displayet verdiene til det aktuelle programmet som overstrøm, høyspenning/lavspenning, feilventing, tilbakestill venteinnstilte verdier.

6 - Spenningsdisplay

Second Display Group: Under normal drift viser dette gjeldende verdi; i en ikke-feiltilstand forblir skjermen tent; ved overstrømsfeil blinker skjermen. Under programmering viser dette den tilsvarende programverdien.

7 - LED:

A>: Lyser under en overstrømsfeil.

V>: Lyser under høyspenningsfeil.

V<: Lyser under lavspenningsfeil.

OUT: Lyser når enheten sender ut.

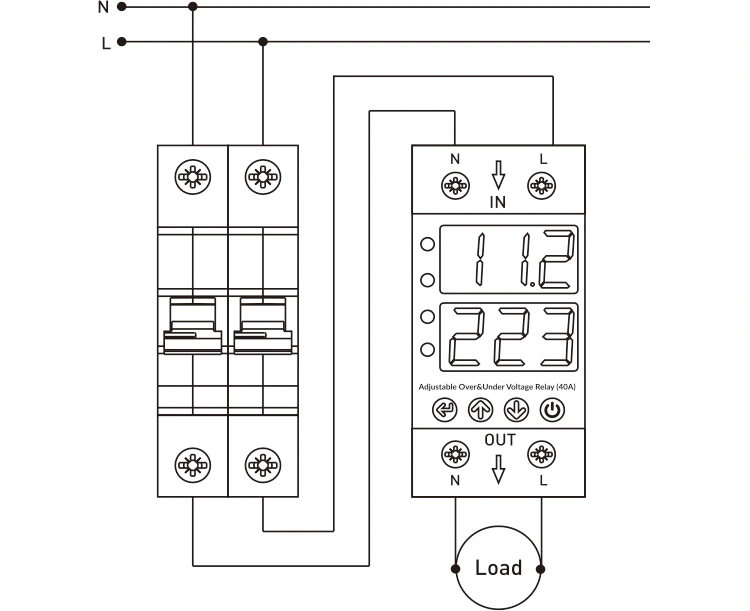

Tilkoblingsdiagram

Nøytral- og faseledningene fra strømforsyningen må kobles til "N"- og "L"-terminalene på "Input"-delen av enheten.

For enheter som krever overspennings- og underspenningsbeskyttelse, bør nøytral- og faseledningene kobles fra "N"- og "L"-terminalene på "Utgang"-delen av enheten.

Applikasjonsscenarier

FAQ

Spørsmål: Kan jeg manuelt justere spenningsutløsningsgrensene selv?

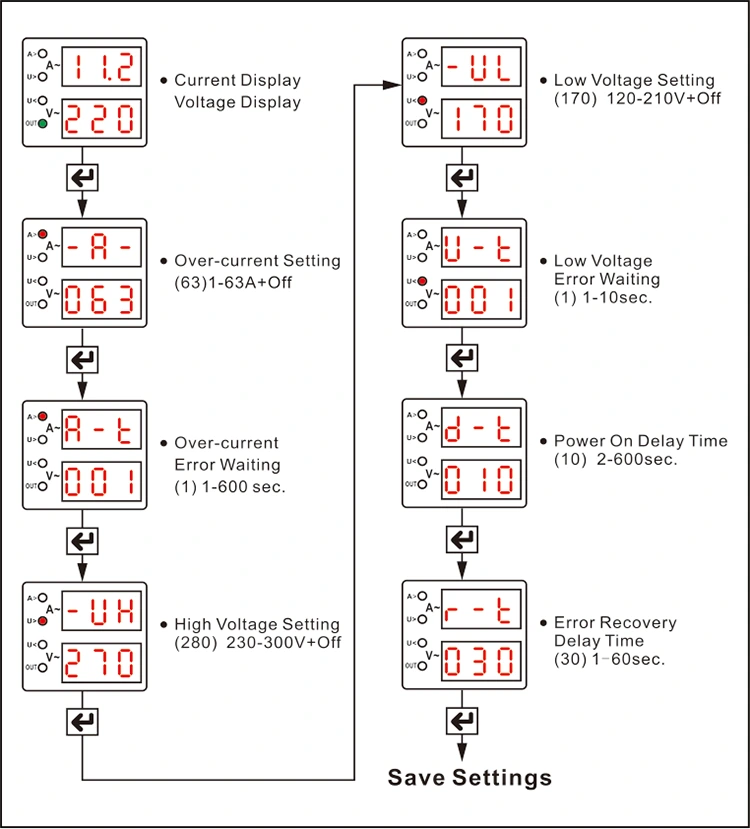

A: Ja. Dette er en av kjernefordelene med PUGAO-produkter. Du kan manuelt justere følgende parametere ved å bruke justeringsknappene på kontrollpanelet:

Overspenningsbeskyttelsesterskel

Underspenningsbeskyttelsesterskel

Overstrømsbeskyttelsesterskel

Forsinkelsestid for gjenoppretting

For spesifikke konfigurasjonstrinn, se bruksanvisningen som følger med produktet.

Spørsmål: Hvorfor lyser skjermen opp umiddelbart etter at strømforsyningen er koblet til, men strøm leveres ikke til lasten med en gang?

A: Sjekk skjermen for å se om noen tall blinker eller om en nedtelling pågår. Dette indikerer at beskytterens funksjon for forsinket oppstart er aktiv.

Formål: Å forhindre at elektriske apparater blir skadet av plutselige strømstøt som kan oppstå umiddelbart etter vedlikehold eller restaurering av strømnettet.

Anbefaling: Hvis du ønsker å få strøm levert umiddelbart ved tilkobling, kan du sette gjenopprettingsforsinkelsen til minimumsverdien; av hensyn til apparatets sikkerhet anbefaler vi imidlertid å opprettholde en viss forsinkelsesperiode.
