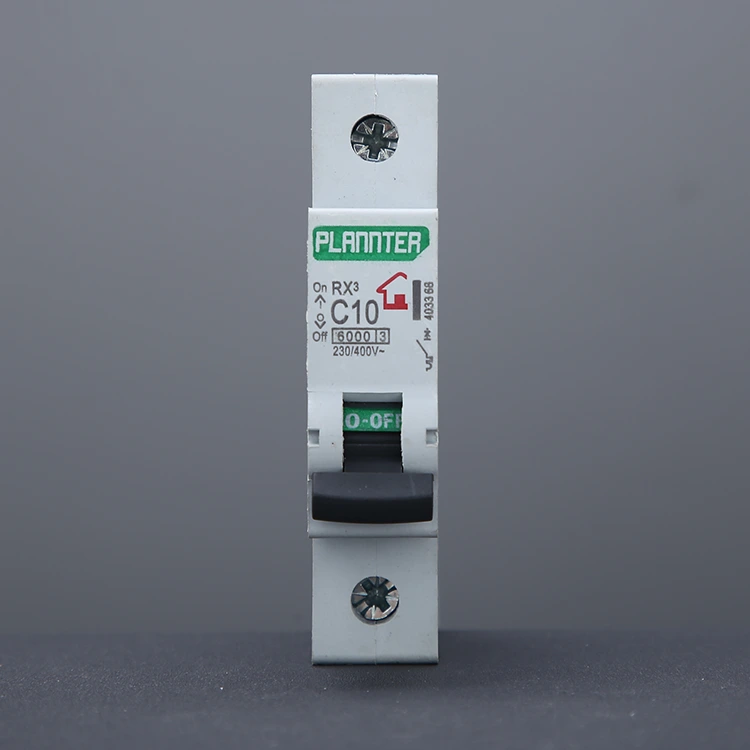

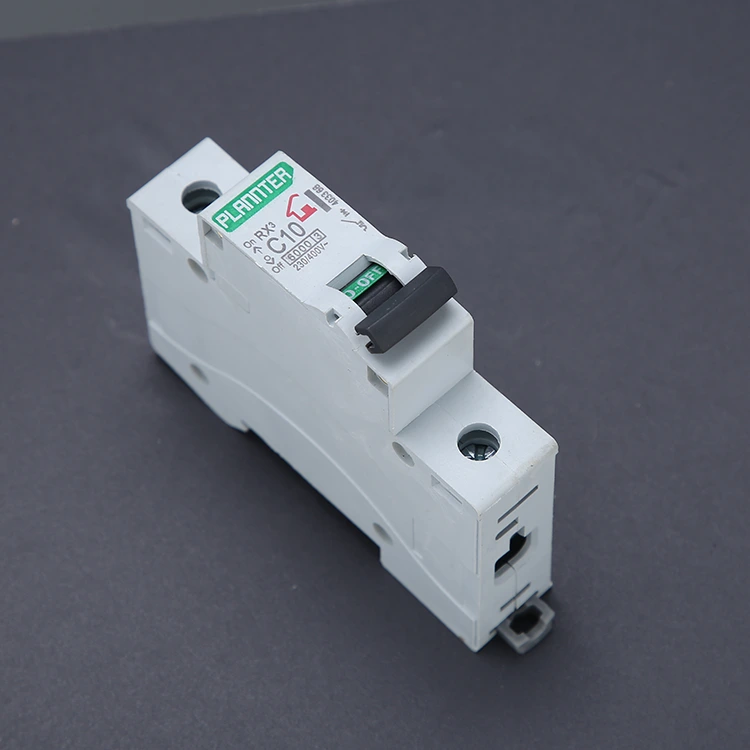

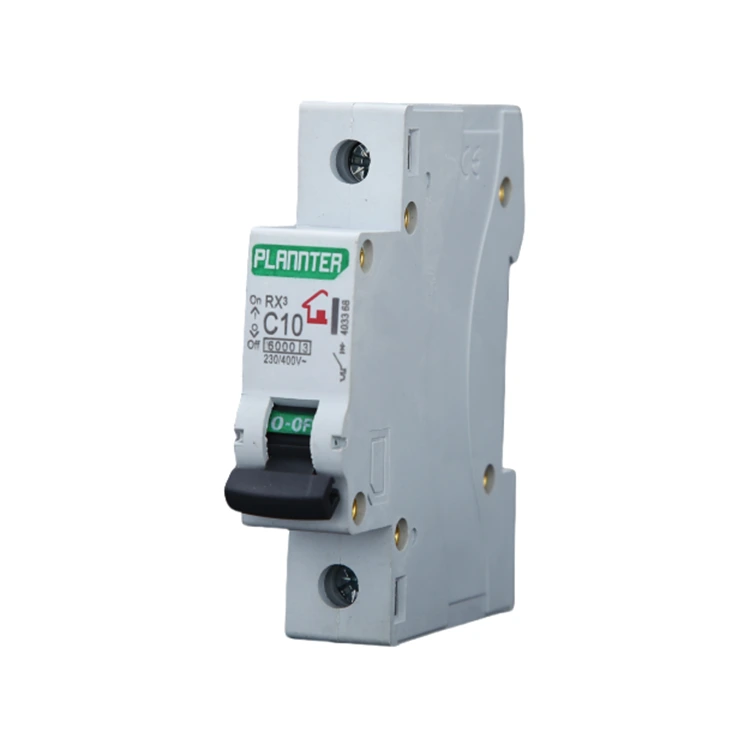

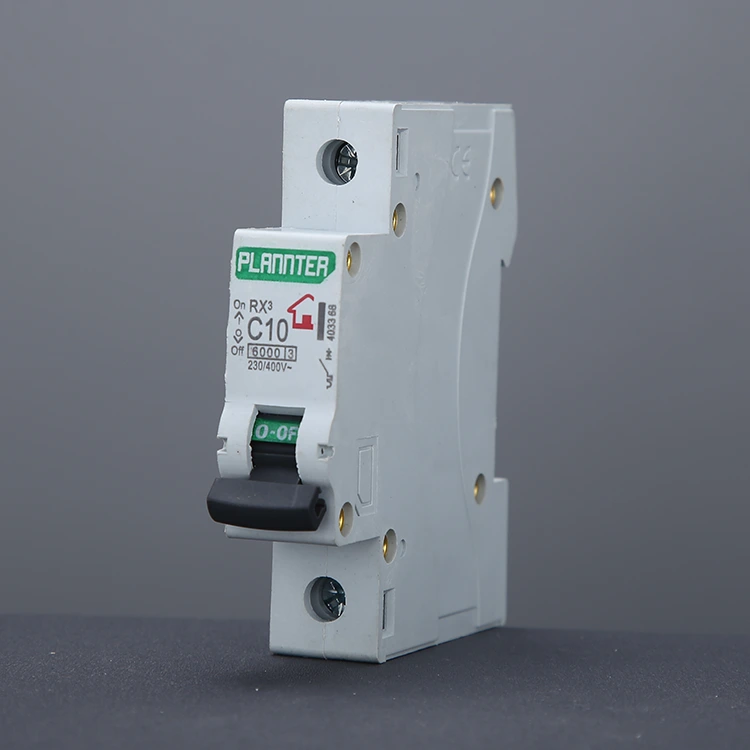

Air-Switch effektbryter

PUGAO (Plannter Electric) er en profesjonell produsent og leverandør i Kina. Volumet til vår Air-Switch Circuit Breaker (MCB) er bare 1/3 av de tradisjonelle produktene (standard 1P-bredde 18mm), støtter skinnemontering, utskiftingstiden kan kontrolleres innen 2 minutter, og det gjennomsiktige skallet er praktisk for feilsøking. Sikkerhetsytelse, med overbelastning termisk utløsning og kortslutning magnetisk utløser dobbel beskyttelse, lysbueslukkingsteknologi tåler 400V gjenopprettingsspenning, lysbueslukketid <0,1 sekunder.

Bred tilpasningsevne, luftbryteren er egnet for -5°C til 40°C miljøer. Økonomiske fordeler demonstreres av en levetid på 10 000 operasjoner til 40 % lavere kostnad enn sikringssystemer. Applikasjoner inkluderer beskyttelse av husholdnings- og industrielle kretser, der valget må fokusere på strømklassifisering (6A-125A), brytekapasitet (6kA for husholdning, ≥10kA for industri.

Hva er en Air-Switch Circuit Breaker?

En Air-Switch Circuit Breaker er en kretsbeskyttelsesenhet som bruker luft som lysbueslukkende medium. Den er designet for å automatisk avbryte strømforsyningen ved overbelastning eller kortslutning, og dermed ivareta sikkerheten til både ledninger og utstyr.

Når bryteren avbryter en strøm med høy strøm, dannes det en intens elektrisk lysbue med høy temperatur mellom kontaktene. Hvis denne lysbuen ikke slukkes umiddelbart, kan den brenne ut bryteren eller til og med utløse en brann.

Luftbryteren har et spesialdesignet internt lysbueslukkingskammer. Når en lysbue genereres, blir den drevet inn i dette kammeret, hvor den segmenteres i flere mindre buer og raskt avkjøles av luften rundt, noe som resulterer i slukking av buen.

Søknad

1. Beskyttelse av husholdningsapparater: miniatyrbrytere er mye brukt i klimaanlegg, vaskemaskiner og andre husholdningsapparater for å gi sikkerhet for husholdningselektrisitet. Beskytt utstyr og personlig sikkerhet.

2. Industrielle anvendelser: Air-Switch Circuit Breakers er svært viktige i industriell automasjon, kraftsystemer og kommunikasjonsutstyr, overbelastnings- og kortslutningsbeskyttelse, som kan sikre stabil drift selv i komplekse elektriske systemer.

Fordel

God sikkerhetsytelse: PUGAO har sitt eget tekniske team og tar i bruk avansert elektronisk kontrollteknologi, som har supersikkerhetsbeskyttelsesfunksjon og kan automatisk kutte strømforsyningen når strømmen er unormal, og dermed effektivt forhindre brann og andre ulykker.

Enkel installasjon og vedlikehold: kompakt og praktisk, enten du installerer nytt utstyr eller overhaler kretser, det er enkelt og raskt for daglig vedlikehold og utskifting.

Sterk anvendelighet: Air-Switch effektbrytere kan tilpasses etter behovene til forskjellige elektriske systemer, inkludert spesifikasjonsparametere, merker, etc.

Bruksanbefalinger

1. Velg Riktig merkestrøm

Merkestrømmen til luftbryteren bør være ≥ 1,2 til 1,5 ganger den faktiske belastningsstrømmen. Å velge en vurdering som er for lav kan føre til hyppige snubler, mens å velge en som er for høy kompromitterer beskyttelsesfølsomheten. Vennligst oppgi de spesifikke detaljene for prosjektet ditt, og PUGAO vil vurdere dine krav og anbefale en passende løsning.

2. Velg passende utløsningskurve basert på belastningen

Type B: Belysning og resistive belastninger

Type C: Generelt utstyr, strømuttak og små motorer

Type D: Utstyr med høy innkoblingsstrøm og store motorer

Hvis du er usikker, prioriter å velge C-Curve, siden den gir størst allsidighet.

3. Riktig installasjon

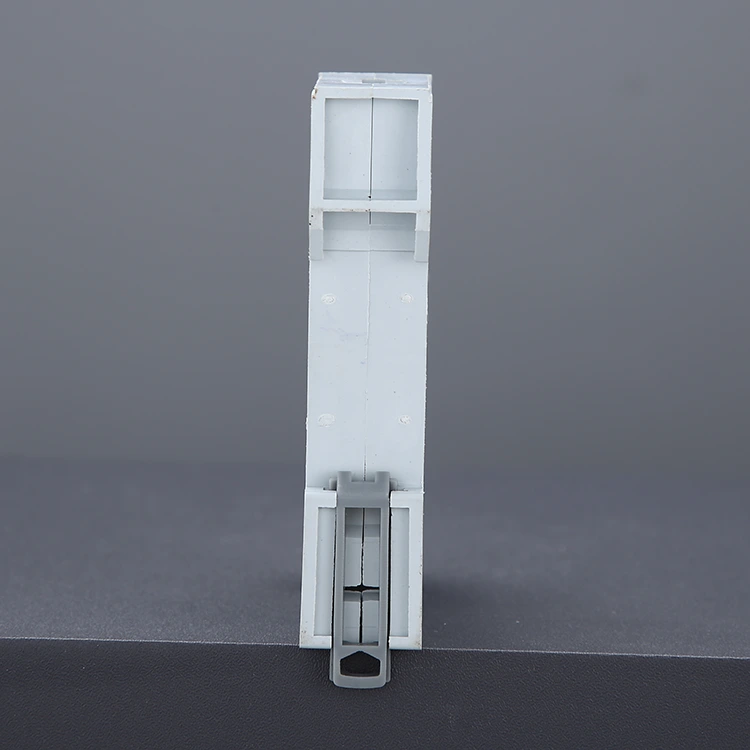

Ved installasjon av ACB må den monteres på en standard DIN-skinne. Ledningsklemmene må strammes godt til for å forhindre at de løsner og påfølgende overoppheting. Bruk ledninger som samsvarer med de spesifiserte målekravene (f.eks. for en 32A-klassifisering anbefales et ledningstverrsnitt på ≥ 4mm²).

Anbefalt installasjonsmiljø: Installer i en tørr, godt ventilert distribusjonsboks. Unngå eksponering for høye temperaturer, fuktighet eller korrosive miljøer; om nødvendig, installer et ekstra beskyttende kabinett.

4. Unngå langvarig fullbelastningsdrift

Det anbefales å holde den faktiske driftsstrømmen innenfor 70 %–80 % av nominell verdi. Langvarig drift ved full belastning kan føre til for høy temperaturøkning og forkortet levetid.

Vanlige feil og feilsøking

Feil i Air-Switch effektbrytere skyldes vanligvis overbelastning, dårlige ledninger eller feil produktvalg. Ved å sikre riktig produktvalg, riktig installasjon og regelmessige inspeksjoner kan over 90 % av potensielle problemer effektivt unngås.

Sammen med produktleveringen gir vi omfattende anbefalinger angående installasjon, bruk og vedlikehold; følgende liste over vanlige problemer fungerer som en nyttig referanse.

1. Hyppig tripping

Symptom: Etter å ha brukt høyeffektsapparater i en periode, utløses strømbryteren automatisk, og bryteren føles merkbart varm å ta på.

Årsaker:

Overdreven belastning: Den totale strømmen som trekkes av apparater som opererer i kretsen overskrider strømbryterens nominelle strømkapasitet.

Høy omgivelsestemperatur: Dårlig varmespredning i distribusjonsboksen fører til at kretsbryterens interne termiske sensorkomponenter utløses for tidlig.

Løsning: Reduser antall høyeffektsapparater koblet til samme krets for å fordele belastningen.

Hvis belastningen virkelig er nødvendig og de eksisterende ledningsspesifikasjonene tillater det, oppgrader til en strømbryter med høyere strømstyrke.

2. Øyeblikkelig tripping

Symptom: Umiddelbart etter at strømbryteren er lukket eller koblet til et spesifikt apparat, utløses bryteren øyeblikkelig – ofte ledsaget av et høyt smell eller en synlig gnist.

Årsaker:

Ledningskortslutning: Den strømførende ledningen har kommet i direkte kontakt med den nøytrale ledningen.

Skadet apparat: Det har oppstått et internt elektrisk sammenbrudd eller kortslutning i et av de tilkoblede apparatene.

Løsning: Ikke forsøk å tvinge bryteren lukket gjentatte ganger. Koble fra alle apparater som er koblet til den spesifikke kretsen, og prøv å lukke bryteren igjen.

Hvis bryteren ikke lenger løsner, indikerer det at et av apparatene er defekt; hvis den fortsetter å snuble, tyder det på at ledningene innebygd i veggen er skadet, noe som krever inspeksjon av en profesjonell elektriker.

3. Vippespaken kan ikke tilbakestilles

Symptom: Etter snubling føles vippespaken løs eller slap; når den skyves til "ON"-posisjon, springer den umiddelbart tilbake til "OFF"-posisjon.

Årsaker:

Feil ikke løst: En kortslutning eller alvorlig overbelastning eksisterer fortsatt innenfor linjen; kretsbryterens "free-trip"-mekanisme kobles inn for å gi beskyttelse.

Skade på intern mekanisme: Etter en ekstrem kortslutning kan de interne kontaktene ha sveiset sammen, eller de mekaniske fjærene kan ha fått utmattelsesskader.

Løsning: Først må du sjekke om tilbakestillingsknappen på Residual Current Device (RCD) ikke har kommet ut.

Hvis du ikke klarer å lukke bryteren selv etter å ha utelukket eksterne feil, indikerer det at selve automatsikringen er skadet og må skiftes.

4. Terminal overoppheting eller misfarging av huset

Symptom: En brennende lukt oppdages, eller plasthuset rundt strømbryterens ledningsterminaler ser gulne eller svertet ut.

Årsaker:

Løse koblinger: Dette utgjør den farligste faren. Unnlatelse av å stramme skruene på riktig måte øker kontaktmotstanden, og genererer ekstrem varme.

Mismatched Wire Gauge: Bruk av ledninger som er for tynne resulterer i at varme overføres direkte til effektbryteren.

Løsning: Slå av strømforsyningen umiddelbart! Klipp bort de brente endene av ledningene, stripp isolasjonen på nytt, og stram skruene godt. Hvis effektbryterens hus har blitt deformert på grunn av varme, må hele enheten skiftes ut.

5. Distinkt summelyd under drift

Symptom: Under drift avgir strømbryteren en svak, men kontinuerlig elektromagnetisk summelyd (karakteristisk for AC-strømmer).

Årsaker:

Elektromagnetisk mekanisme Vibrasjon: Den interne elektromagnetiske armaturen er ujevn, eller fremmedlegemer har kommet inn i mekanismen.

Høy strømbelastning: Ved drift nær full kapasitet, får magnetiske feltkrefter interne komponenter til å resonere litt.

Løsning: En veldig svak summende lyd er vanligvis normalt. Men hvis lyden er høy eller intens - spesielt hvis den er ledsaget av overoppheting - indikerer det at interne komponenter eldes; utskifting av enheten anbefales.
