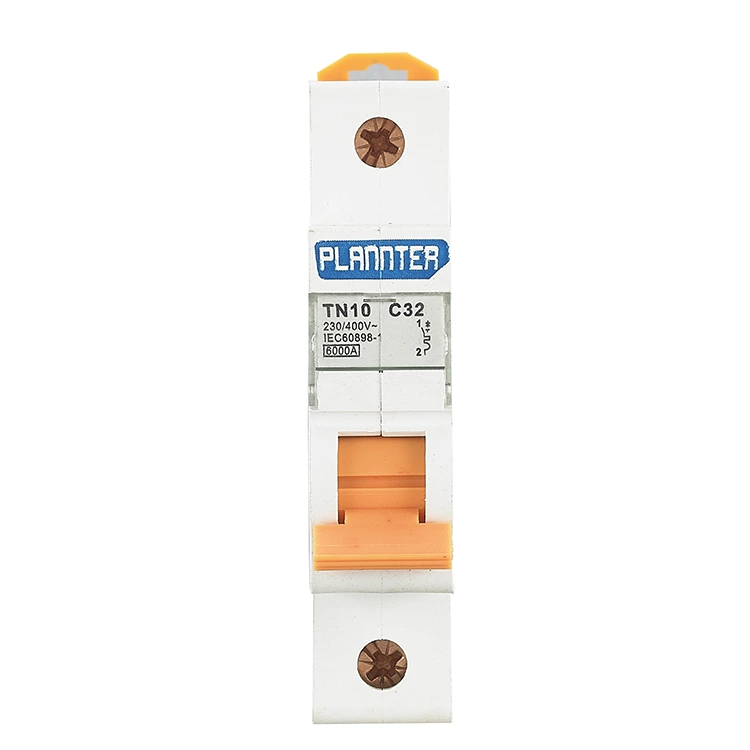

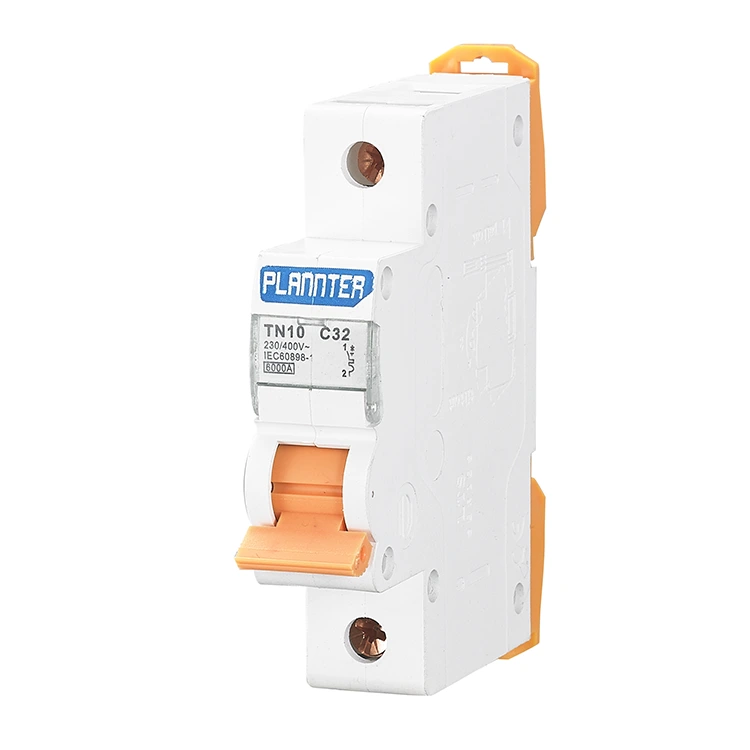

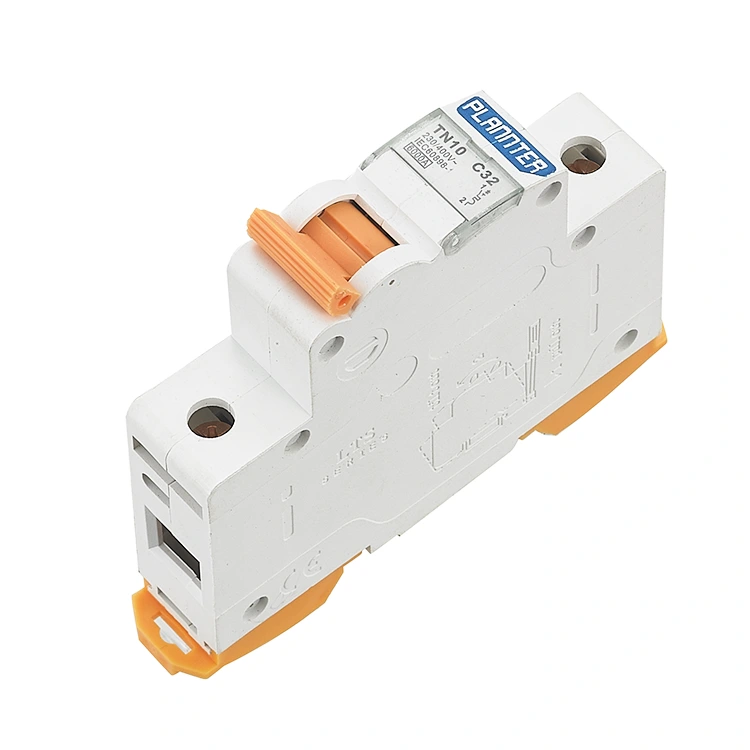

Strømbrytere for kortslutningsbeskyttelse

En effektbryter for kortslutningsbeskyttelse er et lavspent strømdistribusjonsapparat. Den er utstyrt med en lysbueslukkingsanordning som effektivt beskytter kretsen. I husholdnings- og industrimiljøer spiller strømbrytere en lignende rolle som kombinasjonen av elektriske komponenter som knivbrytere, sikringer og termiske reléer for å sikre sikker drift av kretser.

Arbeidsprinsipp

Internt har strømbryteren to primære beskyttelsesmekanismer: en bimetallisk stripe designet for å håndtere gradvise overbelastninger, og en elektromagnetisk spole dedikert til å håndtere kortslutninger. For å sikre automatisk frakobling av kretsen i løpet av millisekunder, utfører enheten følgende operasjonssekvens når den utløses:

Øyeblikkelig sensing: Når det oppstår en kortslutning, flyter en massiv strømbølge gjennom spolen som er plassert inne i strømbryteren.

Magnetisk kraftgenerering: I samsvar med prinsippene for elektromagnetisk induksjon, genererer denne eksepsjonelt høye strømmen øyeblikkelig et uhyre kraftig magnetfelt.

Mekanisk påvirkning: Kraften som genereres av dette magnetfeltet virker som en tung hammer, og gir et øyeblikkelig støt til utløsningsmekanismen.

Rask frakobling: De elektriske kontaktene blir åpnet med makt i løpet av millisekunder, og bryter strømmen brått og forhindrer derved at ledningene smelter på grunn av ekstrem varme eller tar fyr.

Typer effektbryterpoler

1. Enpolede effektbrytere: Strømbrytere for kortslutningsbeskyttelse har kun én bryterkontakt og brukes hovedsakelig til enfasekretser, som lyskretser eller stikkontakter i hjemmet.

2. Dobbeltpolede effektbrytere: dobbeltpolede kretsbrytere har to bryterkontakter for å kontrollere fase- og nøytrale ledninger. Dobbeltpolede effektbrytere brukes vanligvis i scenarier der både fase- og nøytrale ledninger må kontrolleres samtidig, for eksempel motorkontroller eller tofasede strømsystemer.

3. 3-polet effektbryter: 3-polede kretsbrytere har tre svitsjekontakter som styrer tre separate faseledninger, for eksempel kommersielt og industrielt utstyr, som krever samtidig kontroll av tre separate kraftledninger for å sikre sikker og balansert lastfordeling.

Fordeler

1. Disse kretsbryterne for kortslutningsbeskyttelse bruker standard 35 mm DIN-skinnemonteringsmetoden, og bruker høypresisjon magnetisk-termisk dobbel utløsningsmekanisme for å takle øyeblikkelig startstrøm;

2. Forbedret design av isolasjonssystem for å forhindre aldring av isolasjon forårsaket av langvarig termisk stress;

3. Nominell isolasjonsspenning opp til AC400V, med overspenningsbeskyttelse, egnet for fotovoltaisk kraftproduksjon og komplekst kraftdistribusjonsnettverk;

4. Fra 6A til 63A merkestrømalternativer, kompakt og modulær design, for å møte boligbelysning, stikkontakter, motorer, fotovoltaiske systemer og andre forskjellige scenarier for belastningsbehov.

5. Produktet støtter OEM/ODM-tjeneste, som møter etterspørselen fra utenlandsk distribusjon og merketilpasning. PUGAO (Planter Electric) fabrikken har bestått ISO9001 internasjonal kvalitetssystem sertifisering.

Applikasjonsscenarier

PUGAOs effektbrytere for kortslutningsbeskyttelse brukes på tvers av bolig-, kommersielle og industrielle kraftsystemer, og gir pålitelig beskyttelse for en rekke innstillinger.

1. Strømfordelingssystemer for boliger

Brukes i kretser for belysning, strømuttak og husholdningsapparater; i tilfelle en kortslutning forårsaket av aldrende ledninger eller funksjonsfeil på apparatet, slår de raskt av strømforsyningen for å forhindre utbrent ledning eller utbrudd av brann.

2. Kommersielle byggkraftsystemer

Våre effektbrytere er egnet for strømdistribusjonssystemer i kommersielle arenaer som kjøpesentre, kontorbygg og hoteller. Påført både hoved- og grenkretser forhindrer de kortslutninger fra å forårsake omfattende strømbrudd eller skade på utstyr.

3. Industrielt utstyr og produksjonslinjer

Distribuert på tvers av ulike typer industrimaskineri, elektriske motorer og automatiserte produksjonslinjer; de kutter raskt strømmen i tilfelle utstyrsfeil eller ledningsfeil, og forhindrer dermed utstyrsskade og produksjonsavbrudd samtidig som vedlikeholdskostnader og nedetidsrisiko reduseres.

4. Kraftfordelingsskap og kontrollsystemer

Kan installeres i strømfordelingsskap og kontrollpaneler for å tjene som kjernebeskyttende komponenter, og gir sentralisert kortslutningsbeskyttelse for flere kretser. Disse brukes ofte i ingeniørprosjekter og integrerte elektriske utstyrsenheter.

5. Høye kortslutningsstrømmiljøer

For kretser som er plassert i nærheten av transformatorer eller strømforsyningskilder – eller i andre områder preget av høye kortslutningsstrømnivåer – der det kreves strømbrytere med høy brytekapasitet, fungerer dette produktet som et ideelt valg.

FAQ

Spørsmål: Er kortslutningsbeskyttelse og overbelastningsbeskyttelse det samme?

A: Nei. Selv om de vanligvis er integrert i samme strømbryter, fungerer de etter forskjellige prinsipper. Overbelastningsbeskyttelse beskytter mot langvarig overdreven belastning, avhengig av akkumulering av varme; kortslutningsbeskyttelse beskytter mot øyeblikkelige høystyrkestrømmer, avhengig av magnetiske tiltrekningskrefter.

Spørsmål: Hvorfor har noen effektbrytere en vurdering på 6kA, mens andre er vurdert til 15kA?

A: Dette indikerer bruddkapasiteten. En klassifisering på 6kA betyr at den maksimale kortslutningsstrømmen den trygt kan avbryte er 6000 ampere. Hvis den faktiske kortslutningsstrømmen overskrider denne verdien, kan strømbryteren eksplodere. Steder med større transformatorkapasitet krever strømbrytere med høyere brytekapasitet; før du velger, la PUGAO gi deg profesjonelle anbefalinger eller en tilpasset designløsning.

Spørsmål: Kan jeg rengjøre strømbryteren? Hvordan bør jeg gå frem?

A: Ja, men du må sørge for at strømforsyningen er helt frakoblet på forhånd.

Bruk en tørr klut til å tørke av støv fra huset, og pass på å forhindre at støvpartikler kommer inn i lysbueslukkingskammeret.

Strengt forbudt: Ikke bruk kjemiske løsemidler eller vann for å rengjøre plasthuset, da dette kan kompromittere ytelsen til de flammehemmende materialene eller forårsake interne kortslutninger.
