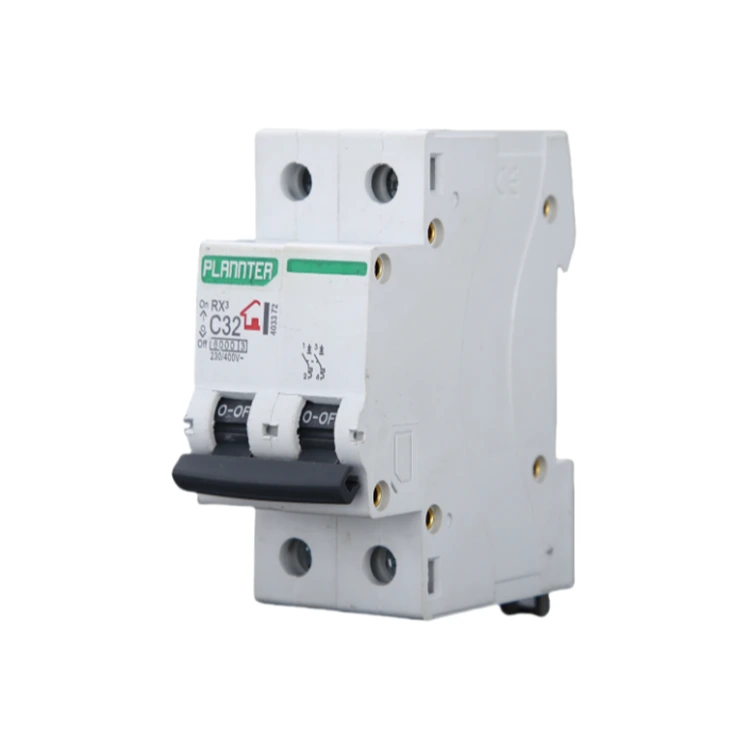

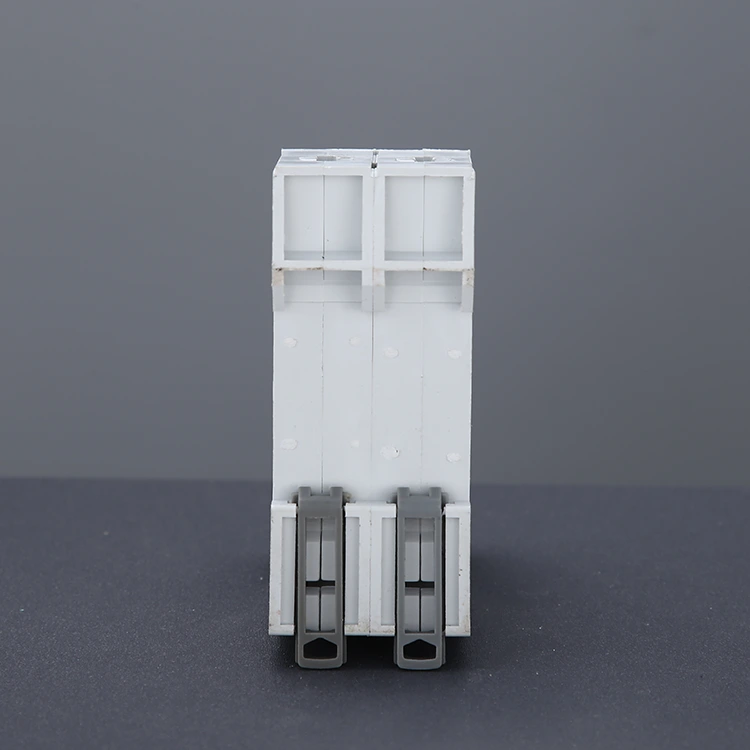

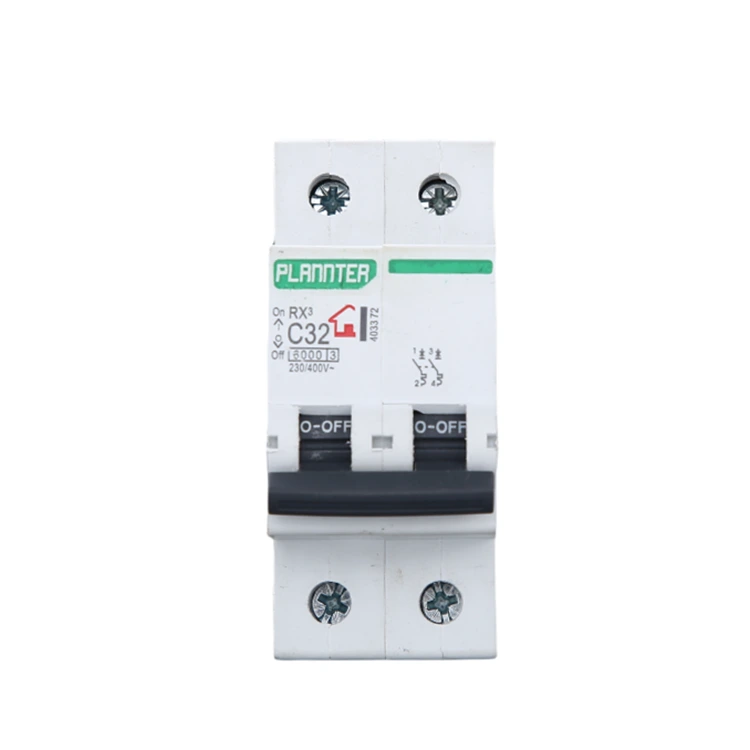

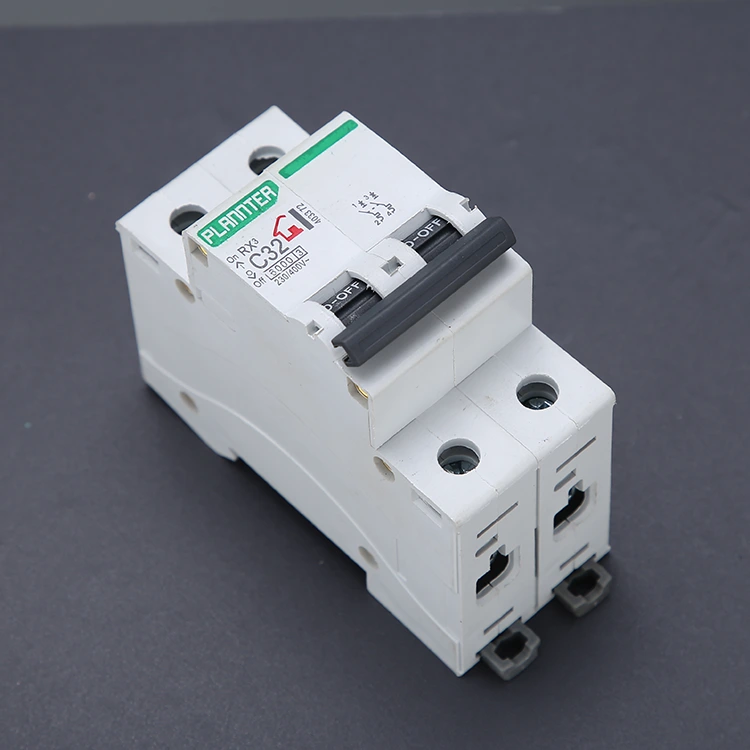

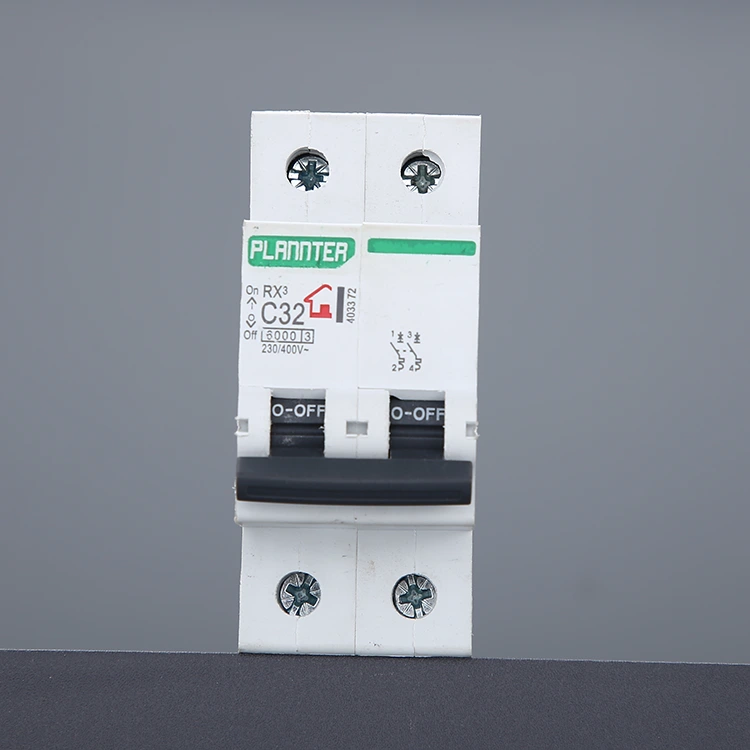

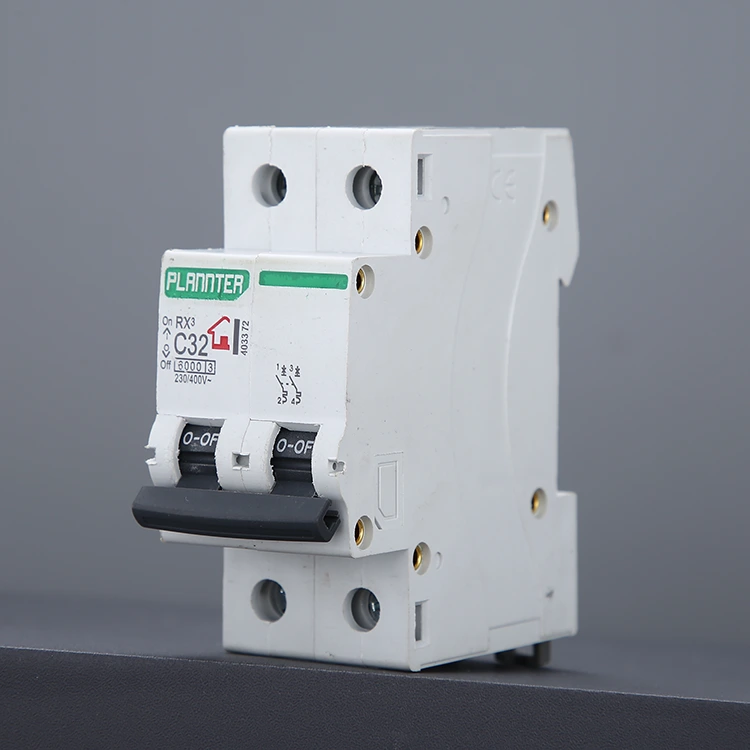

DZ47 Air-Switch effektbryter

Den høykvalitets DZ47 Air-Switch Circuit Breaker tilbys av PUGAO (Plannter Electric) fabrikken, er en slags elektrisk beskyttelsesenhet som brukes i AC-kretser, med to uavhengige poler, i stand til å kutte av brannledningen og null ledning i kretsen samtidig. Den overvåker gjeldende endring i kretsen i sanntid gjennom den innebygde termiske magnetiske strippemekanismen eller elektronisk strippemekanisme, og når kretsen er overbelastet, kortsluttet og andre unormale forhold, kan DZ47 Air-Switch Circuit Breaker kobles fra raskt og automatisk for å kutte strømforsyningen, unngå skade på utstyr, kretsbrann og andre sikkerhetsulykker i henhold til PUGAO og andre sikkerhetsulykker. ISO9001-sertifikater.

Arbeidsprinsipp

DZ47 Air-Switch Circuit Breaker er et høyt standardisert produkt. PUGAOs modne produksjonsprosess og avanserte teknologi bruker tre kjernedriftsprinsipper: termisk utløsning, magnetisk utløsning og slukking av luftbuer. Våre produkter gir pålitelig beskyttelse for tusenvis av elektriske systemer over hele verden.

1. Termisk tur

Strømbryteren inneholder en bimetallisk stripe sammensatt av to metaller med forskjellige varmeutvidelseskoeffisienter. Når kretsstrømmen overstiger nominell verdi, men ennå ikke har nådd kortslutningsnivået, får varmen som genereres av strømmen at bimetallstripen bøyer seg til siden.

Etter å ha bøyd til en forhåndsinnstilt vinkel, utløser den en mekanisk kobling, noe som får strømbryteren til å utløses. Ved å utnytte 14 års akkumulert kalibreringserfaring, er bimetallstripen vår laget av materiale med høy renhet, noe som resulterer i en følsom og konsekvent respons på strømsvingninger.

2. Magnetisk tur

Strømbryteren inneholder en elektromagnetisk spole. Når en kortslutning oppstår, øker strømmen øyeblikkelig til flere ganger eller titalls ganger normalverdien. Denne enorme strømmen genererer et kraftig magnetfelt i spolen, som umiddelbart tiltrekker seg elektromagnetankeret som et stempel.

Armaturet påvirker utløsemekanismen direkte, og oppnår øyeblikkelig strømavbrudd på millisekundnivå.

Fabrikken vår bruker kobber med høy ledningsevne og en helautomatisert punktsveiseprosess for å sikre at mekanismen ikke blokkerer eller svikter under høyfrekvent strømpåvirkning.

3. Bueslukkesystem

I det øyeblikket kontaktene skilles, bryter høyspentstrømmen ned luften, og genererer en høytemperaturbue, som trekkes inn i et spesialdesignet lysbueslukkekammer. Flere lag med metallgitter deler lysbuen i flere små segmenter, og avkjøler og slukker den raskt for å forhindre brente kontakter.

Vår DZ47-serie optimerer arrangementstettheten til lysbueslukkingsgitteret, og beskytter effektivt interne komponenter selv under hyppige utløsningsforhold.

Tekniske fordeler

PUGAOs DZ47 Air-Switch Circuit Breaker bruker høyytelses termomagnetisk frakoblingsteknologi for å sikre nøyaktig og pålitelig drift under en rekke komplekse driftsforhold. Produktet har følgende kjernefordeler:

Høy bruddkapasitet: Standardmodellen har en bruddkapasitet på opptil 6kA, som oppfyller kravene til kortslutningsbeskyttelse i urbane strømnett og industrimiljøer.

Bred spenningsanvendelse: støtte AC 230/400V-system, sterk kompatibilitet, gjeldende for en rekke nasjonale og regionale strømnettstandarder.

Modulær design: kompakt størrelse, støtte DIN-skinnemontering, enkel å integrere i alle slags distribusjonsbokser og styreskap.

Sterk lysbueslukkingsevne: DZ47 Air-Switch Circuit Breaker tar i bruk strukturen som kombinerer flerlags keramisk avstandsstykke og metallbueslukkingsgitter, som effektivt undertrykker lysbuen og forlenger levetiden.

Lang mekanisk levetid: Etter streng testing er levetiden for mekanisk drift opptil mer enn 10 000 ganger.

FAQ

Spørsmål: Kan DZ47-seriens effektbrytere brukes i DC-systemer?

A: Nei. DZ47-serien er en luftbryter designet spesielt for AC. Vekselstrøm (AC) har en nullgjennomgangskarakteristikk, og dets interne lysbueslukkingsgitter slukker lysbuer effektivt.

Likestrøm (DC) har ikke en nullgjennomgangskarakteristikk. Bruk av en vekselstrømbryter kan føre til uslukkede lysbuer, som potensielt kan forårsake brann. Hvis du har behov for solenergi eller batterisystem, vennligst kontakt oss for spesifikke DC Circuit Breaker-spesifikasjoner.

Spørsmål: Hvordan velger jeg mellom de tre forskjellige utløsningskurvene (B, C og D)?

A: Valget avhenger av belastningstypen din:

Type B (3-5In): Egnet for lav innkoblingsstrømbelastning, slik som rent resistive varmeovner og datautstyr.

Type C (5-10In): Den vanligste spesifikasjonen, egnet for lysarmaturer, generelle husholdningsapparater og kommersiell kraftdistribusjon.

Type D (10-14In): Egnet for utstyr med ekstremt høye startstrømmer, for eksempel små motorer, kompressorer eller industrielle transformatorer.

Pugao har et profesjonelt teknisk team som kan gi nøyaktige utvalgsråd basert på dine tekniske tegninger. Kontakt oss for å sende dine krav og få et gratis tilbud!

For ytterligere tekniske spørsmål, vennligst kontakt våre ingeniører umiddelbart; vi svarer raskt.
