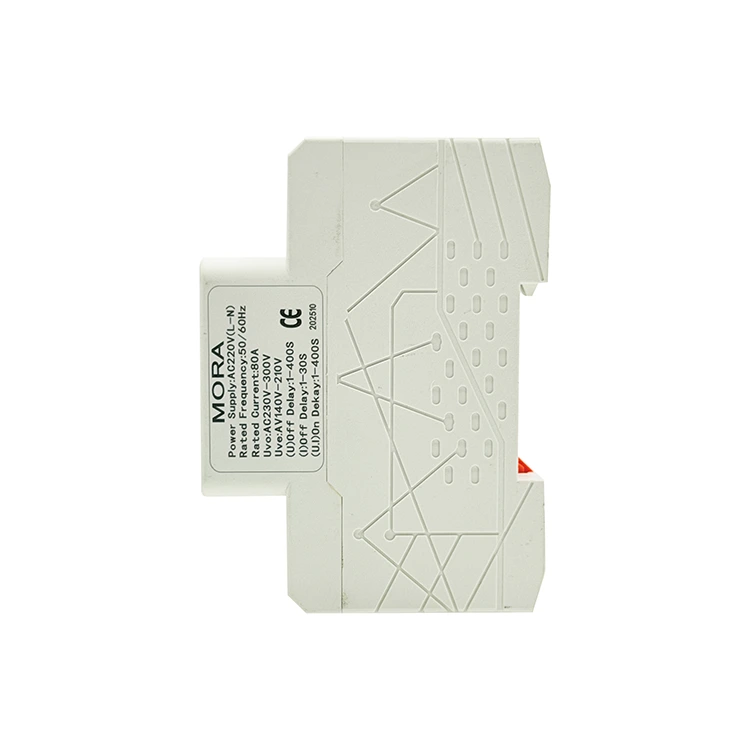

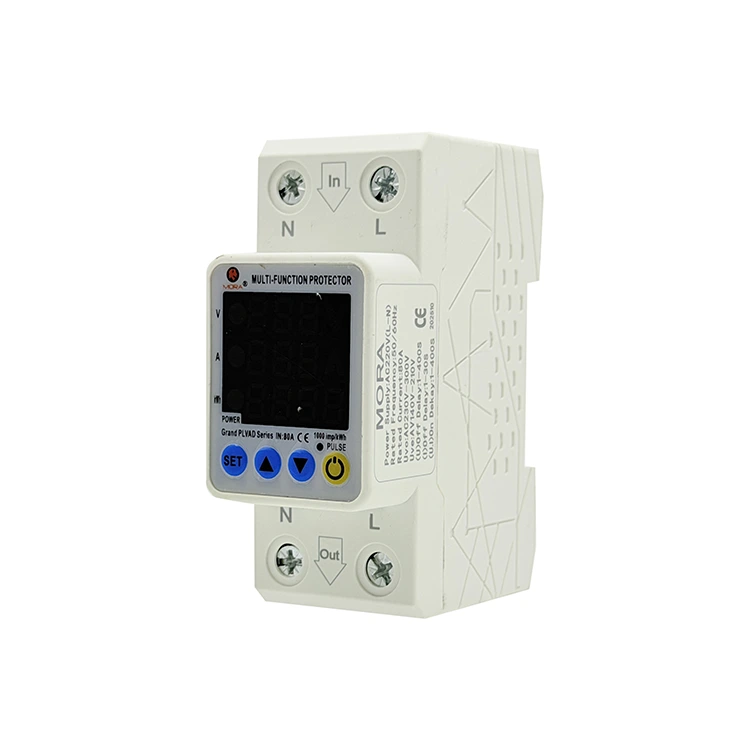

2P Auto Reconnect Voltage Protector Type M Trippelskjerm

Innkjøpsteam som anskaffer bryterutstyr for ekstern infrastruktur, krever smarte beskyttelsesmoduler som automatisk kan gjenopprette fra midlertidige strømfeil for å maksimere systemets oppetid. Designet og bygget av Pugao (Mora), er den høyytelses 2P Auto Reconnect Voltage Protector Type M Triple Display utviklet spesielt for disse uovervåkede bruksområdene. Denne enheten beveger seg utover grunnleggende releer for manuell tilbakestilling, og har en intelligent automatisk gjenlukkingsalgoritme som overvåker nettforholdene etter en tur. Når nettspenningen stabiliserer seg innenfor sikre parametere for en fastsatt nedtellingsperiode, lukker den interne motordrevne mekanismen automatisk kretsen, og gjenoppretter strømmen til nedstrøms telekomarrayer, sikkerhetsnettverk eller værovervåkingssystemer.

Triple-Window Array med feiltellerintegrasjon

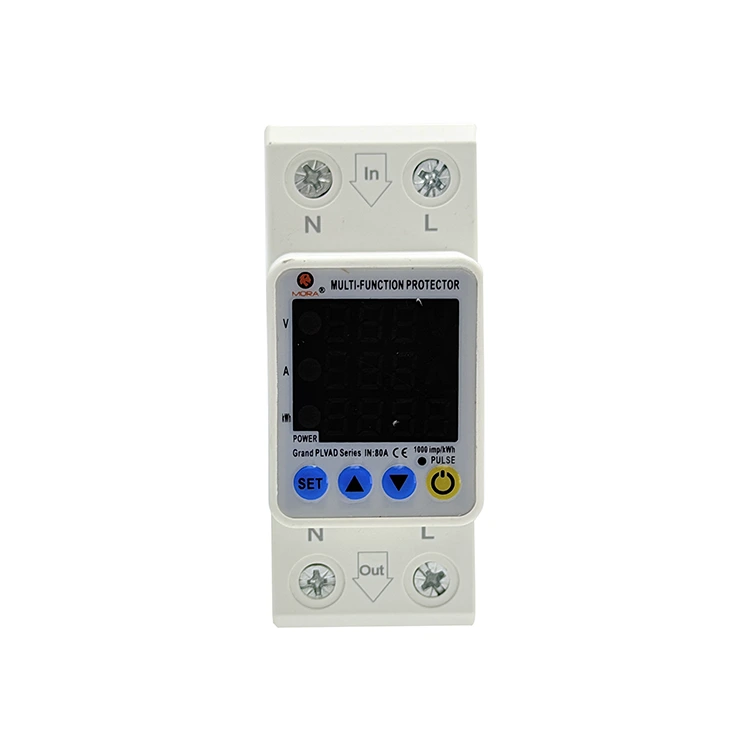

Multi-dimensjonal datasynkron skjerm: 2P Auto Reconnect Voltage Protector Type M trippelskjerm viser henholdsvis sanntidsspenning, sanntidsstrøm og kumulative feiltider, med tydelig dataklassifisering og full oversikt over kretsens driftsstatus på én skjerm.

Tidlig varsling om kvantifiserbar feil: Den innebygde feiltelleren kan registrere antall overspennings- og overstrømsturer i driftssyklusen. Vedlikeholdspersonell kan bedømme stabiliteten til nettet på stedet og den aldrende tilstanden til nedstrømsutstyr gjennom feildata, og realisere prediktivt vedlikehold.

Kjerneproduktfordeler

Eliminer eksterne O&M-truckruller

• Løs smertepunkter for fjernvedlikehold: For cellulære basestasjoner, fjellmeteorologiske stasjoner og ubetjente pumpestasjoner, vil transiente rutenettsvingninger føre til at tradisjonelle beskyttelsesreléer tripper og slår seg av, noe som krever manuell tilbakestilling på stedet med høye tids- og arbeidskostnader.

• Maksimer systemets oppetid: Realiserer full-prosess automatisk feilovervåking, stabilitetsvurdering og mekanisk gjenlukking. For midlertidige nettavvik, fullfører 2P Auto Reconnect Voltage Protector Type M trippelskjerm uavhengig strømgjenoppretting uten menneskelig innblanding, noe som reduserer drifts- og vedlikeholdskostnader betydelig og forbedrer utstyrets kontinuerlige driftshastighet.

Justerbar gjenlukkingssyklus og intelligent sikkerhetssperre

• Forhindre feil sekundær skade: For permanente kortslutningsfeil vil gjentatt gjenlukking forårsake termisk skade på ledninger og utstyr. 2P Auto Reconnect Voltage Protector Type M Triple Display støtter tilpasset innstilling av maksimale gjenlukkingsforsøk.

• Automatisk sikkerhetssperre: Når de forhåndsinnstilte gjenlukkingstidene er utløpt og feilen fortsatt eksisterer, vil systemet låse motorens drivmekanisme, utløse feilalarm og holde kretsen isolert for å unngå farlig syklisk veksling.

Tekniske ytelsesparametre

• Nominell driftsstrømalternativer: 40A / 63A kontinuerlig belastningsklassifisering

• Justerbarhet for automatisk gjenlukkingstid: 1 sekund til 900 sekunder Maks. rekkevidde

• Maksimal kontinuerlig gjenlukkingssyklus: 1 til 30 konfigurerbare forsøk før låsing

• Spenningssporingsnøyaktighet / strømområde: ±1 % varians / 0,5A til 63A dynamisk avlesning

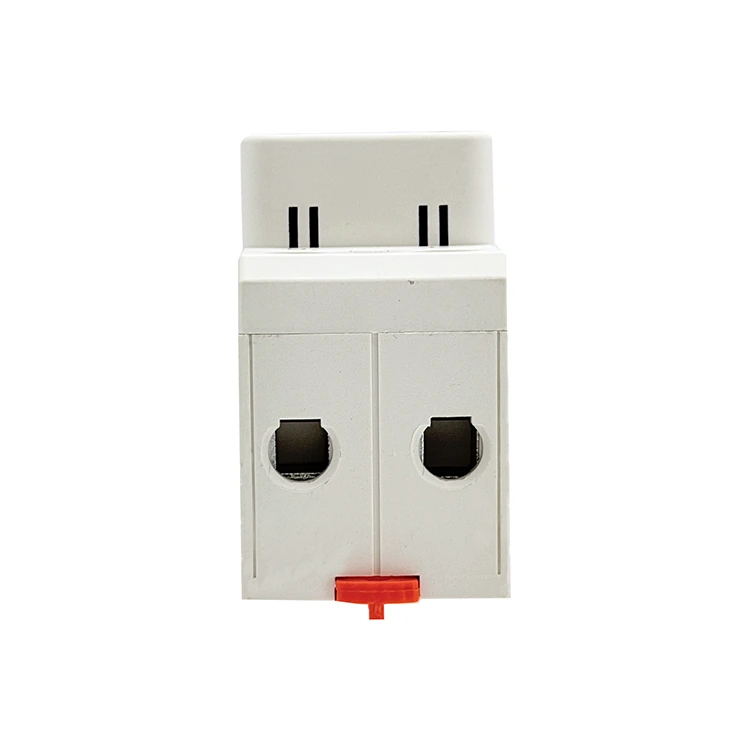

• Kapasitet for terminaltverrsnitt: opptil 25 mm² solid / 16 mm² strandet med hylse (M5 klemme)

• Chassis dielektrisk styrke: 2,5 kV revidert isolasjonsbarriere

• Samsvar og sertifiseringer: CE-sertifisert, RoHS-kompatibel, i samsvar med EN 60947-1 strukturelle standarder

FAQ

Spørsmål: Hvis nettet faller helt ned til 0V, har motoren nok gjenværende kraft til å beskytte nedstrøms utstyr?

A: Ja. Utstyrt med en industriell høykapasitets energilagringskondensatorbank, i tilfelle plutselig total strømbrudd i nettet, kan den lagrede elektriske energien drive girmotormekanismen til å fullføre øyeblikkelig utløserhandling, tvinge kontaktene til å åpne og låse trygt, og sikre at ingen strømlekkasje på lastsiden før kontrollkraften er fullstendig oppbrukt.

Spørsmål: Hva skjer når den maksimale gjenlukkingsgrensen nås under vedvarende nettfeil?

A: Når du står overfor permanente kretsfeil, etter å ha fullført de forhåndsinnstilte gjenlukkingsforsøkene uten nettgjenoppretting, vil 2P Auto Reconnect Voltage Protector Type M Triple Display automatisk låse motorens kjørefunksjon, deaktivere alle automatiske gjenlukkingshandlinger og holde kretsen åpen. Den unngår endeløs syklisk svitsjing til defekte kretser, beskytter interne mekaniske strukturer og nedstrøms linjer fra termisk skade, og krever manuell feilsøking og tilbakestilling for å gjenopprette.

Spørsmål: Hvordan skiller kontrolleren transiente overspenninger fra permanente kortslutninger?

A: Systemet integrerer spenningsføling og strømsampling dobbel deteksjonsmekanisme. Under gjenlukkingsdeteksjon, hvis nettspenningen er stabil, men en øyeblikkelig stor strømtopp genereres, vil MCU umiddelbart bedømme det som en permanent kortslutningsfeil, utløse øyeblikkelig utløsning uten å utføre gjenlukkingsforsinkelse, og beskytte den interne bryterstrukturen mot skader med høystrømstøt.
