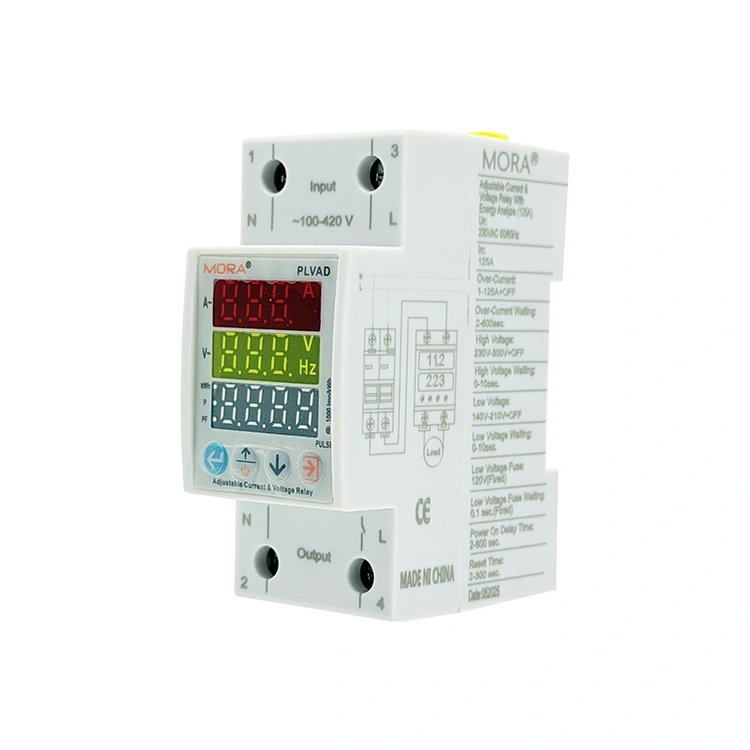

2P digital spenningsbeskytter Type C med trippelskjerm

Kjøpere av industrielle brytere ser etter multifunksjonelle overvåkingsenheter som sparer plass på skinner og reduserer kompleksiteten til ledningsnettet. Presisjonsbygget av PUGAO (Mora), den høyeffektive 2P Digital Voltage Protector Type C med trippelskjerm oppfyller denne søkehensikten med en alt-i-ett 36 mm bred modulær pakke. Denne enheten skiller seg fra eldre design med to vinduer, og har en innebygd intern strømsensor og en lekkasjesporingskrets med høy oppløsning. Den innebygde mikroprosessoren behandler disse inngangene samtidig, og gir uavhengige justeringsområder for overspennings-, overstrøm- og reststrømfeil for å sikre fullstendig beskyttelse for følsomme automatiserte maskiner.

Hva kan et trippelvindusgrensesnitt gjøre for effektiviteten ved vedlikehold?

Moderne automasjonsunderpaneler krever detaljerte elektriske data for å forenkle diagnostikk og forhindre nedetid. 2P Digital Voltage Protector Type C med trippelskjerm bruker tre uavhengige, stablede digitale skjermvinduer som viser linjespenning (V), aktiv kretsstrøm (A) og sanntids reststrøm-/effektmålinger samtidig. Denne sanntidsdataskjermen eliminerer behovet for å bla gjennom menyene manuelt ved hjelp av frontplateknapper, slik at vedlikeholdsteam umiddelbart kan oppdage ubalanserte belastninger, harmoniske strømmer eller sviktende isolasjon før en kritisk feil forårsaker en uplanlagt systemavstenging.

Tekniske ytelsesparametre

• Driftsspenningsområde: 140V til 300V AC (50/60 Hz)

• Strømovervåkingskapasitet (Iₘₐₓ): 1A til 63A Justerbar (trinn: 0,1A)

• Lekkasjefølsomhetsspektrum: 10mA til 99mA rekkevidde eller konfigurerbar bypass

• Dataoppdateringshastighet / presisjon: ≤ 0,5 s prøvetakingssyklus / klasse 1.0 metrologi

• Kapasitet for terminalkabling: aksepterer opptil 25 mm² solid / 16 mm² fleksibel trådet kabel

• Samsvar og sertifiseringer: CE-sertifisert, RoHS-kompatibel, produsert i henhold til IEC 60947-2 vedlegg B-standarder

Mikrosekund sporing av jordlekkasje

Presisjonsovervåking av lekkasje på millimeternivå: Utstyrt med en profesjonell kjerne for overvåking av reststrøm, støtter den sanntidssporing av jordfeilstrøm på milliamperenivå, og fanger nøyaktig opp små lekkasjesignaler forårsaket av ledningsaldring, fuktinfiltrasjon og isolasjonsskader.

Forebygging av dobbel brann og elektrisk støt: Den bygger en sekundær sikkerhetsbeskyttelsesbarriere for kretsen på grunnlag av kortslutningsbeskyttelse, og forhindrer effektivt elektriske branner og elektrisk sjokkulykker forårsaket av isolasjonssvikt, og er egnet for gamle ledningsanlegg og industrielle scenarier på høyt sikkerhetsnivå.

Innebygd strømsensor med lavt tap og overstrømsbeskyttelse

Integrert sensing Plassbesparende design: Innebygd lav-motstand høypresisjon strømtransformator, støtter 0–63A full-range høypresisjon strømovervåking. 2P Digital Voltage Protector Type C med trippelskjerm eliminerer behovet for eksterne CT-sensorer og hjelpeledninger, noe som i stor grad optimerer den interne utformingen av distribusjonsboksen og reduserer ingeniørkostnadene.

Intelligent Inrush Current Identification: Brukere kan tilpasse overstrøms turterskel og forsinkelsestid. Systemet kan automatisk identifisere og unngå øyeblikkelig innkoblingsstrøm under oppstart av motor, vil ikke generere plagsomme trips, og kan raskt kutte strømforsyningen for ekte vedvarende overbelastningsfeil for å beskytte kretsutstyr.

Langsiktig stabil tilkobling

• Gasstett ledningsdesign: Nikkelbelagte kobberklemmer og M5 stålkomposittskruer støtter et maksimalt ledningsmoment på 2,5 Nm, med sterk klemkraft.

• Anti-aldring og anti-løs: Dype anti-skli takkninger på den indre veggen av terminalen biter godt inn i kobbertrådkjernen, og løser effektivt løse kontaktfeil forårsaket av kobberkryp og langvarig termisk syklus, og opprettholder stabil drift med lav motstand.

FAQ

Spørsmål: Hvorfor viser den gjeldende skjermen 0,0A når utstyr med lav effekt kjører normalt?

A: Den innebygde strømtransformatoren i denne modellen er kalibrert for industriell høyeffekts belastningsovervåking, med en minste deteksjonsterskel på 0,5A. Driftsstrømmen til laveffektsutstyr som små lys og standby-elektronikk er lavere enn deteksjonsgrensen, så displayet viser 0,0A. Denne 2P digitale spenningsbeskytteren type C med trippelskjerm er plassert for industriell høybelastningsbeskyttelse, ikke for mikrostrømmåling av utstyr med lav effekt.

Spørsmål: Kan lekkasjebeskyttelsesfunksjonen slås av for gamle anlegg med høy grunnlinjelekkasje?

A: Ja. Reststrømterskelen kan justeres fritt innenfor 10–99mA eller manuelt slås av gjennom programmeringsmenyen for å unngå forstyrrende utkoblinger forårsaket av iboende grunnlinjelekkasje fra gamle linjer. Det anbefales å betjenes av en kvalifisert elektriker etter å ha bekreftet sikkerheten til kabling på stedet for å sikre samsvar med sikkerhetsspesifikasjonene for jording på stedet.

Spørsmål: Vil de tilpassede spennings- og strømparametrene gå tapt etter strømbrudd?

A: Ingen tap. Alle brukerdefinerte beskyttelsesterskler og driftsparametere er størknet i den innebygde EEPROM ikke-flyktige brikken, ingen batteribackup er nødvendig. Parametrene er permanent lagret og kan lastes automatisk for å gjenoppta beskyttelsesarbeidet etter nettstrømgjenoppretting.
