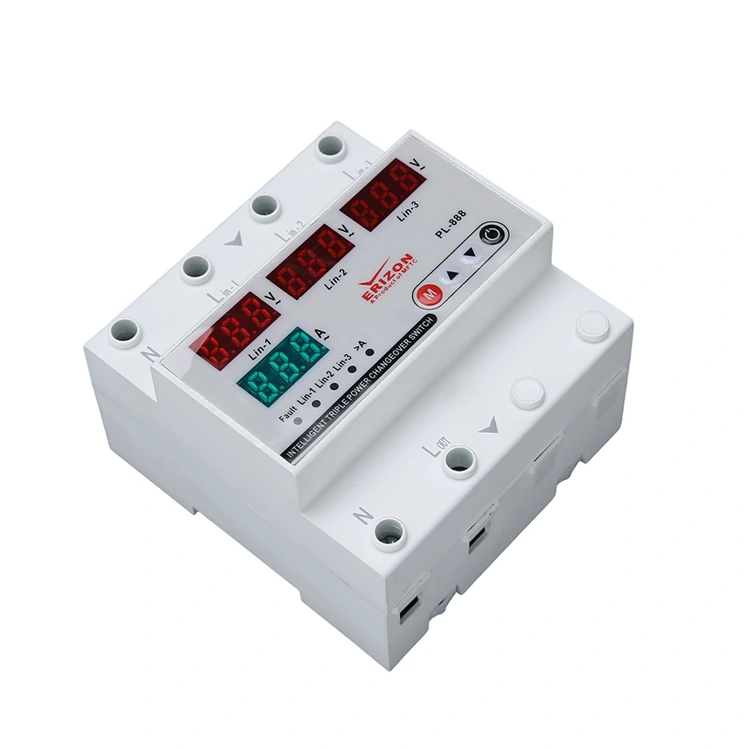

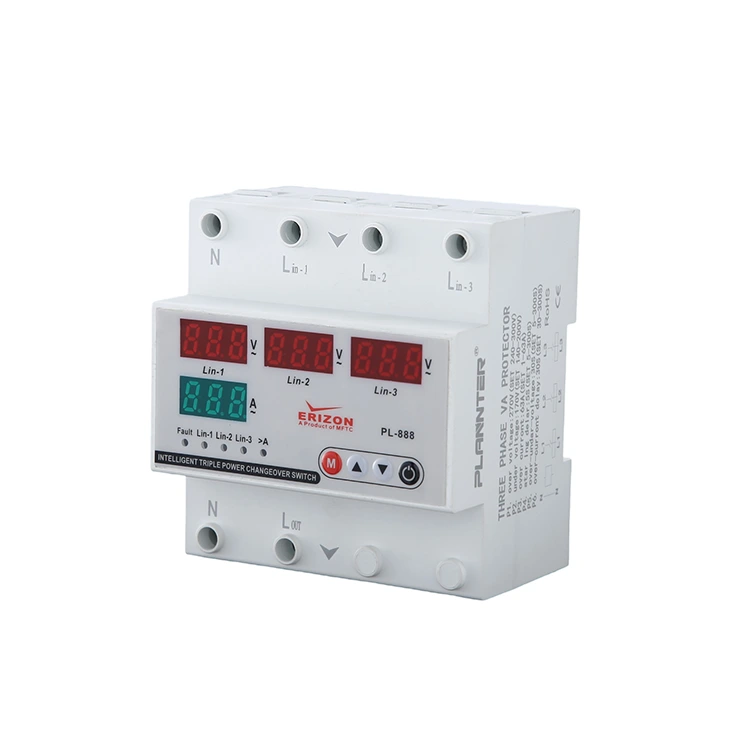

3-faset fire-display spenningsbeskytter

Denne 3-fase fire-display spenningsbeskytteren har overspenning, underspenning, overstrøm. Bruken av en spesiell målebrikke sikrer at målefeilen for elektriske parametere som strøm og energiforbruk er innenfor ±1 %. Den er utstyrt med en LCD-skjerm med to skjermer for sanntidsovervåking, strøm- og spenningsverdier. Og den kan også tilpasse overspennings-/underspenningsterskelen, overstrømverdien og handlingsforsinkelsen for å møte applikasjonskravene til forskjellige scenarier.

Fordeler

1. Beskytt elektrisk utstyr og forleng levetiden til elektriske apparater: moderne husholdningsapparater som kjøleskap, klimaanlegg, fjernsyn, datamaskiner og så videre. Overspenning, som kan brenne kretskortet, motoren eller andre kjernekomponenter i apparatet, eller til og med forårsake brann. Overspenning: kan brenne kretskortet, motoren eller andre kjernekomponenter i apparatet. For eksempel er datastrømmoduler eller klimaanleggskompressorer utsatt for overoppheting under overspenning, og forårsaker til og med brann. Underspenning: Det kan føre til at apparatet ikke starter normalt eller går uregelmessig. Ved å installere en 3-fase fire-display spenningsbeskytter kan du raskt kutte strømforsyningen i tilfelle unormal spenning, og forhindre skade på store apparater, servere og så videre.

2. Forbedre strømsikkerheten og forhindre sikkerhetsulykker: Unormal spenning skader ikke bare elektriske apparater, men kan også forårsake sikkerhetsulykker. For høy spenning kan for eksempel føre til at ledningsisolasjonen forringes, noe som øker risikoen for kortslutning eller brann. Underspenning fører til overoppheting av motoren, forårsaker linjeoverbelastning eller elektrisk brann.

3. Kostnadseffektiv, lav kostnad: 3-fase fire-display spenningsbeskytter er rimelig, enkel å installere, lave vedlikeholdskostnader. Hvis du ikke installerer denne enheten vil den eksistere på grunn av unormal spenning forårsaket av elektrisk reparasjon eller utskiftingskostnader. I tillegg har denne beskytteren en automatisk gjenopprettingsfunksjon, som reduserer brukerens manuelle betjening og er tryggere og mer praktisk.

Sørg for lang levetid for dine industrielle og kommersielle elektriske systemer med3-faset fire-display spenningsbeskytter. Denne enheten er designet for robuste trefasenettverk, og kombinerer presis måling med rask beskyttelse. Ved å bruke en spesiell målebrikke, garanterer den høy nøyaktighet i overvåking av kraft og energi, noe som gjør den til en kritisk komponent for å forhindre skade på dyre maskineri og infrastruktur.

Nøkkelfunksjoner og funksjoner

Hva gjør en 3-fase fire-display spenningsbeskytter?

I hovedsak fungerer den som en "vokter" for din elektriske distribusjonsboks. Den overvåker kontinuerlig strømforsyningen og slår automatisk av strømmen hvis det oppdages usikre forhold. Dette forhindrer kostbare reparasjoner og øker sikkerheten ved å redusere risiko forbundet med spenningsustabilitet.

Hva betyr "Four-Display"?

Enheten er utstyrt med et LCD-grensesnitt med to skjermer som gir sanntidssynlighet av kritiske elektriske parametere. "Four-Display" refererer vanligvis til samtidig overvåking av:

• Spenning (V):Sanntids linjespenningsovervåking.
• Nåværende (A):Overvåking av strømmen for å forhindre overbelastning.
• Strøm/energi:Spor forbruk med høy presisjon (±1 % feilmargin).
• Statusindikatorer:Visuell bekreftelse av beskyttelsestilstander (På/Av/Feil).

Hva er de viktigste beskyttelsesparametrene?

De3-faset fire-display spenningsbeskyttertilbyr omfattende beskyttelse mot de tre vanligste elektriske farene:

• Overspenningsbeskyttelse:Forhindrer brenning av kretskort, motorer og kjernekomponenter (f.eks. i AC-kompressorer eller servere) forårsaket av spenningstopper.
• Underspenningsbeskyttelse:Forhindrer at motorer overopphetes og brenner ut på grunn av lav spenning, noe som kan føre til ujevn drift eller manglende start.
• Overstrømsbeskyttelse:Beskytter mot linjeoverbelastning som kan føre til isolasjonsforringelse og elektriske branner.

Installasjon og drift

Hvordan er det installert?

Denne beskytteren er utformet som en standardkomponent for strømfordelingsbokser i hjemmet og til industrielle formål. Den er kompakt, enkel å installere og krever minimalt med vedlikehold. Når den er installert, fungerer den automatisk, noe som reduserer behovet for manuell intervensjon.

Hva betyr 4P?

"4P" står for4-polet. I et trefasesystem indikerer dette at bryteren kobler sammen og beskytter alle tre fasene (L1, L2, L3) pluss nøytrallinjen (N). Dette sikrer total isolasjon og beskyttelse av hele trefasekretsen.

Er den justerbar?

Ja, fleksibilitet er en nøkkelfunksjon3-faset fire-display spenningsbeskytter. Brukere kan tilpasse innstillingene for å matche spesifikke programkrav, inkludert:

• Terskeljustering:Still inn spesifikke overspennings- og underspenningsgrenser.
• Overstrømsverdi:Definer gjeldende grense for utløsning.
• Forsinkelsestid for handling:Konfigurer forsinkelsen før enheten utløses eller tilbakestilles for å unngå forstyrrende utløsning fra midlertidige svingninger.

Hvorfor installere denne beskytteren?

• Forleng apparatets levetid:Beskytter kjøleskap, datamaskiner og industrimotorer mot spenningsbelastning.
• Brannforebygging:Reduserer risikoen for elektrisk brann forårsaket av ledningsisolasjonssvikt på grunn av overspenning eller overstrøm.
• Kostnadseffektiv:Den lave kostnaden for3-faset fire-display spenningsbeskytterer ubetydelig sammenlignet med de høye kostnadene ved å reparere eller erstatte skadet elektrisk utstyr.

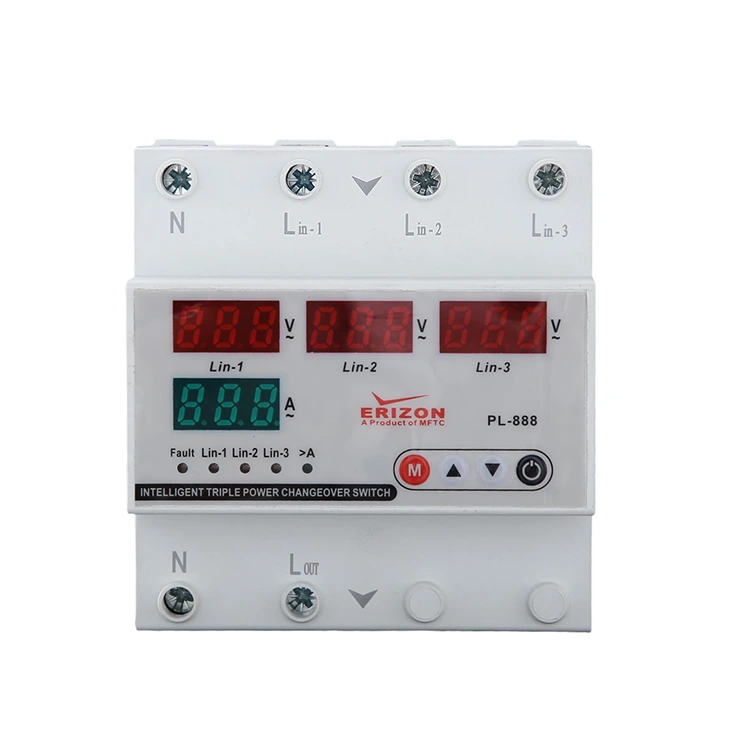

Display og knapper

1 - SET-knapp: Denne knappen brukes til å lagre etter innstilling/endring av overstrømsverdier og høy/lavspenningsinnstillingsverdier og feil

ventetid.

2 - OPP-knapp: Øk ønsket verdi.

3 - Ned-knapp: Reduser den nødvendige verdien.

4 - Manuell på/av-knapp

brukes til å kontrollere på/av av utgangen til enheten. Når utgangen er slått av, vil skjermen vise ordet "OFF", og enheten vil ikke automatisk gjenopptas i denne tilstanden. Hvis enheten ikke er defekt, trykk på denne knappen igjen for å starte enheten på nytt og gjenoppta normal bruk.

5 - GJELDENDE DISPLAY

HOVEDDISPLAYOMRÅDE: Under normal drift vises inngangsspenningen her i sanntid. Skjermen forblir opplyst når enheten er i en tilstand uten feil; ved feil med unormal spenning (for høy eller for lav), vil displayet blinke i alarm. Under parameterinnstilling vil displayet synkront vise de innstilte verdiene for relevante programmeringselementer (inkludert overstrømbeskyttelsesverdi, høy- og lavspenningsterskler, feilforsinkelse og tilbakestillingsforsinkelse og andre parametere).

6 - Spenningsvisning

Dobbel visningsgruppe: under normal drift av enheten vises gjeldende gjeldende verdi her og skjermen lyser alltid i ikke-feiltilstander; ved feil (f.eks. overstrøm), blinker displayet som en alarm. Under parameterisering vises verdiene for de tilsvarende programmerte elementene her.

7 - Indikatorbeskrivelse

A>: Denne indikatoren lyser når det oppstår en overstrømsfeil.

V>: Denne indikatoren lyser når det oppstår en overspenningsfeil.

V<: Denne indikatoren lyser når det oppstår en lavspenningsfeil.

Ut: Denne indikatoren lyser når enheten starter utmating.

Koblingsskjema

Nøytral- og faseledningene fra nettet må kobles til "N"- og "L"-terminalene på "Input"-siden av enheten.

Nøytral- og faseledningene til enheter som krever overspennings- og underspenningsbeskyttelse skal trekkes fra "N"- og "L"-terminalene på "utgangssiden" av enheten.

Dimensjoner
