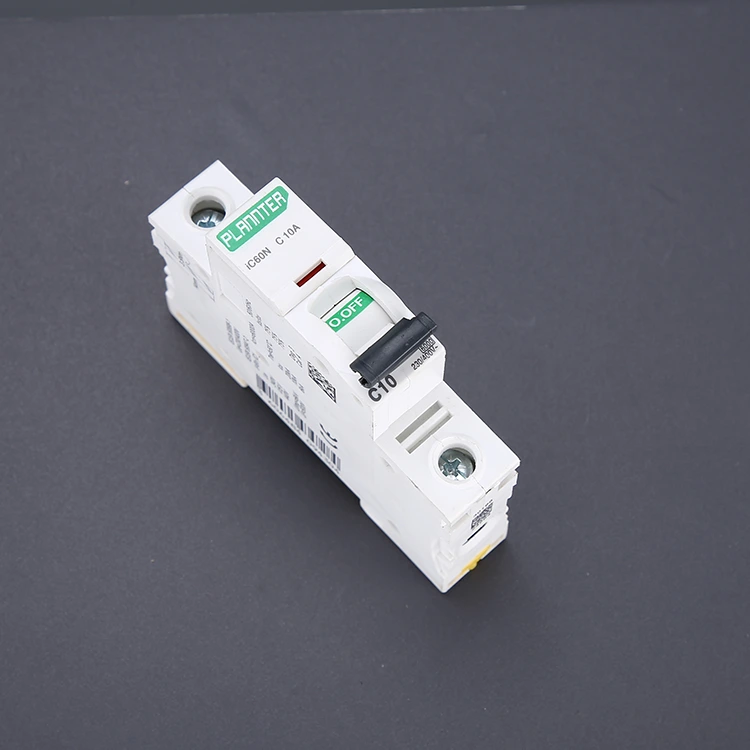

AC høystrøms miniatyrbryter

Den vanligste typen hjemmestrømbryter er den enpolede AC High Current Miniature Circuit Breaker, som består av en enkelt brannledning og en enkelt nullledning, og er montert på hjemmets elektriske panel for å overvåke og kontrollere strømmen i en enkelt ledning. Den beskytter enkeltledningen mot overbelastning og kortslutning. Ved overbelastning eller kortslutning vil strømbryteren utløses og automatisk kutte strømforsyningen. Det kan beskytte elektrisk utstyr mot elektriske branner.

Vår teknologi

Å håndtere høye strømmer stiller enorme krav til et produkts mekaniske struktur og materialer. Ved å trekke på over et tiår med produksjonsekspertise, har PUGAO implementert tekniske optimaliseringer og oppgraderinger for å sikre at våre AC High Current miniatyrbrytere er perfekt skreddersydd for å møte kravene til virkelige applikasjoner.

1. Fortykkede, helkobber interne komponenter

Jo høyere strømmen er, desto større er varmen som genereres av indre motstand. Alle våre interne ledende broer og spoler er laget av høyrent elektrolytisk kobber, med en tykkelse økt med 30 % sammenlignet med standardmodeller, og holder dermed temperaturstigningen innenfor sikre grenser.

2. Høy bruddkapasitet som standard

Høystrømskretser er vanligvis plassert i frontenden av et elektrisk system. Ved kortslutning kan den potensielle feilstrømmen bli ekstremt høy. PUGAOs høystrømsserie leveres som standard med en bruddkapasitet på 10kA, noe som sikrer at huset forblir intakt – uten å sprekke – under alvorlige feilhendelser, og sikrer dermed fordelingspanelet.

3. Store sølvlegeringskontakter

For å forhindre kontaktsveising under stor belastning, benytter vi sølvbaserte legeringskontakter med betydelig større overflate. Dette materialet har ikke bare utmerket elektrisk ledningsevne, men opprettholder også konsekvent lav kontaktmotstand, selv under hyppige bytteoperasjoner som involverer høye strømmer.

Kjerneapplikasjonsscenarier

For alle bruksområder som krever høy effektkapasitet – spesielt der det er en prioritet å minimere fotavtrykket i distribusjonsskap – anbefaler vi på det sterkeste å velge våre AC High Current Miniatyrstrømbrytere. Dette gjelder spesielt for følgende scenarier:

Hovedinnkommende linjebeskyttelse: Hovedstrømbryteren for store villaer, butikker og restauranter. Siden det kombinerte strømtrekket til alle husholdningsapparater kan overstige 63A, kreves en 80A eller 100A hovedbryter.

Industrielt kraftutstyr: Høyeffektsmotorer, luftkompressorer og sprøytestøpemaskiner. Disse enhetene har høye innkoblingsstrømmer ved oppstart og høye driftsstrømmer under drift, noe som typisk krever en høystrømsbryter med en type D utløsningskurve.

Nye ladestasjoner for energikjøretøy: Høyeffekts DC- og AC-ladehauger, der utgangsstrømmen ofte varierer mellom 80A og 125A.

Datasentre: Beskyttelse for serverkabinettraddistribusjonsenheter (RDUer), som krever installasjonsmuligheter med høy tetthet kombinert med kapasitet til å håndtere høye strømmer.

PV og energilagringssystemer: Beskyttelse for kombineringsboksen ved utgangstrinnet til kraftomformere.

Forskjellen mellom 2-polet vekselstrømsbryter og 1-polet kretsbryter

FAQ

1. Godtar du tilpasset tjeneste?

Vi tilbyr OEM/ODM-tjeneste og kan skrive ut merkelogoen din på AC High Current Miniature Circuit Breaker. Vi kan også tilby tilfredsstillende løsninger i henhold til dine tegninger og parameterkrav.

2. Hva er betalingsbetingelsene dine?

30 % forhåndsbetalt ved bankoverføring, 70 % betalt før forsendelse. Western Union og Letter of Credit er også akseptable.

3. Hvorfor ser bredden på en høystrømsbryter ut til å være den samme som på en standard?

Det er nettopp her oppfinnsomheten ligger. Den opprettholder standard 18 mm modulbredde, slik at den kan monteres sømløst på en standard DIN-skinne. Interiøret har imidlertid isolasjonsmaterialer med høyere spesifikasjoner og en spesialisert varmeavledningskanaldesign for effektivt å håndtere varmen som genereres av høye kraftbelastninger.

4. Er det noen spesielle krav ved montering av en høystrømsbryter?

Dreiemoment er nøkkelfaktoren. For strømmer rundt 100A kan selv litt løse terminalskruer generere nok varme til å smelte plasthuset i løpet av svært kort tid. PUGAO anbefaler å bruke en profesjonell momentnøkkel og regelmessig kontrollere tettheten til ledningsforbindelsene.
