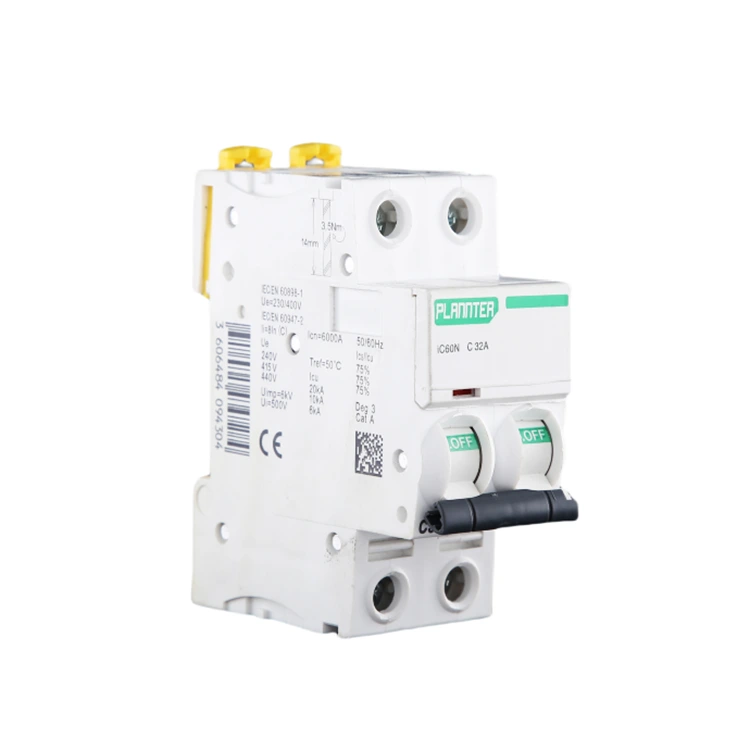

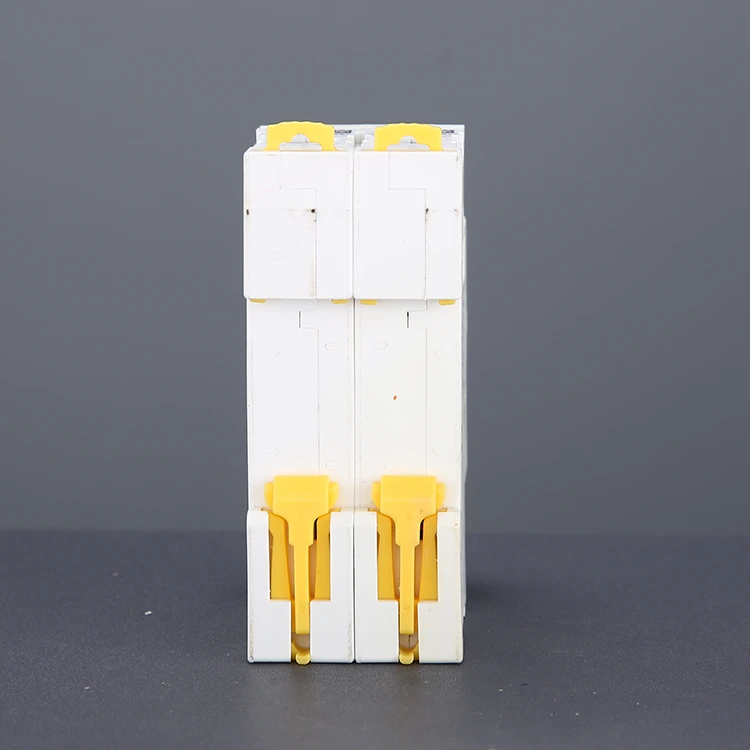

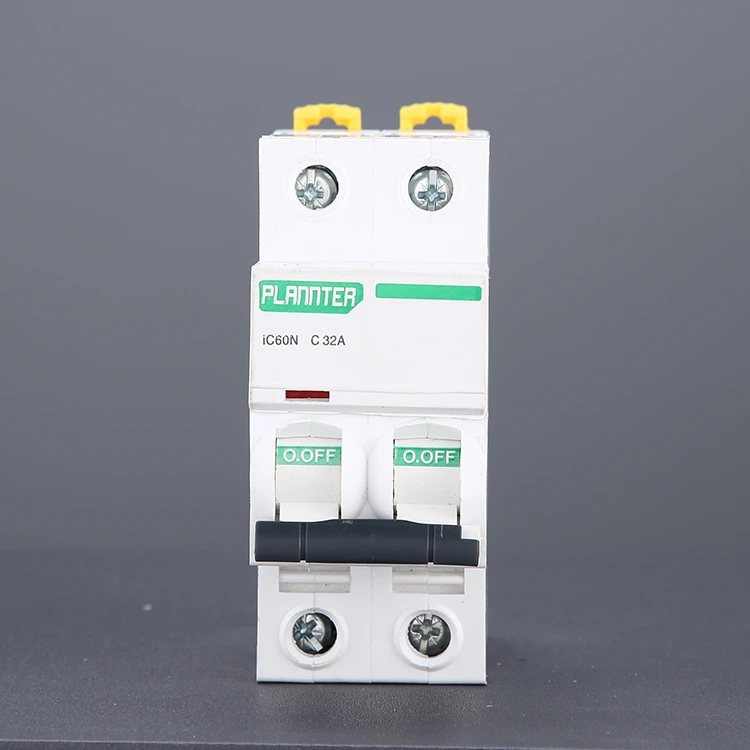

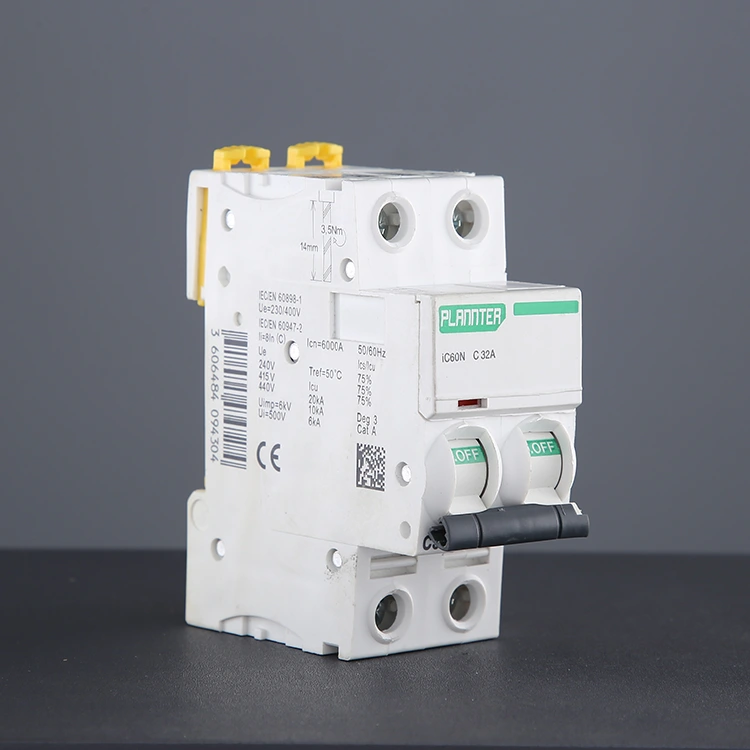

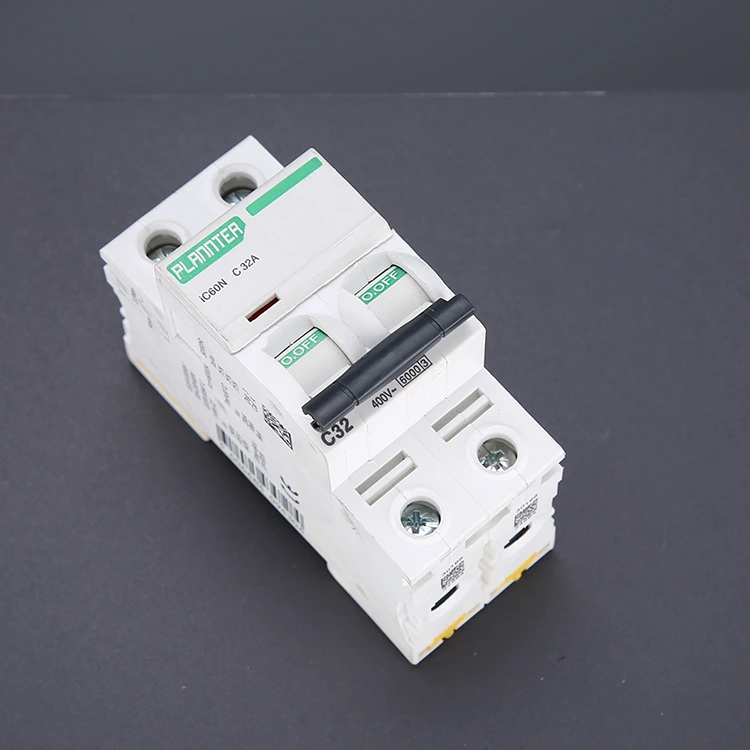

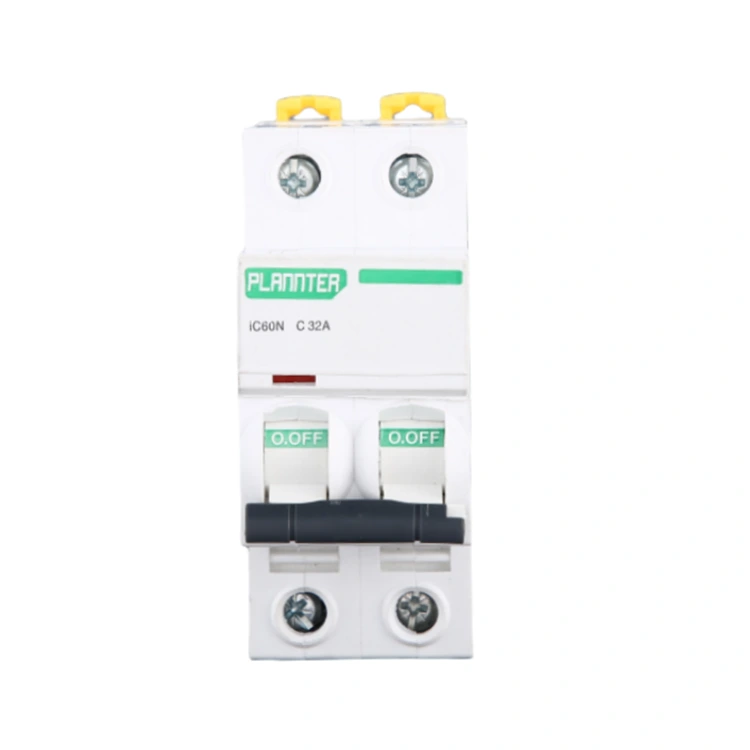

DIN-skinnemontert miniatyrbryter

I motsetning til enpolet kretsbryter (1P) som kun kobler fra brannledningen, vil 2-polet DIN-skinnemontert miniatyrbryter synkront koble fra brannledningen og nullledningen ved utløsning, og unngår risikoen for elektrisk støt på grunn av elektrifiseringen av nullledningen, som er en høyere sikkerhetsfaktor. Derfor er den spesielt egnet for applikasjoner som krever fullstendig beskyttelse mot strømbrudd, for eksempel husholdningsklimaanlegg, vannvarmere, distribusjonshovedbrytere, lite strømutstyr og så videre.

Hvorfor er DIN-skinnedesign industristandarden?

1. Modularitet og fleksibilitet

På samme måte som å bygge med blokker, kan du montere flere effektbrytere, jordfeilbrytere, kontaktorer eller releer side ved side på skinnen.

Hvis en krets krever en ekstra gren, trenger du ganske enkelt å sette inn en ny bryter i en ledig plass på skinnen – uten å måtte bytte ut hele fordelingstavlen.

2. Eksepsjonell installasjonseffektivitet

For elektrikere tar det kun sekunder å installere en DIN-skinnemontert automatsikring. Sammenlignet med tradisjonelle skrufaste metoder reduseres installasjonstiden med over 80 %.

3. Standardisering og utskiftbarhet

Ved å følge IEC 60898-standarden er PUGAO-kretsbrytere dimensjonalt fullt kompatible med merker som ABB, Schneider Electric og Siemens. Hvis du trenger å erstatte eksisterende utstyr, fungerer produktene våre som direkte erstatninger.

4. Varmespredning og vedlikehold

Skinnemontering suspenderer effektbryterne, og skaper et luftsirkulasjonsgap bak dem som letter effektiv varmeavledning.

For vedlikehold trenger du ganske enkelt å fjerne den spesifikke enheten fra skinnen, noe som eliminerer behovet for å demontere hele kabinettet.

DIN-skinnemontering vs. fastmontering: Hva er forskjellen?

Scenarier for valg av skinnemontering: Skinnemontering er det foretrukne valget for over 90 % av effektbryterapplikasjonene.

● Standard distribusjonsbokser eller skap

● Situasjoner som krever batchinstallasjon (ingeniørprosjekter)

● Forekomster der fremtidig vedlikehold eller utvidelse kan være nødvendig

● Strømdistribusjonssystemer for boliger, kommersielle og de fleste industrielle

Funksjon

Overbelastningsbeskyttelse: Når belastningsstrømmen overstiger nominell verdi i lang tid, bøyes bimetallet inne i MCB av varme, noe som utløser den mekaniske mekanismen til å virke og kutte av kretsen, og forhindrer at ledningen overopphetes og forårsaker brann.

Kortslutningsbeskyttelse: Når det oppstår en kortslutning i ledningen og strømmen øker øyeblikkelig, genererer den elektromagnetiske angriperen raskt en sterk magnetisk kraft og skyver koblingsmekanismen for å koble fra kontaktene, og realiserer millisekunders tripping.

Fullstendig isolasjon: Under vedlikehold eller overhaling kan manuell betjening av kretsbryteren samtidig koble fra brannledningen og nullledningen, for å sikre at utstyret ikke er elektrifisert og ivareta operatørens sikkerhet.

Dobbel overvåking: Denne DIN-skinnemonterte miniatyrbryteren kan overvåke gjeldende status for brannlinjen og nulllinjen i sanntid, og utføre beskyttelseshandlingen umiddelbart så snart det er noe unormalt i begge linjene.

Hvordan installere en DIN-skinnemontert effektbryter på riktig måte?

Inkludert med produktleveringen gir PUGAO en omfattende installasjons- og vedlikeholdsveiledning; Skulle du støte på problemer, kan du gjerne kontakte vårt tekniske supportteam etter salg. Siden DIN-skinnedesignen forenkler installasjonsprosessen, kan vi også tilby anbefalinger basert på standard installasjonspraksis.

Trinn 1: Koble fra strømforsyningen

Før du utfører noen operasjoner, er det viktig å kutte hovedstrømforsyningen til distribusjonsboksen. Bruk et multimeter eller spenningstester for å sjekke de innkommende terminalene; fortsett med arbeidet først etter å ha bekreftet at ingen spenning er tilstede. Vi anbefaler å bruke isolerte hansker og vernebriller.

Trinn 2: Inspiser installasjonsmiljøet

Kontroller at en standard 35 mm DIN-skinne er installert i distribusjonsboksen. Sørg for at det er tilstrekkelig klaring for å lette varmeavledning og fremtidig vedlikehold, og bekreft at skinnen er forsvarlig festet uten løshet.

Trinn 3: Monter strømbryteren på skinnen

Juster den øvre klipsen på strømbryteren med DIN-skinnen, og trykk deretter nedover til den nederste klipsen låses automatisk på plass. Enheten må være sikkert festet og fri for slingring.

Den modulære designen gjør det mulig å installere flere strømbrytere side ved side.

Trinn 4: Koble til strøm- og lastelinjer

Standard ledningskonfigurasjon innebærer å koble strøminngangen til de øvre terminalene og lastutgangen til de nedre terminalene. Bruk ledninger som oppfyller spesifisert strømstyrke (for eksempel for en 32A-bryter anbefales et ledningstverrsnitt på ≥4mm²). Stram terminalskruene godt for å forhindre løse koblinger eller overoppheting.

Trinn 5: Bekreft lednings- og installasjonsstatus

Bekreft at alle ledningsforbindelser er sikre og at ingen blanke ledninger er eksponert. Sjekk polariteten og fasesekvensen – dette er spesielt kritisk for trefasesystemer. Sørg for at kretsbryteren er i "OFF" (frakoblet) posisjon.

Trinn 6: Oppstartstesting

Etter å ha gjenopprettet hovedstrømforsyningen, sett kretsbryteren til "ON"-posisjon for å teste for riktig funksjon. Se etter unormale lyder, tegn på overoppheting eller uventet snubling.

FAQ

1. Er du et handelsselskap eller en produsent?

Vi er en profesjonell fabrikk med 10 års erfaring innen DIN-skinnemontert miniatyrbryter.

2. Godtar du tilpasset tjeneste?

Vi tilbyr OEM / ODM-tjeneste, vi kan skrive ut merkevarelogoen din på produktene. Profesjonelt teknisk team og tilbudsteam kan tilby tilfredsstillende løsninger i henhold til dine tegninger og parameterkrav.
