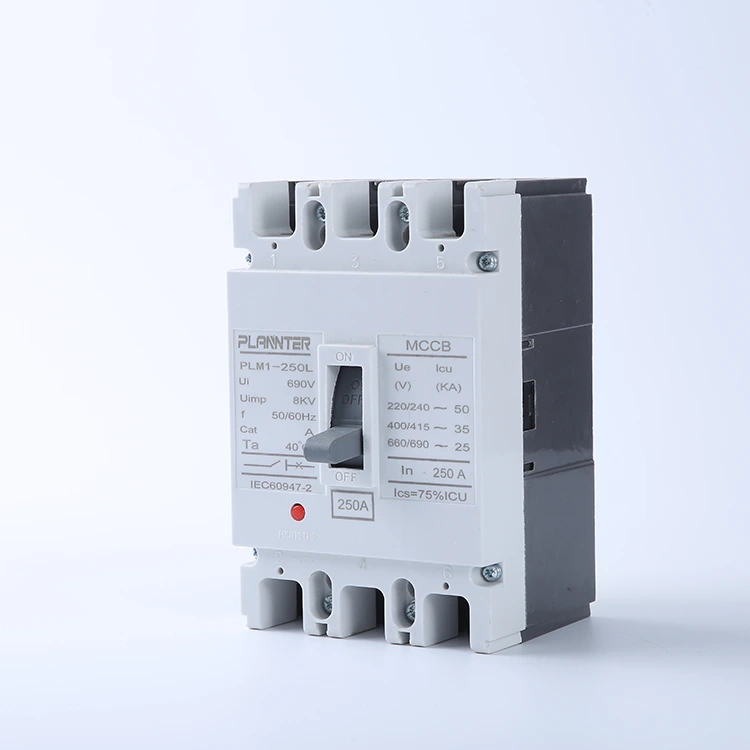

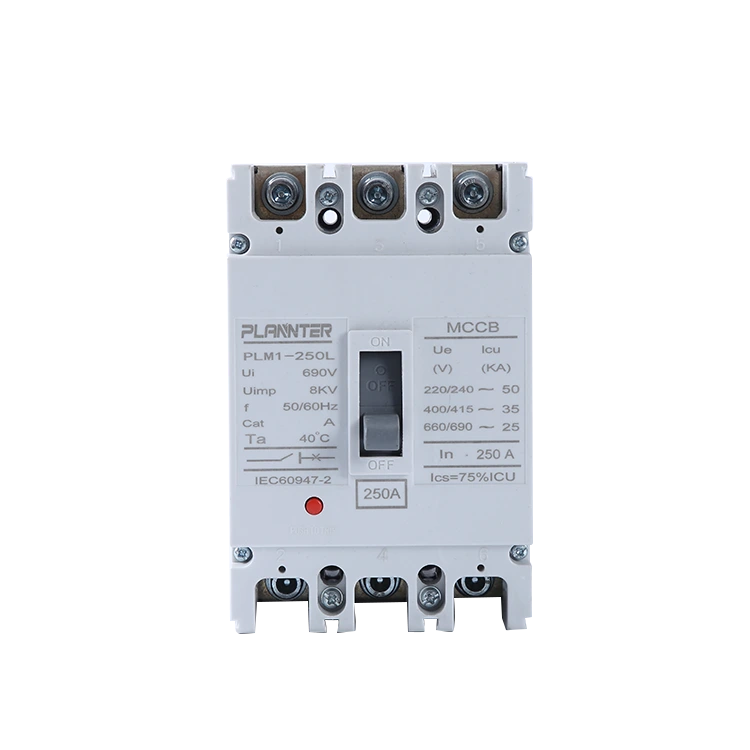

AC høyspent støpt kabinett strømbryter

AnAC høyspent støpt kabinett strømbryterer en robust kretsbeskyttelsesenhet designet for å håndtere høye strømbelastninger og ekstreme kortslutningssituasjoner. Det fungerer som det "endelige forsvaret" for kraftsystemet ditt, og sikrer avbrudd selv under alvorlige feilforhold.

Disse bryterne er bygget med lysbuebestandige og slagfaste materialer, og gir dimensjonsstabil ytelse, noe som gjør dem til den pålitelige kjernen inne i strømkontrollskap for storskala operasjoner.

Nøkkelfunksjoner og spesifikasjoner

Spenningsområde

Nominell driftsspenning:AC 400V/690V; AC High Voltage Molded Case Circuit Breaker er egnet for industrielle høyspentstrømdistribusjonsapplikasjoner og støtter trefasede treledersystemer.

Isolasjonsytelse:Har en 3000V strømfrekvensmotstandsspenning og en 8kV impulsmotstandsspenning, noe som sikrer isolasjonssikkerhet i høyspentmiljøer.

Brytekapasitet

Ultimate Short-Cuit Breaking Kapasitet:Icu når opptil 65kA–100kA, noe som muliggjør rask kretsavbrudd under ekstreme kortslutningsfeil for å tjene som systemets siste forsvarslinje.

Tjenestekortslutningskapasitet:Ics ≥ 50kA, slik at enheten kan forbli operativ selv etter flere feilavbrudd, og dermed redusere vedlikeholdskostnadene.

Nåværende vurderinger

Vurdert gjeldende:Dekker en rekke 250A–1600A, og støtter standardspesifikasjoner som 250A, 400A, 630A, 800A, 1000A, 1250A og 1600A for å imøtekomme ulike belastningskrav.

Justerbare turinnstillinger:Har et termisk utløsningsområde på 80 %–100 % In og et magnetisk utløsningsområde på 4–10 In, som muliggjør selektiv beskyttelse for å forhindre forstyrrende utløsning.

Driftsbetingelser

Omgivelsestemperatur:-25°C til +70°C, i stand til å motstå ekstreme temperatursvingninger i industrielle miljøer.

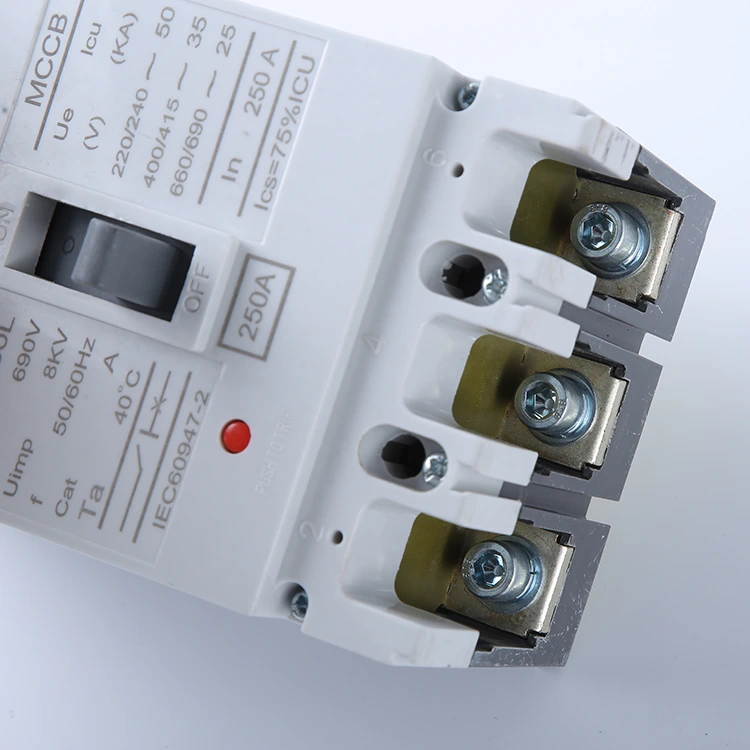

Monteringsmetode:Fast eller uttrekkbar type; støtter horisontale/vertikale samleskinneforbindelser og er kompatibel med standard installasjonsdimensjoner for fordelerskap.

Beskyttelsesklasse:IP20 (for skapinstallasjon); huset er konstruert av høytemperaturbestandig, slagfast konstruksjonsplast og samsvarer med IEC 60947-2-standarden.

Hovedforskjeller: Lavspent vs høyspentbrytere

Å forstå forskjellen mellom lavspenningsbeskyttelse (LV) og høyspenningsbeskyttelse (HV) er avgjørende for å velge riktig utstyr for strømdistribusjonssystemet ditt. Her er hvordan de sammenligner:

Lavspenningsbrytere (LV).

• Spenningsområde:Typisk vurdert for systemer opp til **1000V AC**. Vanlige klassifiseringer inkluderer 240V og 400V for boliger og lett kommersiell bruk.
• Søknader:Mye brukt i husholdningsfordelingstavler, små kommersielle bygninger og sluttkretsbeskyttelse (belysning, stikkontakter).
• Størrelse og kompleksitet:Generelt kompakt (f.eks. MCB-er) og enklere i design, med fokus på grunnleggende overbelastnings- og kortslutningsbeskyttelse uten komplekse lysbuekontrollsystemer.

Høyspenningsbrytere (HV).

• Spenningsområde:Designet for middels til høyspenningssystemer, ofte fra **3,3kV opp til 72,5kV** eller høyere.
• Bueslukking:Fordi høyspenning skaper kraftige lysbuer, vil disse bryterne (som vårAC høyspent støpt kabinett strømbryter) krever avanserte bueslukkingsteknologier, som vakuumflasker, SF6-gass eller spesialiserte gitter, for å avbryte strømmen på en sikker måte.
• Søknader:Viktig for tunge industrianlegg, kraftstasjoner, store transformatorer og hoveddistribusjonsmatere der pålitelighet er avgjørende.
• Beskyttelse:Ofte utstyrt med sofistikerte elektroniske utløserenheter for presis selektiv koordinering og fjernkontroll.

Hva er typene høyspenningsbrytere?

Høyspenningsbrytere er kategorisert etter mediet de bruker for å slukke den elektriske lysbuen. Å velge riktig type er avgjørende for systemets sikkerhet og effektivitet.

Vakuumkretsbryter (VCB)

• Prinsipp:Bruker et vakuum (trykk < 10⁻⁴ Pa) som lysbueslukking og isolasjonsmedium. Fraværet av gassmolekyler gjør det ekstremt vanskelig for en bue å opprettholde seg selv.
• Nøkkelfunksjoner:Kompakt størrelse, lang levetid og vedlikeholdsfri drift. De er miljøvennlige da de ikke bruker gass eller olje.
• Søknad:Dominerende i mellomspennings (opptil 40,5 kV) innendørs bryteranlegg.

SF6 effektbryter

• Prinsipp:Bruker svovelheksafluorid (SF6)-gass, som har en isolasjonsstyrke ~2,5x den av luft og lysbueslukkeevne ~100x bedre enn luft.
• Nøkkelfunksjoner:Utmerket ytelse i høyspent (HV) og ekstra høyspent (EHV) overføringsnettverk. De er pålitelige, men krever streng forsegling for å forhindre gasslekkasje.
• Søknad:Mye brukt i transformatorstasjoner og utendørs høyspentledninger (over 72,5kV).

Air Blast Circuit Breaker

• Prinsipp:Bruker en høytrykksblåsing av trykkluft for å blåse ut lysbuen, avkjøle og slukke den raskt.
• Nøkkelfunksjoner:Rask drift og brannsikker (ingen olje). Imidlertid er de støyende og krever et komplekst luftkompressorsystem.
• Søknad:Historisk brukt for svært høyspenningssystemer (EHV), men i stor grad erstattet av SF6 og VCB-er i moderne nett.

Hvor passer AC High Voltage MCCB?

Mens VCB-er og SF6-brytere håndterer spenninger på overføringsnivåAC høyspent MCCBer konstruert for industriell mellomspenningsdistribusjon (f.eks. 690V til 3,6kV). Den bygger bro mellom standard lavspenningsbrytere og massive høyspentbrytere, og tilbyr robust beskyttelse for tungt maskineri og kraftsentraler.

FAQ

Hva er spenningen (Un)?

Den nominelle driftsspenningen (Un) for vårAC høyspent MCCBvarierer vanligvis opp til **690V AC**. Denne vurderingen sikrer at bryteren trygt kan betjene og isolere kretser i høyspente industrielle miljøer, for eksempel store kraftsentre og tungt maskineri.

Kan jeg bruke en standard MCCB for en transformator primærside?

Ja, men det krever nøye utvalg. Bryteren skal håndtere transformatorens innkoblingsstrøm uten sjenerende utløsning. VårAC høyspent MCCBserien har justerbare magnetiske utløsningsinnstillinger (f.eks. 4–10 ganger In), slik at du kan sette terskelen høyt nok til å tolerere innkoblingsstrømmer samtidig som den gir kortslutningsbeskyttelse.

Hva er det typiske strømområdet?

Høyspente støpte boksbrytere dekker generelt høyere strømstyrkebehov sammenlignet med standard miniatyrbrytere. Vårt sortiment spenner vanligvis fra250A opp til 2500A, noe som gjør dem egnet for hoveddistribusjonsmatere og store industrielle belastninger.

Hvordan skiller de seg fra sikringer?

• Tilbakestillbar:I motsetning til sikringer som må skiftes etter en feil, kan en MCCB tilbakestilles etter utløsning.
• Justerbarhet:MCCB-er tillater justerbare turinnstillinger (termisk og magnetisk), og tilbyr presis beskyttelseskoordinering som faste sikringer ikke kan gi.
• Bytter:En MCCB kan tjene som en manuell bryter for å koble fra strømmen for vedlikehold.

Hva skjer hvis jeg bruker en AC-bryter på et DC-system?

Ikke gjør dette.AC-brytere er avhengige av at vekselstrømmen krysser null for å slukke den elektriske lysbuen. DC-strømmen krysser ikke null, noe som betyr at lysbuen ikke vil slukke og kan forårsake brann eller eksplosjon. Du må bruke en bryter som er spesifikt klassifisert for DC-applikasjoner.

Hvordan erstatter du en høyspent MCCB trygt?

Sikkerhet er viktigst. Følg disse trinnene:

1. Gjør strømløs:Slå av strømforsyningen oppstrøms og kontroller null spenning.
2. Lockout/Tagout:Sett på låseanordninger for å forhindre utilsiktet gjeninnkobling.
3. Frakople:Fjern ledningen og lastkablene (og nøytral hvis aktuelt).
4. Erstatt:Demonter den gamle enheten og installer den nyeAC høyspent støpt kabinett strømbryter, og sikre at alle koblinger er tiltrukket i henhold til produsentens spesifikasjoner.
