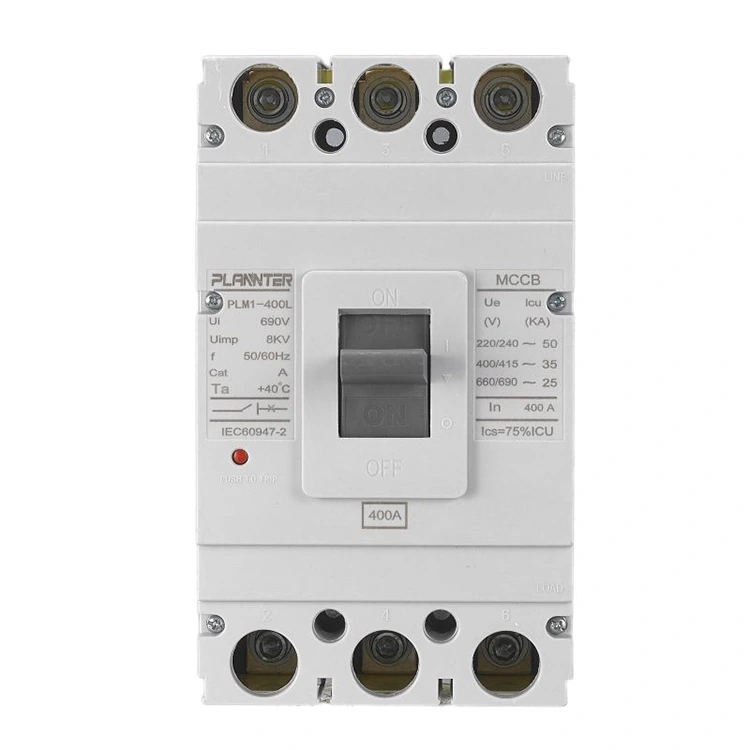

Elektrisk 400A AC støpt kassebryter

Tekniske spesifikasjoner for elektrisk 400A AC MCCB

• Merkestrøm (inn):400A
• Nominell driftsspenning (Ue):AC 400V / 415V
• Nominell isolasjonsspenning (Ui):Opp til AC 800V
• Vurdert frekvens:50 / 60 Hz
• Antall polakker:3P / 4P valgfritt
• Brytekapasitet (Icu):50kA – 65kA (IEC 60947-2)
• Vurdert tjenestebruddkapasitet (Ics):75 % – 100 % av Icu
• Type turenhet:Termisk-magnetisk / elektronisk (valgfritt)
• Turegenskaper:Justerbar overbelastning og fast/justerbar kortslutningsbeskyttelse
• Mekanisk levetid:≥ 10 000 operasjoner
• Elektrisk levetid:≥ 20 000 operasjoner
• Kontaktmateriale:Sølv-tinnoksidlegering
• Installasjonsmetode:Fast montering
• Tilkoblingstype:Tilkopling foran/bak valgfritt
• Driftsmekanisme:Manuell betjening med valgfri motorisert mekanisme
• Beskyttelsesnivå:IP20 (høyere med kapsling)
• Omgivelsestemperatur:-5°C til +40°C
• Overholdelse av standarder:IEC 60947-2, ISO9001

Produktfunksjoner:

√ Brytekapasitet når 65 kA

√ 400 A driftsstrøm

√ Kontakter laget av lavimpedans sølvlegering

√ Høyhastighets fire-stangs koblingssystem

√ Kompakt konstruksjon, enkel installasjon

√ Består streng sløyfemotstandsverifisering

√ Automatisert produksjon opprettholder ensartethet

√ Umiddelbar kortslutningsavbrudd

√ Pålitelig nedstrøms kretssikring

√ Kostnadseffektivt med redusert vedlikeholdsbehov

Viktige fordeler med 400A AC MCCB

Høystrømshåndtering:

• Vurdert til 400A for å håndtere tunge belastninger i store elektriske systemer
• Støtter pålitelig drift av hovedpaneler og nedstrømsutstyr

Justerbare turinnstillinger:

• Termisk-magnetisk utløserenhet tillater finjustering for overbelastnings- og kortslutningsbeskyttelse
• Optimaliserer beskyttelse basert på belastningstype og applikasjonsscenario

Høy bruddkapasitet:

• Ultimativ bruddkapasitet (Icu) på 50–65 kA i henhold til IEC 60947-2 standarder
• Avbryter raskt alvorlige feilstrømmer for å beskytte utstyr og kabler

Kompakt design:

• Plassbesparende løsning sammenlignet med tradisjonelle rammebrytere
• Enkel å installere og vedlikeholde i paneltavler og kraftfordelingsenheter

Allsidig tilbehør:

• Valgfrie hjelpekontakter, shuntturer og alarmmoduler for systemintegrasjon
• Kompatibel med ulike kontroll- og overvåkingsoppsett

Holdbarhet og pålitelighet:

• Sølv-tinnoksidlegeringskontakter med presisjonsstempling og lasersveising
• Elektrisk levetid over 20 000 sykluser og lav kontaktmotstand under 35 mikro-ohm
• Avansert montering og kalibrering sikrer konsistent driftskraft og ytelse

Forbedret sikkerhet:

• Magnetisk åk av silisiumstål med høy permeabilitet sikrer en kortslutningsrespons på under 10 ms
• 100 % fabrikkinspeksjon med momentkalibrerte terminalskruer og verifisering av sløyfemotstand
• Pålitelig beskyttelse mot elektriske feil og økt personellsikkerhet

FAQ

Hva er hovedapplikasjonen til en 400A MCCB?

• Den elektriske 400A AC-støpt kapslingsbryter brukes i hovedstrømfordelingspaneler for industrielle, kommersielle og store boligsystemer.
• Beskytter kretser mot overbelastning, kortslutninger og feilstrømmer.
• Sikrer pålitelig drift av nedstrømsutstyr som motorer, transformatorer og store apparater.

Er 400A-turinnstillingen justerbar?

• Ja, MCCB har en termisk-magnetisk utløserenhet med justerbare innstillinger.
• Tillater tilpasning basert på lasttype og sikkerhetskrav.
• Hjelper med å forhindre snuble og samtidig opprettholde effektiv beskyttelse.

Hva er forskjellen mellom 3P og 4P 400A MCCBer?

• 3P MCCB: Beskytter trefasekretser, og etterlater nøytrallinjen ubrutt.
• 4P MCCB: Beskytter trefasekretser pluss den nøytrale linjen, og tilbyr fullstendig frakobling.
• Valget avhenger av systemkrav og sikkerhetsstandarder.

Hvilken kabelstørrelse bør jeg bruke for en 400A MCCB?

• Kabelstørrelse avhenger av installasjonstype, isolasjonsmateriale og tillatt spenningsfall.
• Vanligvis er 400A MCCB-er sammenkoblet med kabler fra 120 mm² til 185 mm² kobberledere.
• Kontakt Pugao Electric for nøyaktige anbefalinger basert på spesifikke prosjektforhold.

Hvor ofte bør en 400A MCCB testes?

• Periodisk inspeksjon anbefales, vanligvis hver 6.–12. måned for kritiske systemer.
• Test for mekanisk drift, utløsningsrespons og tilkoblingsintegritet.
• Sikrer at den elektriske 400A AC-støpt kretsbryteren opprettholder pålitelig beskyttelse gjennom hele levetiden.
