4P elektronisk trippenhet

Her hos Pugao (Plannter Electric) er vår kjernetro at elektrisk sikkerhet ikke bør være en luksus – det er grunnfjellet for et trygt og komfortabelt liv. Tenk på vår 100A, 4P elektroniske utløsningsenhet: vi bruker høykvalitets herdeplast for foringsrøret, som er sprøytestøpt under høy varme og trykk. Denne avanserte produksjonsprosessen gir enestående dimensjonsstabilitet, forbedret isolasjonsstyrke og jevn lysbuemotstand, noe som gir deg tillit til din elektriske infrastruktur. Har du spørsmål? Ta gjerne kontakt! Vi er glade for å snakke og samarbeide for å sikre din elektriske sikkerhet.

Send forespørsel

produktbeskrivelse

De4P elektronisk trippenheter en avansert beskyttelsesmodul som brukes i støpte kretsbrytere (MCCB), designet for å overvåke og kontrollere alle fire ledere i et trefaset fireledersystem (L1, L2, L3 og Neutral). I motsetning til tradisjonelle tre-polede systemer, sikrer den full isolasjon og beskyttelse, noe som gjør den til en kritisk løsning for moderne elektrisk distribusjon hvor sikkerhet og strømkvalitet er avgjørende.

Styrer og beskytter fase- og nøytralledere samtidig
Gir intelligent og presis feildeteksjon
Forbedrer systemsikkerheten i komplekse elektriske miljøer

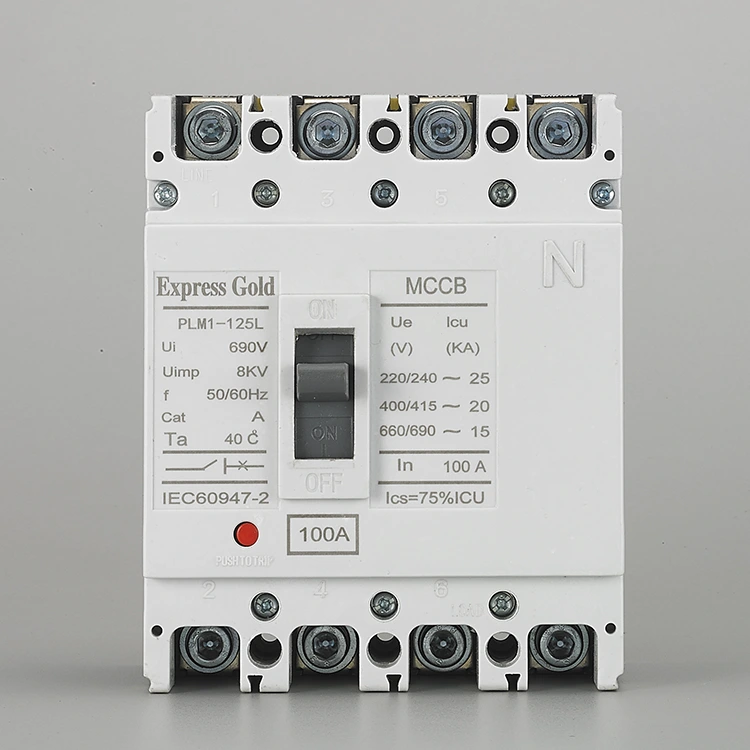

4P Electronic Trip Unit

Produktspesifikasjon

Type	Merkestrøm (A)	Polnummer	Nominell isolasjonsspenning (V)	Nominell driftsspenning (V)	Ultimativ kortslutningsbryterkapasitet (KA)	Tjener kortslutningsbryterkapasitet (KA)	Utnyttelseskategori
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225.250.315.400				50	35
PLM1-400M	225.250.315.400				65	42
PLM1-630L	400 500 630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630 700 800	3			70	50
PLM1-800H	630 700 800				100	65
PLM1-1250	80 010 001 250				65	32.5
PLM1-1250	80 010 001 250				65	32.5

Nøkkelfunksjoner og fordeler

Nøytral beskyttelse

Gir direkte overvåking og beskyttelse av nøytrallederen
Forhindrer nøytral overbelastning forårsaket av harmoniske strømmer fra ikke-lineære belastninger
Sørger for at alle poler, inkludert nøytrale, er frakoblet under feil
Løser sikkerhetshull som finnes i tradisjonelle trepolede brytere

Justerbar beskyttelse

Utstyrt med elektroniske turinnstillinger for presis beskyttelseskontroll
Overbelastning, kortslutning og øyeblikkelig beskyttelsesparametere til 4P elektroniske trippenheter er fullt justerbare
Forbedrer selektivitet og koordinering i distribusjonssystemet
Reduserer unødvendig snubling og forbedrer systemets oppetid

Avanserte funksjoner

Sikrer full kretsisolasjon, og forhindrer tilbakematingsrisiko
Forbedrer sikkerheten under vedlikeholds- og serviceoperasjoner
Opprettholder nøytral integritet i kraftoverføringsscenarier
Støtter sikker veksling mellom nett- og generatorstrøm

Måling og kommunikasjon

Støtter sanntidsovervåking av strøm over alle fire polene
Valgfrie kommunikasjonsgrensesnitt for systemintegrasjon
Muliggjør databasert diagnostikk og prediktivt vedlikehold
Forbedrer synlighet og kontroll over elektrisk infrastruktur

Søknader

Hovedstrømbryter i bygg- og industrifordelingstavler
Automatisk overføringsbryter (ATS)-systemer som bruker 4P elektroniske trippenheter for sikker strømsvitsjing.
Trefase fireledersystemer som krever full isolasjon
Kommersielle og industrielle anlegg med følsomme eller ikke-lineære belastninger
Kritiske miljøer hvor kontinuerlig kraft og sikkerhet er avgjørende

FAQ

Hva er 4P4D vs. 4P3D?

4P4D (fire pol fire-deteksjon):Alle fire ledere (L1, L2, L3, N) er fullstendig overvåket og beskyttet
4P3D (fire pol tre-deteksjon):Bare de tre fasede lederne overvåkes, mens nøytralen er slått, men ikke aktivt beskyttet
4P4D gir høyere sikkerhet ved å inkludere nøytralstrømdeteksjon og beskyttelse
De4P elektronisk trippenhetmed 4P4D anbefales for systemer med harmoniske belastninger eller følsomt utstyr

Kan den nøytrale beskyttelsen justeres?

Ja, nøytrale beskyttelsesinnstillinger er vanligvis justerbare i avanserte turenheter
Brukere kan konfigurere nøytrale strømbeskyttelsesnivåer (f.eks. 50 %, 100 % eller deaktivert)
Justering hjelper til med å matche systemkrav og belastningsegenskaper
Forbedrer fleksibiliteten i applikasjoner med varierende nøytrale strømforhold

Hva er hensikten med nøytral beskyttelse?

Forhindrer overoppheting og skade forårsaket av overdreven nøytralstrøm
Adresserer harmonisk forvrengning fra ikke-lineære belastninger (f.eks. UPS, LED-belysning, IT-utstyr)
Sikrer sikker drift i tre-fase fire-leder systemer
De4P elektronisk trippenhetsikrer full beskyttelse ved å overvåke både fase- og nøytralledere

Hvordan tester du turenheten?

Bruk den innebygde testknappen (hvis tilgjengelig) for funksjonskontroller
Bruk sekundær strøminjeksjonstesting for presis kalibreringsverifisering
Bekreft utløsningsrespons under simulert overbelastning eller feiltilstander
Regelmessig testing sikrer pålitelighet og samsvar med vedlikeholdsstandarder

Hva betyr det hvis en statuslampe lyser?

Strømindikator:Utløserenheten er strømførende og fungerer normalt
Alarmindikator:Advarselstilstand som overbelastning eller pre-trip signal
Turindikator:Bryter har løst ut på grunn av en feiltilstand
Feilkodevisning (hvis tilgjengelig):Gir detaljert feildiagnostikk
Statuslamper hjelper operatører raskt å identifisere systemforhold og iverksette tiltak
