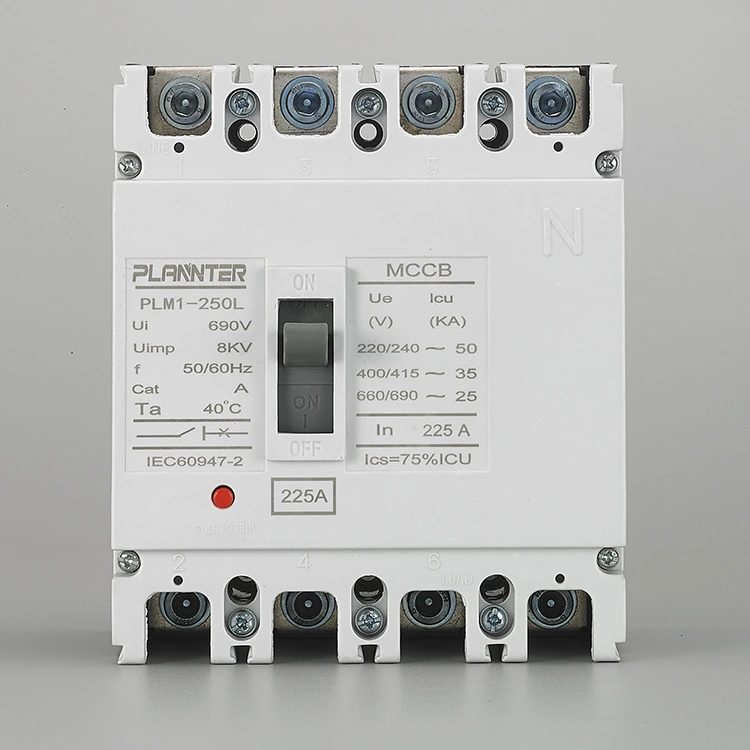

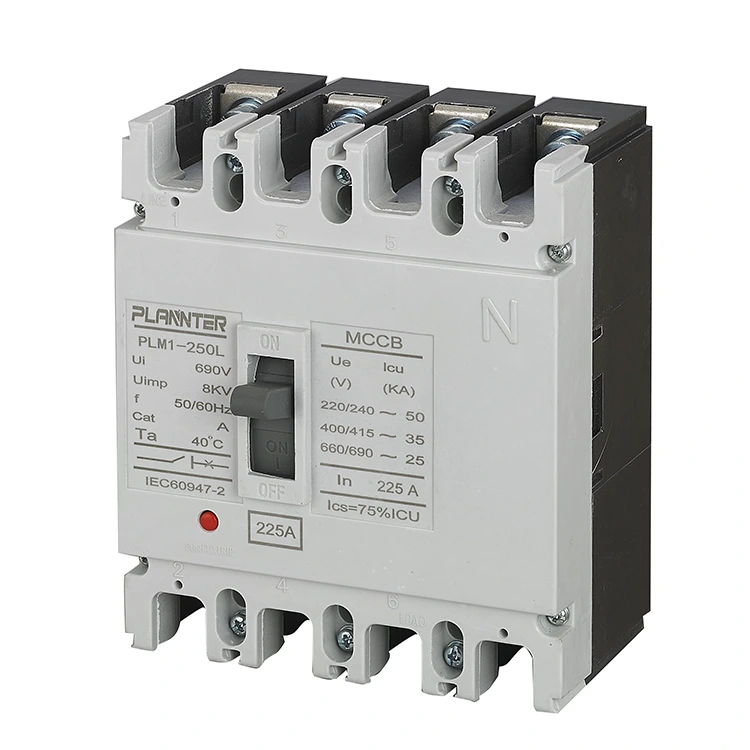

AC 4-polet støpt boks effektbryter 225A

Hva er en AC 4-polet strømbryter 225A?

DeAC 4-polet støpt boks effektbryter 225Aer en spesialisert elektrisk beskyttelsesenhet designet for å sikre trefasekretser med en nøytral linje (L1, L2, L3, N). Den er klassifisert for 225 Ampere og fungerer som en kjernekomponent for middels kraftdistribusjon, og beskytter nedstrømsutstyr mot overbelastning og kortslutning samtidig som den sikrer total systemisolasjon.

Hvordan det fungerer, fungerer og feilsøker

Operasjonell mekanisme

Enheten har en klar, responsiv manuell betjeningsmekanisme med tydelig taktil tilbakemelding. Håndtaksposisjonene er eksplisitt merket:

• PÅ:Kretsen er lukket og spenningssatt.
• AV:Kretsen er åpen og strømløs.
• TRISTET:Mellomposisjon som indikerer en feil har oppstått.

Arbeidsprinsipp

AC 4-polet støpt kapselbryter 225A bruker en termisk-magnetisk utløserenhet for tolags beskyttelse:

• Termisk beskyttelse (overbelastning):Bruker et bimetallisk element for å gi omvendt-tidsutløsning. Jo høyere overbelastningsstrøm, jo ​​raskere går turen.
• Magnetisk beskyttelse (kortslutning):Gir en øyeblikkelig respons på klare høye feilstrømmer (opptil titalls kA) umiddelbart.

Igangkjøring og tilbehør

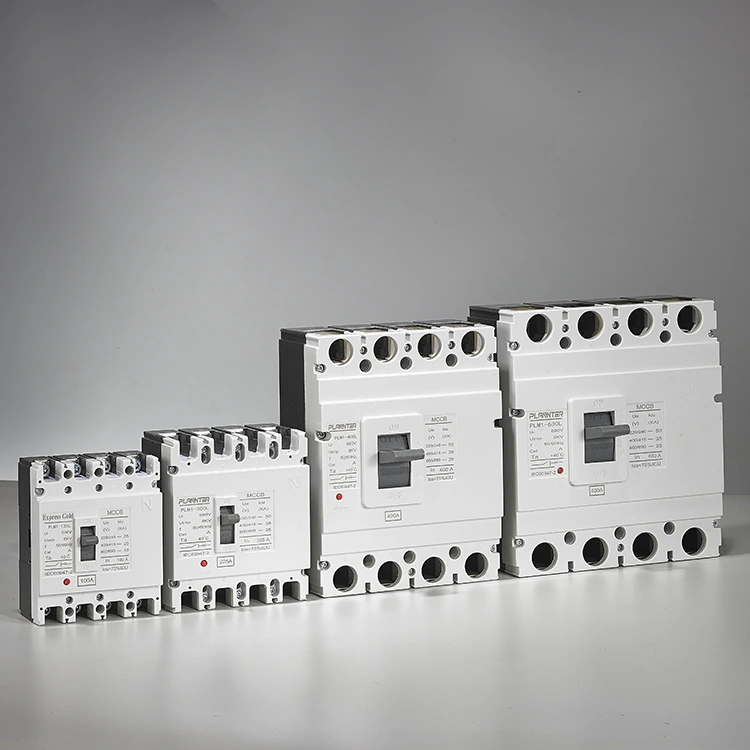

Serien tilbyr sterk utvidbarhet for spesifikke applikasjonsbehov. Igangkjøring innebærer å installere de nødvendige tilleggene i de angitte sporene:

• Hjelpekontakter:For fjernsignalering av bryterens status.
• Shuntfrigjøring:Tillater fjernutløsning/åpning av bryteren.
• Underspenningsutløser:Utløser automatisk bryteren hvis spenningen faller under et sikkert nivå.
• RCD-modul:Legger til jordlekkasjebeskyttelse for omfattende sikkerhet.

Viktige tekniske funksjoner og spesifikasjoner

Kapasitet

Merkestrøm på225A, egnet for mellomfordelingsbelastninger.

polakker

4-polet (4P):Beskytter tre faser pluss nøytralen, og sikrer fullstendig isolasjon av kretsen.

Spenning

Designet for standard AC distribusjonsnettverk (vanligvis 400V/690V AC).

Turenhet

StandardTermisk-magnetiskenhet med justerbare eller faste innstillinger avhengig av modellvariant.

Avbryt vurderinger

Høy kortslutningsbrytende kapasitet (Icu) som kan håndtere titalls kiloampere trygt.

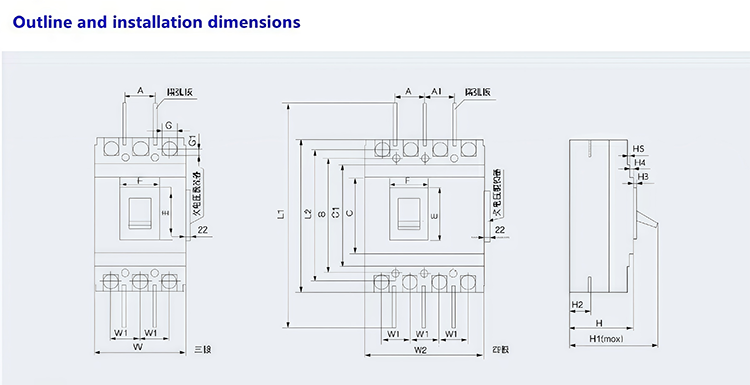

Montering

Benytter sikkerboltede forbindelser, som sikrer et pålitelig elektrisk grensesnitt for høystrømsapplikasjoner.

Konstruksjon

Robust støpt kassedesign som er slagfast og formstabil.

Kvalitetssikring og levering

Hos Pugao Electric er prinsippet vårt "å forhindre at defekter går videre til neste trinn."

• 100 % inspeksjon:Hver enhet gjennomgår mekaniske, elektriske og miljømessige tester før forsendelse.
• Eksportemballasje:AC 4-polet strømbryter 225A er sikret for å tåle langdistansehåndtering.
• Rask levering:Vanlige modeller er ofte tilgjengelige fra lager, mens tilpassede bestillinger følger en bekreftet produksjonstidslinje.

<

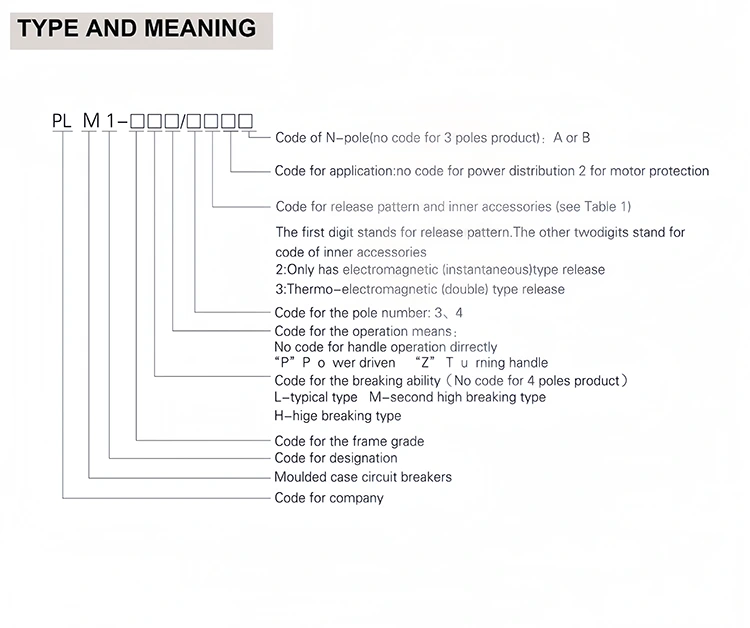

Produktspesifikasjon

FAQ

Hvorfor bruke en 4-pol i stedet for en 3-pol?

En 4-polet bryter kobler fra alle tre faseneognøytrallederen samtidig. Dette er viktig for:

• Sikkerhet:Sikrer total isolasjon av kretsen for vedlikeholdspersonell.
• Backup Power Systems:Nødvendig for overføringsbrytere (ATS) for å forhindre nøytral-til-jord-sløyfer ved veksling mellom nett- og generatorkraft.
• Harmonisk demping:Beskytter mot nøytrale strømmer forårsaket av ikke-lineære belastninger (som VFD-er og datamaskiner).

Hva er spenningsvurderingen?

DeAC 4-polet støpt boks effektbryter 225Aer vanligvis vurdert for standard industrielle distribusjonsspenninger, som vanligvis støtter400V til 690V ACsystemer. Se det spesifikke merkeskiltet på enheten for nøyaktig nominell driftsspenning (Ue) og isolasjonsspenning (Ui).

Hva er Trip Unit Type?

Standardmodeller bruker enTermisk-magnetisk utløserenhet:

• Termisk:Gir inverstidsbeskyttelse mot overbelastning ved hjelp av en bimetalllist.
• Magnetisk:Gir øyeblikkelig beskyttelse mot kortslutning.

Merk: Elektroniske utløserenheter kan være tilgjengelige for mer nøyaktige innstillinger.

Hva er bruddkapasiteten?

Brytekapasiteten (Icu) varierer etter spesifikk modellvariant, men er designet for å håndtere betydelige feilstrømmer som er typiske for mellomfordeling. DeAC 4-polet støpt boks effektbryter 225Atilbyr generelt en brytekapasitet som strekker seg fra25kA opp til 85kA(ved 400V), for å sikre at den trygt kan avbryte kortslutninger uten skade.
