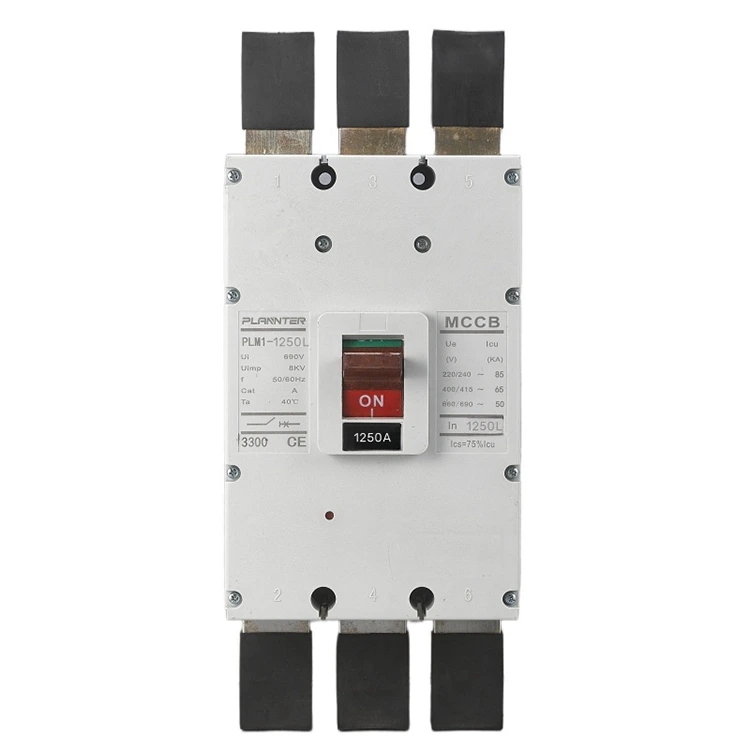

AC 690V Støpt Case Breaker

Hva er en AC 690V Molded Case Breaker?

AnAC 690V Støpt Case Breakerer en høyspenningsbeskyttelsesenhet designet for å beskytte elektriske kretser mot overbelastning, kortslutninger og feil. I motsetning til standard 400V brytere, er denne enheten konstruert for å håndtere høyere spenningsnivåer, noe som gjør den ideell for å redusere kabelstørrelser og forbedre energieffektiviteten i tung industri og store kommersielle applikasjoner.

Produktspesifikasjon

Nøkkelfunksjoner og tekniske spesifikasjoner

Spenning og kapasitet

• Nominell spenning:690V AC (50/60Hz).
• Korttidsmotstandsstrøm (Icw):Vurdert til 85 kA/1s til 100 kA/1s, noe som sikrer at enheten forblir intakt under kortslutningstopper.
• Tjenestebrytekapasitet (Ics):75 % til 100 % av Icu, slik at bryteren kan gå tilbake til drift uten vedlikehold etter å ha ryddet en feil.

Nåværende vurderinger

Tilgjengelig i ulike rammestørrelser, inkludert høystrømsmodeller opp til1250A, egnet for hoveddistribusjonsmatere.

Turenheter

Utstyrt med intelligente utløserenheter som tilbyr trinnvis beskyttelse:

• Lang tids forsinkelse:For overbelastningsbeskyttelse (invers-tidsutløsning).
• Kort forsinkelse:For selektiv koordinering ved delvis kortslutning.
• Øyeblikkelig operasjon:For kritiske kortslutningsavbrudd (15ms–30ms total brytetid).

Standarder

Fullt kompatibel med IEC 60947-2 og GB-standarder, og sikrer global kompatibilitet og sikkerhet.

Viktige fordeler

Hvorfor velge vårAC 690V Støpt Case Breaker?

• Overlegen stabilitet:Høy Icw-rating garanterer dynamisk og termisk stabilitet mot plutselige kortslutninger.
• Uavbrutt strøm:Høy Ics-evne betyr at bryteren kan håndtere maksimalt med feil og fortsette å jobbe, noe som minimerer nedetiden.
• Selektiv beskyttelse:Nøyaktige utløsningsinnstillinger sikrer at bare den defekte kretsen er isolert, og holder hovedledningen aktivert.

Søknader

Våre brytere er avgjørende for sentral kraftdistribusjon i krevende miljøer:

• Tungindustri:Kjemiske anlegg, stålfabrikker og bilproduksjonsanlegg.
• Kritisk infrastruktur:Sentrale kraftrom på større sykehus og flyplassterminaler.
• Store bygninger:Beskyttelse av sensitive utstyrsrom og fordeling av kraft til hele bygningsfløyer.

Hvorfor velge Pugao Electric?

Som en profesjonellProdusentiKina, tror vi at avansert utstyr er grunnlaget for kvalitet.

• Intelligent produksjon:Vi bruker automatiserte viklingsmaskiner og datastyrte presisjonssprøytestøpesystemer.
• Konsekvent kvalitet:Nøkkelbolter trekkes til med kalibrerte verktøy, og hver enhet testes for slag, kontakttrykk og fulllastdrift.
• Rask levering:Våre effektive produksjonslinjer lar oss levere bestillinger raskt uten å gå på akkord med ytelsen.

FAQ

Hva er bruddkapasiteten til en 690V AC MCCB?

Enhetene våre har typisk en maksimal bruddkapasitet (Icu) på opptil 100kA og en servicebrytekapasitet (Ics) på 75-100 % av Icu.

Hvilke strømverdier er tilgjengelige for 690V MCCB-er?

Vi tilbyr et bredt spekter av klassifiseringer, typisk fra 100A opp til 1250A eller 1600A, avhengig av rammestørrelsen.

Hva er de vanlige reisetypene?

Vanlige typer inkluderer Thermal-Magnetic (TM) for generell bruk og elektronisk (mikroprosessorbasert) for presis beskyttelse og kommunikasjon.

Er 690V brytere egnet for DC?

Generelt sett nei. AC-brytere er avhengige av strømnullkryssing for å slukke lysbuer. DC-systemer krever spesifikke DC-klassifiserte brytere med mindre AC-bryteren er eksplisitt redusert og sertifisert for DC-bruk.

Hvor brukes 690V MCCBer?

De brukes i tung industriell distribusjon, fornybar energi (sol/vind) og store kommersielle anlegg for å redusere kabelkostnader og forbedre effektiviteten.

Hva er forskjellen mellom en 400V og 690V MCCB?

En 690V MCCB har høyere isolasjonsstyrke og lysbueslukkende evner for å håndtere høyere spenningsbelastning på en sikker måte.

Hva betyr 3-polet og 4-polet?

3-polet brytere beskytter tre faser (L1, L2, L3). 4-polet brytere beskytter tre faser pluss den nøytrale (N) lederen.
