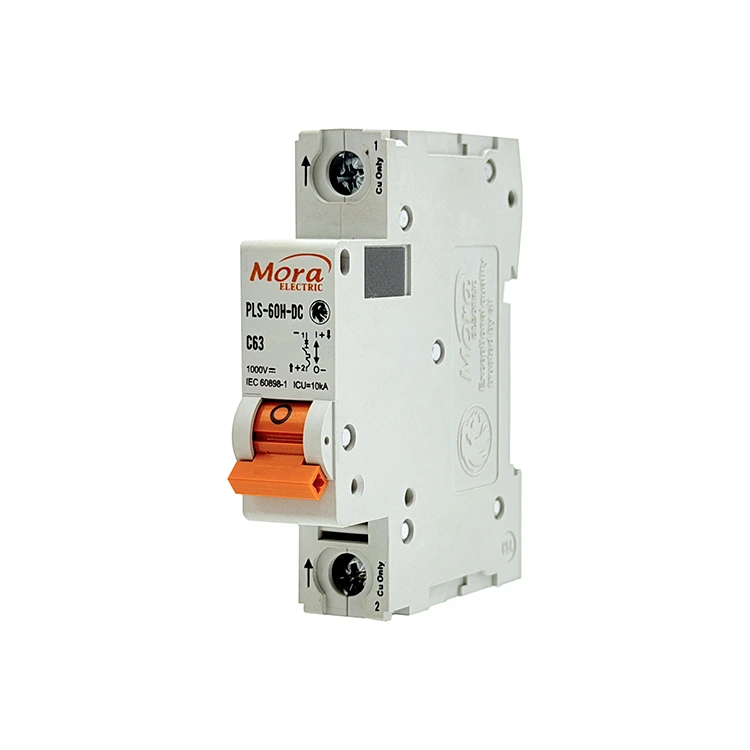

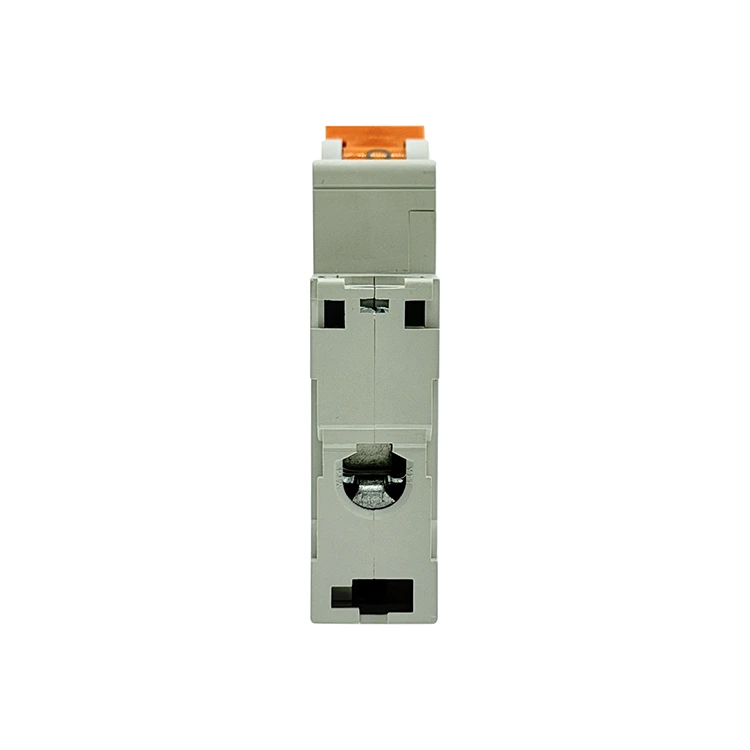

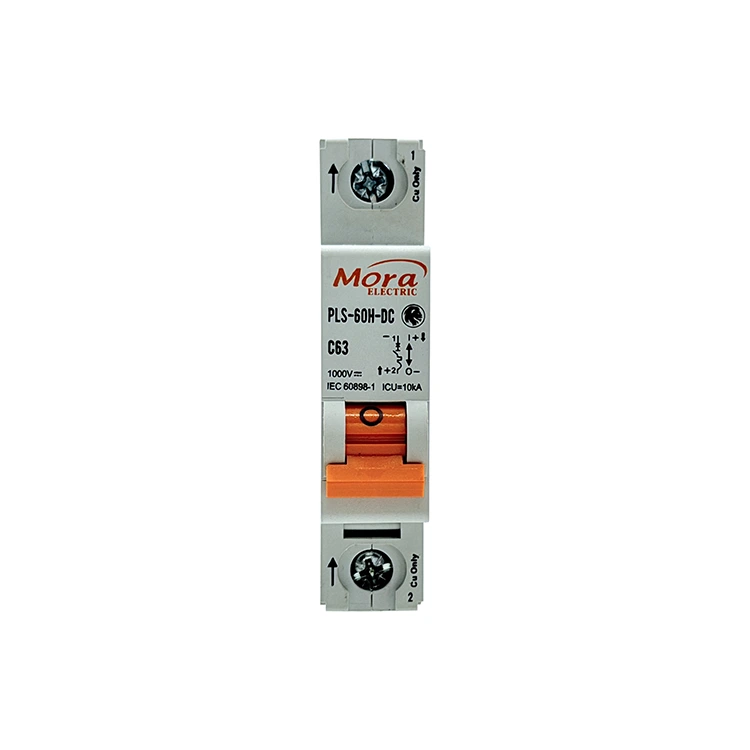

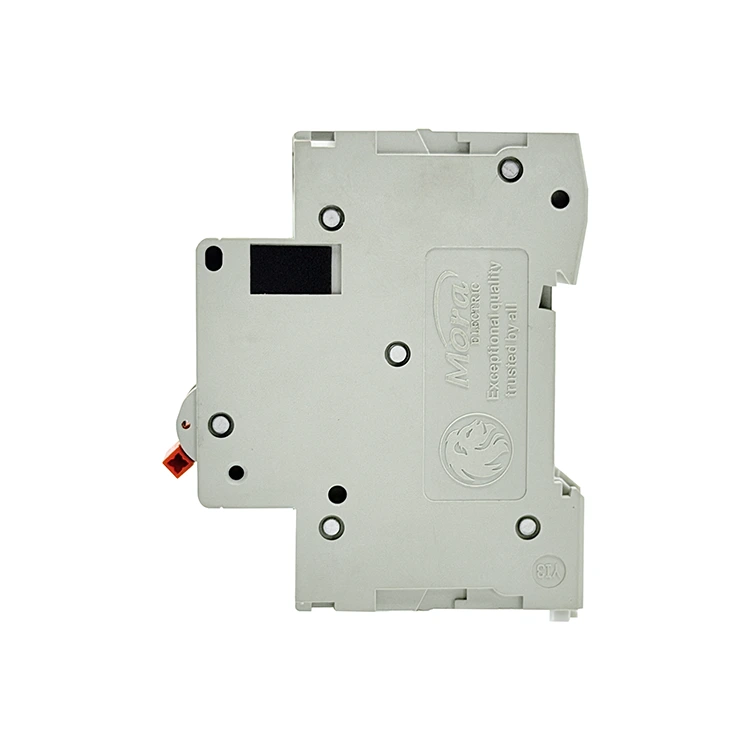

C65 1 polet likestrømsbryter

PUGAO (merke: Mora) opererer som en spesialisert C65 1 Pole DC Circuit Breaker-fabrikk i Kina, og leverer kraftige enpolede brytere konstruert spesielt for DC-applikasjoner; vår 1P termisk-magnetiske bryter har et permanent magnet lysbueslukkingssystem for å eliminere kontaktbrenning i solstrenger og telekommunikasjonsnettverk.

Teknisk definisjon og praktiske anvendelser

C65 1-polet likestrømsbryter er en mekanisk bryter designet for å beskytte enfasede elektriske DC-sløyfer. I motsetning til vekselstrøm (AC) linjer, mangler en likestrømsløyfe et naturlig nullkrysspunkt. Når kontakter åpner under belastning, er den resulterende elektriske lysbuen kontinuerlig og svært stabil.

Vår enpolede bryter isolerer den positive skinnen til en DC-krets, ved å bruke målrettet mekanisk kraft og magnetisk akselerasjon for å bryte feil før de forårsaker systemomfattende termisk skade.

Solcelleanlegg

I bolig- og kommersielle solcellepaneler gir individuelle panelstrenger ut kontinuerlige likespenninger. Denne kretsbryteren er installert i kombinasjonsbokser ved utgangslaget (fra 12V til 250V DC). Den isolerer individuelle strenger, og forhindrer omvendt strømfeil eller kortslutninger i å spre seg over solcellepanelet.

Telekomdatasentre og UPS-systemer

Moderne kommunikasjonsmaskinvare kjører på 48V til 110V DC batteribackupsystemer. C65 1-polet likestrømsbryter gir målrettet beskyttelse for individuelle utstyrsrack, og isolerer lokaliserte komponentfeil uten å avbryte strømmen til tilstøtende nettverkssystemer.

Industriell automasjon

Lokaliserte industrielle DC-kontrollsløyfer, materialhåndteringssystemer og interne batteristyringskretser for elektriske kjøretøy bruker enpolede brytere for å etablere distinkte, trygt isolerte strømsoner mellom lademoduler og primærbatterilagring.

Tekniske spesifikasjoner

Følgende matrise skisserer standardiserte driftsgrenser og materialsammensetninger verifisert på våre kvalitetskontrolltestbenker:

Kjerne tekniske fordeler

1. 5 millisekunders magnetisk lysbueslukking

Likestrømsbuer kan ødelegge kobberkontakter i løpet av en brøkdel av et sekund hvis de ikke krysses av. For å løse dette har vår C65 1-polet likestrømbryter to interne permanentmagneter. Når en feil oppstår og kontaktene skiller seg, tvinger magnetfeltet lysbuen bort fra kontaktflatene og driver den inn i et 9-platers stålkjølerist. Gitteret deler seg, avkjøler og slukker lysbuen innen 5 millisekunder, noe som minimerer slitasje på kontaktflatene.

2. Høypresisjon bimetallisk overbelastningskontroll

Kontinuerlige overbelastninger forringer gradvis ledningsisolasjonen, og skaper en alvorlig brannfare. PUGAO (Mora) bruker kalibrerte bimetallstrimler som består av to bundne metaller med forskjellige termiske ekspansjonshastigheter. Kontinuerlig overstrøm varmer opp stripen, og får den til å bøye seg forutsigbart og utløse utløserspaken. Dette mekaniske oppsettet forhindrer falske trips forårsaket av korte oppstartsspiker samtidig som det sikrer pålitelig isolasjon under ekte overbelastning.

3. Automatisert punktsveising

Manuell intern montering kan føre til variable tilkoblingsmotstander og inkonsekvente utløsningspunkter. Vårt produksjonsanlegg benytter et automatisert samlebånd utstyrt med automatiserte punktsveiseenheter. Ved å feste de interne kobbershuntene og utløsemekanismene i presise posisjoner, sikrer vi jevn intern motstand i alle produksjonskjøringer, og forhindrer lokal overoppheting inne i distribusjonsskap.

Feltinstallasjon

1. Isoler strømkilden:Sikkerhetsoppsett. Åpne den primære solenergiutkoblingsbryteren eller batteriisoleringssikringsblokken oppstrøms. Bruk et kalibrert digitalt multimeter for å verifisere at det er 0V tilstede på den innkommende linjen før du monterer C65 1-polet DC Circuit Breaker maskinvare.

2. Fest på DIN-skinne:Innkapslingsmontering. Fest bunnen av bryteren på en standard 35 mm DIN-skinne. Sørg for at både de øvre og nedre fjærbelastede festeklipsene låses godt på plass, og forhindrer bevegelse når du bruker vippehåndtaket.

3. Juster polaritetsindikatorer:Kritisk trinn. DC-brytere er retningsbestemte. Finn (+) og (-) indikatorene stemplet ved siden av terminalportene. Den positive innkommende forsyningsledningen må gå inn i den angitte positive inngangsterminalen. Reversering av denne ledningen forhindrer de interne magnetene i å trekke den elektriske lysbuen inn i kjølenettet.

4. Momentlederterminaler:Endelig bekreftelse. Sett avisolerte kobberledere rent inn i tunnelterminalene. Bruk en kalibrert skrutrekker for å stramme terminalskruene til 2,0–2,5 Nm. Løse koblinger forårsaker lokal oppvarming og for tidlig termisk utløsning.

Vanlige spørsmål om teknisk og ingeniørfag

Hvorfor kan ikke denne enpolede DC-bryteren brukes i en standard AC-fordelingslinje?

Det interne lysbueundertrykkingssystemet er avhengig av retningsbestemte permanentmagneter. I et AC-system veksler strømmen kontinuerlig retning 50 eller 60 ganger per sekund. Denne vekselstrømmen tvinger buen utover mot plasthuset i stedet for innover i stålkjøleristen, noe som forårsaker katastrofal svikt i skallet.

Hva får en DC-bryter til å deformeres eller smelte hvis ledningspolariteten ved et uhell blir reversert under feltinstallasjon?

Når polariteten er reversert, frastøter det interne magnetfeltet den elektriske lysbuen bort fra kjølegitteret og holder den rett over kontaktene i sølvlegering. Den fangede lysbuen genererer lokaliserte temperaturer som overstiger 1000 °C, og smelter de interne mekanismene og PA66-polymerhuset i stedet for å slukke det trygt.

Hvordan endrer omgivelsestemperaturen inne i en forseglet kombinasjonsboks termisk utløsningsterskel?

Våre bimetallstrips er kalibrert for en basistemperatur på 30°C. Hvis det indre av en forseglet distribusjonsboks når 50 °C på grunn av direkte sollys, forvarmes den bimetalliske stripen inne i C65 1-polet DC-kretsbryter, noe som får den til å utløses med omtrent 85 % til 90 % av den stemplede merkestrømmen. For miljøer med høye temperaturer anbefaler vi å redusere belastningen eller justere valgparameteren oppover.
