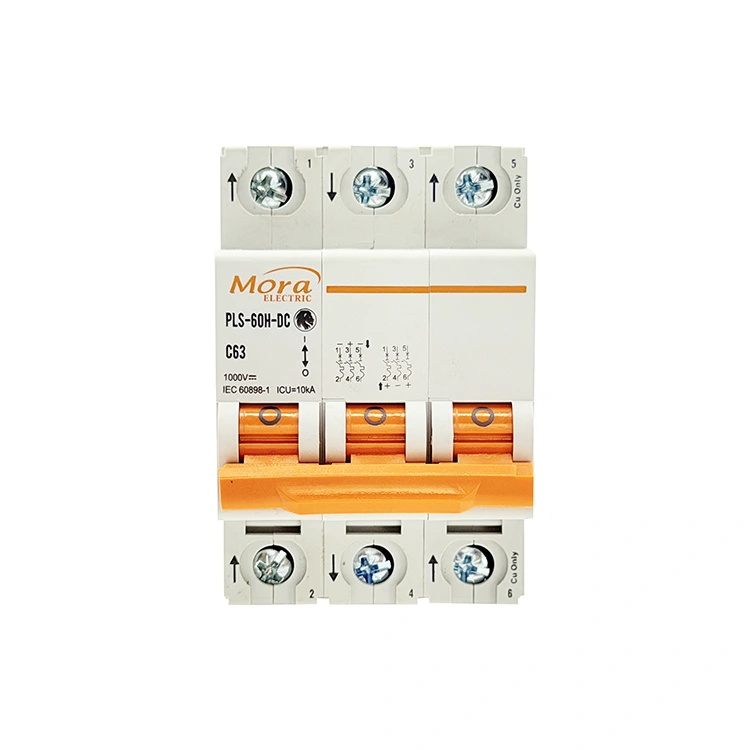

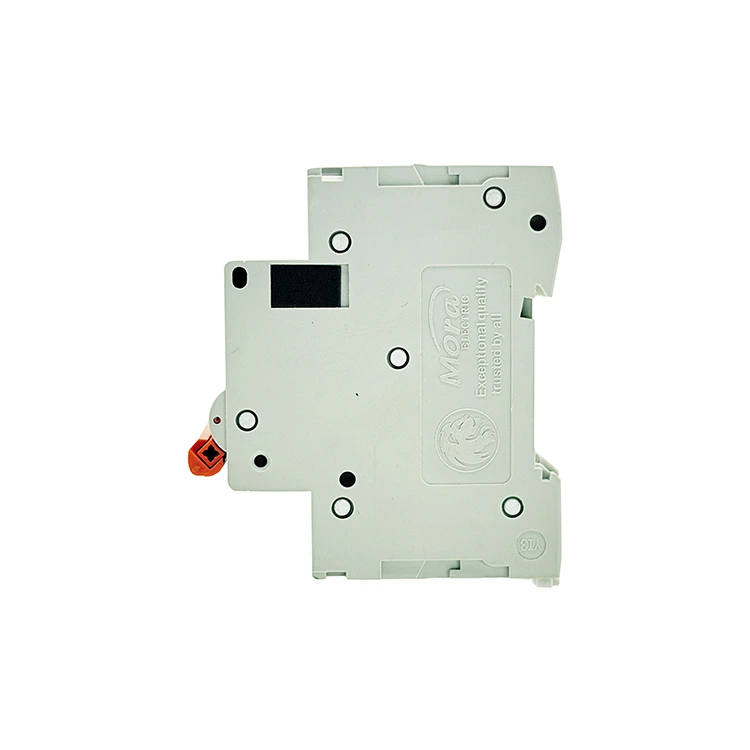

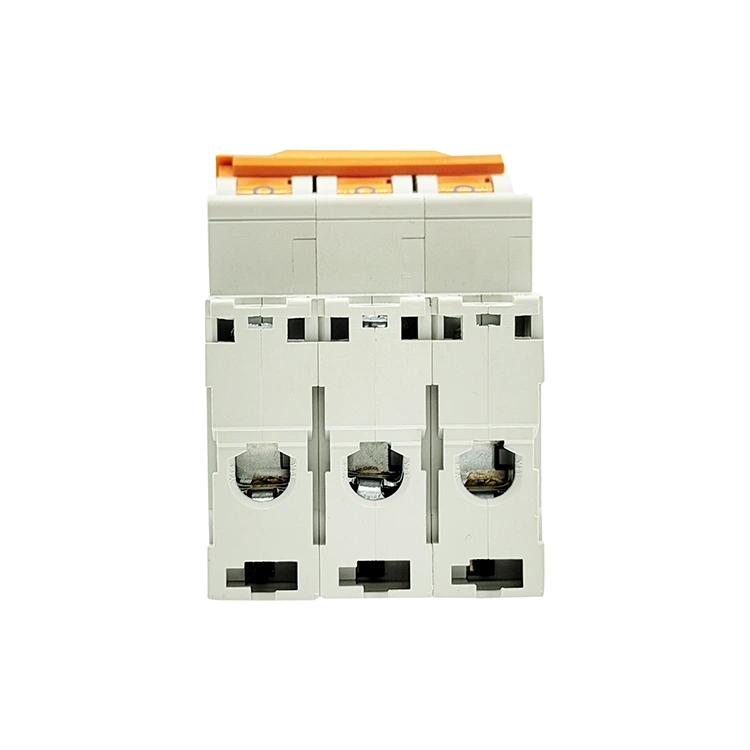

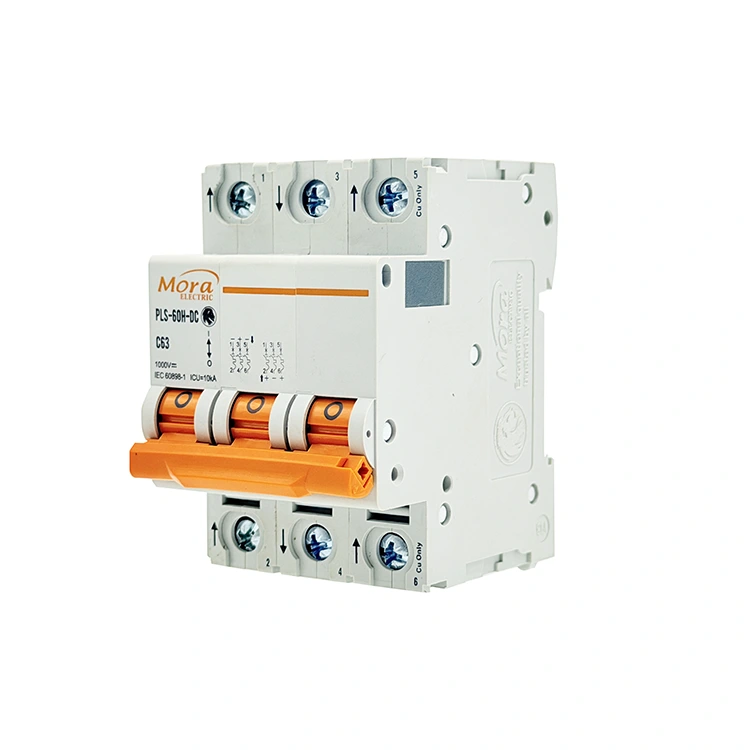

C65 3-polet DC effektbryter

PUGAO (Mora) opererer som en etablert C65 3-polet DC-kretsbryterfabrikk i Kina, og bygger robuste 3-polede elektriske brytere som er optimalisert for å avbryte flere høyspente DC-baner samtidig; denne 3P-bryteren utnytter automatisert komponentkalibrering og trippel permanent magnet lysbueslukkingskamre for å håndtere spesialiserte krav til lagring utenfor nettet og industrielle verktøy.

Hvor implementerer ingeniører faktisk en 3P DC-svitsj?

Standard solcelleinstallasjoner med lavere spenning dekker vanligvis ved 250V eller 500V DC, noe som tillater enkle enkelt- eller dobbeltpolede ledningssløyfer. Men ettersom store industrielle kommersielle solcellepaneler, off-grid gårdssystemer og store sentrale telekomfasiliteter skalerer opp, står systemingeniører overfor distinkte designvalg som krever en 3-polet konfigurasjon som C65 3-polet DC-kretsbryter.

750V DC høyspent seriekobling

For å maksimere utgangseffektiviteten og begrense systemlinjeoverføringstap over lange avstander, velger ingeniører ofte å kjøre solcellepanelstrenger i en lang seriesekvens. Denne stablen driver åpen kretsspenning opp til 750V DC. Siden standard individuelle bryterkamre er klassifisert for 250V stykket, lar en 3P-enhet ingeniører sløyfe den positive lederen gjennom to poler i et seriekablingsmønster mens den trekker den negative lederen gjennom den tredje polen. Dette deler den elektriske spenningen jevnt over alle tre mikromiljøene.

Tre-tråds flytende DC-nettverk

Visse kraftige industrielle prosesseringsoppsett og gruvetransportutstyr bruker en spesialisert sentertappet eller tre-leder ujordet DC-fordelingstopologi (som består av positive, negative og nøytrale/jordede referanseledninger). En 3-polet beskyttelsesbryter isolerer alle tre distinkte strømførende ledere samtidig under en feil, og avskjærer potensialet for uregelmessige returstrømmer.

Dual-Source Batter Storage Backup Isolation

I lokaliserte telekommunikasjonssvitsjingsnoder kan et enkelt 3-polet maskinvarechassis konfigureres for å administrere et delt buss-arrangement – ​​for eksempel å bytte to separate positive innkommende batteribanklinjer sammen med en enkelt delt felles returlinje. Dette reduserer panelplassbehovet inne i utstyrsstativer med begrenset plass.

Ytelsesevner

Driftsterskelene og tekniske materialene definert nedenfor opprettholdes strengt på tvers av våre automatiserte kvalitetsverifiseringsbenker:

Hvilke teknologier forhindrer intern kontaktfusjon ved 750V?

1. Trippel permanent magnet blåst-bue-systemer

Høyspent likestrømsbuer krysser ikke en naturlig nullstrømstilstand, noe som betyr at de kan opprettholde en høytemperatur plasmakanal mellom åpningskontakter som lett smelter standard kobberkomponenter. For å løse dette, har vår C65 3-polet likestrømsbryter uavhengige permanentmagneter inne i hver av de tre individuelle polene. Disse magnetene skaper et sterkt lokalt magnetfelt som frastøter lysbuen, blåser den fysisk vekk fra kontaktputene og driver den dypt inn i et 9-platers stålkjølerist. Denne handlingen deler og slukker buen innen 5 millisekunder.

2. Synkron mekanisk låsekobling

Hvis en pol forsinker åpningen under en høyspenningsfeil, tar den gjenværende polen støyten av den elektriske belastningen, og forårsaker utbrenthet i terminalen. PUGAO (Mora) bygger disse bryterne med en stiv innvendig mekanisk lenkestang som forbinder alle de tre polede undermekanismene. Hvis en kortslutningsfeil utløser den magnetiske utløsningsspolen i en enkelt pol, tvinger koblingsstangen med felles utløser alle tre polene til å falle samtidig, og forhindrer farlige tilstander med energi med én linje.

3. Presisjonsfabrikk punktsveisingskontroll

Variasjoner i terminalmotstand inne i flerpolede brytere fører til ujevn strømfordeling og lokaliserte hot spots inne i distribusjonsbokser. Vårt 5000 kvadratmeter store produksjonsanlegg unngår dette problemet ved å bruke en automatisert produksjonslinje for mikrobrytere. Automatiserte stanse- og punktsveisemaskiner låser de interne shuntene og kobberkontaktenhetene i nøyaktige posisjoner, og gir identiske indre motstandsnivåer over alle tre polene.

Feilsøkingsveiledning for komplekse feltproblemer

• C65 3-polet likestrømbryter-vippehåndtak tilbakestilles automatisk til midtposisjon under første oppstart av systemet

Hvorfor dette skjer:Den interne mekaniske låsen faller når en nedstrøms kortslutning er tilstede, eller den positive seriesløyfe-jumper-tråden har blitt feilkoblet til en negativ kontaktterminal, og skaper en død kortslutning over polene.

Slik fikser du det:Isoler hovedstrømsløyfen fullstendig. Sjekk konfigurasjonen av loop-jumperen mot serieskjemaet. Bruk en isolasjonsmotstandstester på nedstrøms linjer for å finne kortsluttede ledninger eller isolasjonsbrudd før du prøver å skru bryteren på igjen.

• En polsport viser en høy temperaturøkning sammenlignet med tilstøtende terminalporter

Hvorfor dette skjer:Terminalskruen for den spesifikke porten ble trukket for lite under feltoppsett, eller ledningstrådene i tunnelklemmen er ujevnt komprimert.

Slik fikser du det:Slå av kraftoverføringen. Fjern lederen fra den varme porten, inspiser kobbertrådene for lysbueskader eller oksidasjon, trim og stripp kabelen om nødvendig, sett den inn igjen og bruk en kalibrert momentnøkkel for å stramme skruen til 2,5 Nm.

Vanlige spørsmål om engineering og applikasjoner

Hvorfor kan en 3P DC-bryter håndtere høyere spenninger når den er koblet i en seriesløyfekonfigurasjon?

Hvert uavhengig polkammer i en miniatyrbryter er konstruert for å slukke opp til 250V DC under feilforhold. Ved å kaskadere den positive strømbanen gjennom to individuelle poler i serie før den går ut til omformeren, blir den totale spenningsspenningen over kontaktene under en lysbuehendelse delt ned fra 500V til 250V per kammer, noe som gjør at systemet enkelt kan håndtere høyere totalspenninger.

Hva er de operasjonelle konsekvensene av å hoppe over den positive sløyfe-jumperen og koble tre separate individuelle solstrenger gjennom de tre individuelle polene?

Hvis du kjører tre uavhengige strenger gjennom et enkelt bryterchassis uten å binde dem sammen i serie, må maksimal spenningsklassifisering for hver streng forbli under 250V DC. Hvis en individuell streng overskrider denne terskelen og opplever en feil, vil dens enpolede kammer mangle den spenningssplittende evnen som er nødvendig for å slukke den resulterende høyspentbuen, noe som fører til intern ødeleggelse av huset.

Hvordan påvirker kontinuerlig eksponering for høy solstråling den interne kalibreringen av bimetallstrimler inne i et forseglet kombineringskabinett?

Våre bimetallstrips er kalibrert ved en kontrollert fabrikkbasislinje på 30°C. Når de er innelukket i en uventilert utendørs kombinasjonsboks der solvarme driver interne omgivelsesforhold opp til 55°C, utvides bimetallstripene inne i C65 3-polet likestrømsbryter for tidlig. Dette senker det faktiske utløsningspunktet for termisk overbelastning til rundt 83 % til 85 % av dens nominelle merkestrøm. For å motvirke dette bør ingeniører enten integrere passive kjøleventiler eller dimensjonere brytervurderingen under den innledende systemdesignfasen.
