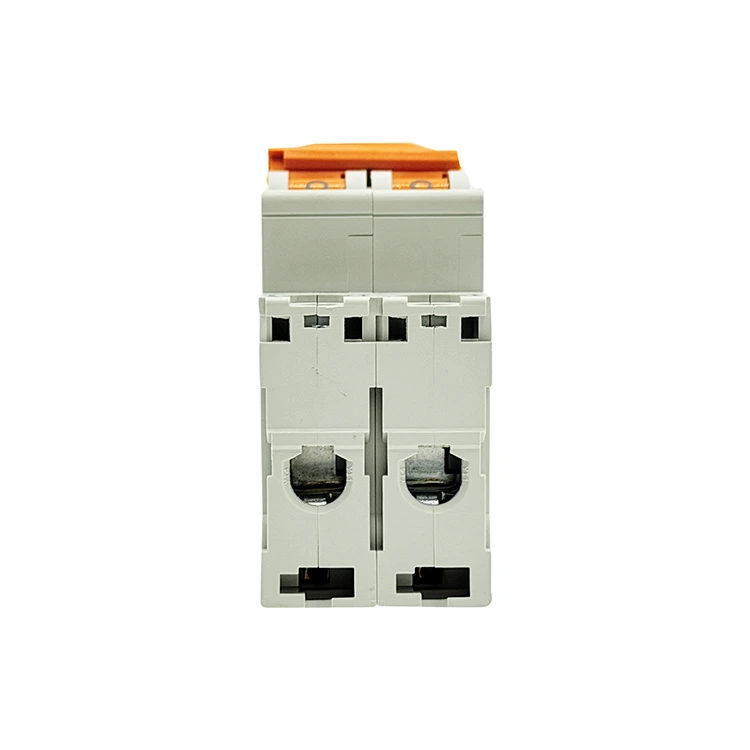

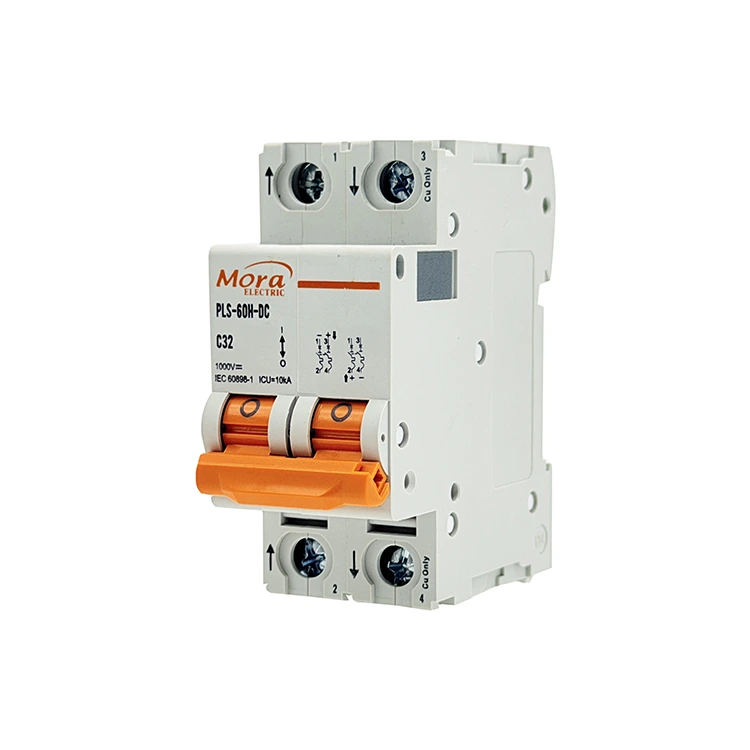

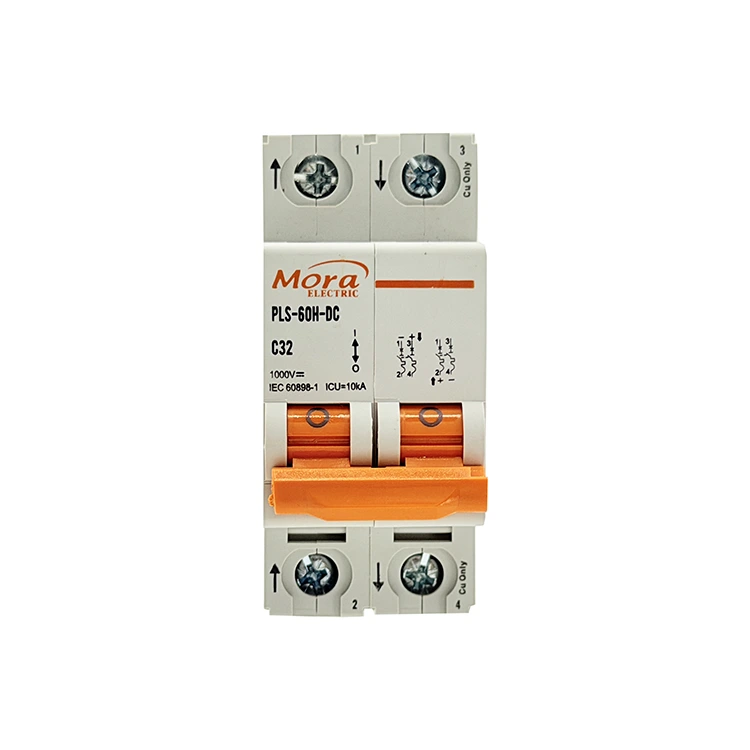

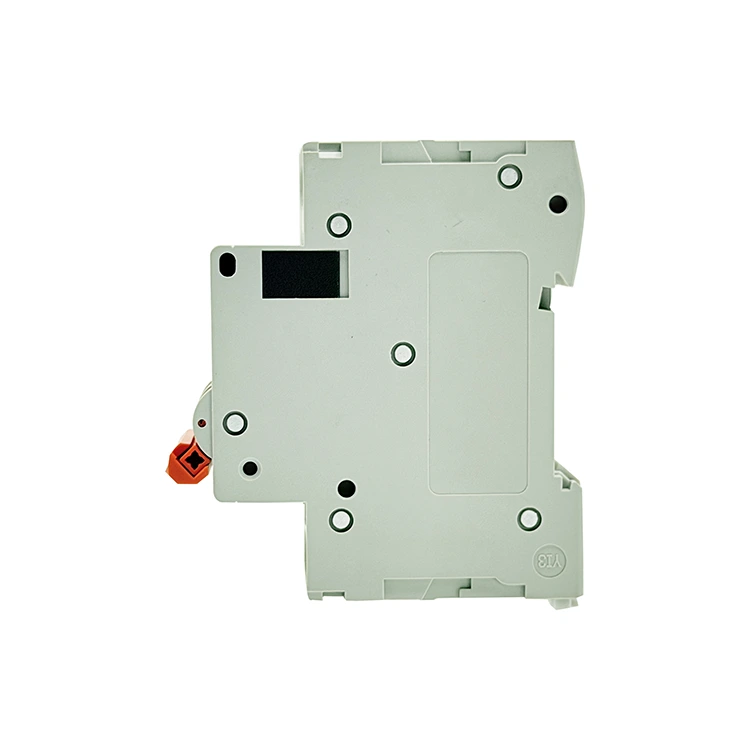

C65 2-polet likestrømsbryter

Som en pålitelig C65 2 Pole DC Circuit Breaker-fabrikk basert i Kina, produserer PUGAO (Mora) flerpolede lavspenningsbrytere designet for å bryte både positive og negative linjer samtidig; denne 2P termisk-magnetiske bryteren er avhengig av automatisert punktsveising og høykapasitets doble magnetiske buekamre for å håndtere krevende telekom- og fotovoltaiske krav.

Teknisk definisjon

C65 2-polet likestrømsbryter er en integrert elektromekanisk sikkerhetsenhet bygget for å håndtere og avbryte høyere spenning likestrøm (DC) sløyfer opp til 500V. Mens enkeltpolede alternativer bare avbryter én side av en linje, håndterer en 2-polet konfigurasjon både de positive og negative lederne samtidig. Dette dual-line avbruddet gir fullstendig galvanisk isolasjon og er avgjørende for ujordede flytende nettverk.

Vår 2P miniatyrbryter binder to uavhengige poler med en intern fellesutløsningsmekanisme. Hvis en av polene oppdager en feil, åpnes begge linjene umiddelbart, og forhindrer at spenningen går tilbake gjennom den gjenværende lederen.

500V flytende solcellepaneler

I solcellepaneler hvor systemspenningen økes for å maksimere omformerens effektivitet, er det ofte upraktisk å jorde den negative linjen. C65 2-polet likestrømsbryter er koblet til de positive og negative utgangene til en PV-streng. Ved å isolere begge polaritetene, fjerner den fullstendig potensielle støtfarer under dagtid vedlikeholdssløyfer.

Energilagringssystemer for batteri med høy kapasitet

Industrielle batteribanker og off-grid solcellelagringskonfigurasjoner kjører ofte på 120V til 400V DC oppsett. En enpolet enhet kan ikke trygt fjerne en dobbeltjordsfeil i disse kretsene. Implementering av dette 2-polet systemet sikrer at kortslutninger hvor som helst i batterikabinettet utløser en ren, omfattende avstengning.

Infrastruktur for hurtiglading av elektriske kjøretøy

Kommersielle hurtigladestasjoner bruker høyspent DC-baner for å overføre energi til kjøretøybatterier. Denne kretsbryteren fungerer som et lokalt isolasjonskontrollpunkt mellom den interne likeretterens underkrets og den primære dispenseringsledningen, og gir serviceteknikere en mekanisk metode for å kutte av alle kraftledninger samtidig.

Tekniske spesifikasjoner

Ytelsesgrensene og råvarene som er oppført nedenfor er verifisert gjennom automatiserte testarbeidsbenker på produksjonsgulvet vårt:

Tekniske fordeler med C65 2-polet likestrømsbryter

1. Topolet synkron utløserkobling

Når det oppstår en høyspenningskortslutning på én skinne, kan en asymmetrisk spenningspiss skade omformere eller dataservere. Vår C65 2-polede DC-strømbryter har en intern mekanisk utløserstang som forbinder begge interne poler. Selv om en kortslutning utelukkende oppstår på den positive skinnen, tvinger den interne koblingen mekanisk begge polene til å åpne innen 5 millisekunder, og fjerner potensielle farevektorer fra hele underkretsen.

2. Serietilkoblet permanent magnetbueslukking

Høyere likespenninger genererer lengre, mer intense elektriske lysbuer når kontaktene skilles. For å motvirke dette kanaliserer vår 2P-bryter strømbanen gjennom to distinkte buekamre i serie. Hvert kammer inneholder innebygde permanente magneter som bruker elektromagnetisk kraft for å strekke lysbuen og skyve den inn i to individuelle 9-platers stålkjølerister. Denne tokammerdesignen deler lysbuespenningen, og slukker 500V DC-energi raskere enn en enpolet layout.

3. Automatisert produksjon og konsekvent kalibrering

Variasjoner i intern montering kan føre til at den ene stangen henger etter den andre under en turbegivenhet, og skaper forbigående linjeubalanser. PUGAO (Mora) eliminerer denne menneskelige variabelen ved å bruke en helautomatisert produksjonslinje for våre miniatyrbrytere. Stansing, punktsveising og intern komponentplassering styres av automatiserte maskiner, som sikrer identiske indre motstander og synkron mekanisk timing over begge polene.

Vanlige diagnostiske feltløsninger

• Strømbryteren utløses umiddelbart når den slås på 'PÅ'-posisjon Rotårsak: Det er en direkte død kortslutning mellom de positive og negative distribusjonsledningene nedstrøms, eller det har oppstått en jordingsfeil i et ujordet system. Løsning: Isoler bryteren. Bruk en isolasjonsmotstandstester (megohmmeter) på nedstrøms ledningsnettet for å lokalisere kortsluttede ledere eller ødelagte isolasjonskapper. Sørg for at den totale kontinuerlige strømmen ikke overstiger den nominelle verdien.

• Lokalisert smelting eller sviding vises på en terminalport Rotårsak: Terminalskruen ble ikke strammet til anbefalt tiltrekkingsmoment under installasjonen, eller feilaktige ledningsstørrelser førte til at kobbertrådene vri seg løs. Løsning: Kutt bort eventuelle forkullede eller oksiderte kabelender. Strip isolasjonen på nytt, før den rene ledningskjernen helt inn i terminalklemmen av tunneltype, og bruk et kalibrert verktøy for å trekke til skruen til 2,5 Nm.

Tekniske vanlige spørsmål

Hvorfor må et 500V DC-system bruke en 2-polet bryter i stedet for å koble to enpolede brytere side ved side?

Uavhengige enpolede brytere mangler en intern mekanisk kobling. Hvis det oppstår en feil, kan den ene bryteren åpne en brøkdel av et millisekund før den andre, eller den ene kan mislykkes i å utløses helt. Dette etterlater den motsatte skinnen fullt strømførende og tilbakematingsspenning inn i systemet, setter servicepersonell i fare og forårsaker skade på utstyret.

Hva skjer inne i de doble buekamrene hvis de innkommende positive og negative linjene er krysskoblet?

Krysskobling endrer retningen til strømsløyfen gjennom de interne komponentene. Når kontaktene bryter, vil de interne permanentmagnetene trekke den elektriske lysbuen nedover mot de mekaniske låsemekanismene i stedet for å skyve den opp i stålkjøleristene. Den fangede lysbuen vil raskt smelte de interne komponentene og PA66 ytre hus.

Hvordan påvirker høy omgivelsesvarme inne i utendørs solcellekombinerskap ytelsen til denne 2-polede enheten?

Våre bimetalliske termiske overbelastningselementer er kalibrert til en standard 30°C grunnlinje. Hvis dårlig boksventilasjon kombinert med omgivelsesvarme presser innvendige temperaturer til 55°C, utvides de interne elementene inne i C65 2-polet likestrømsbryter før skjema. Dette flytter den effektive termiske utløsningsterskelen ned til omtrent 83 % av dens nominelle navneskiltverdi, som krever enten aktiv ventilasjon eller reduksjon av målbelastningen.
