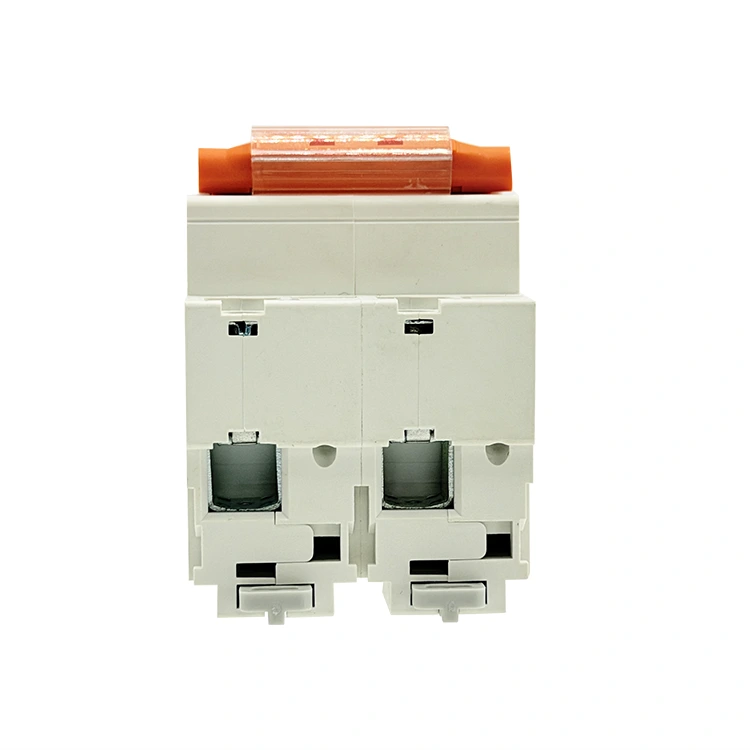

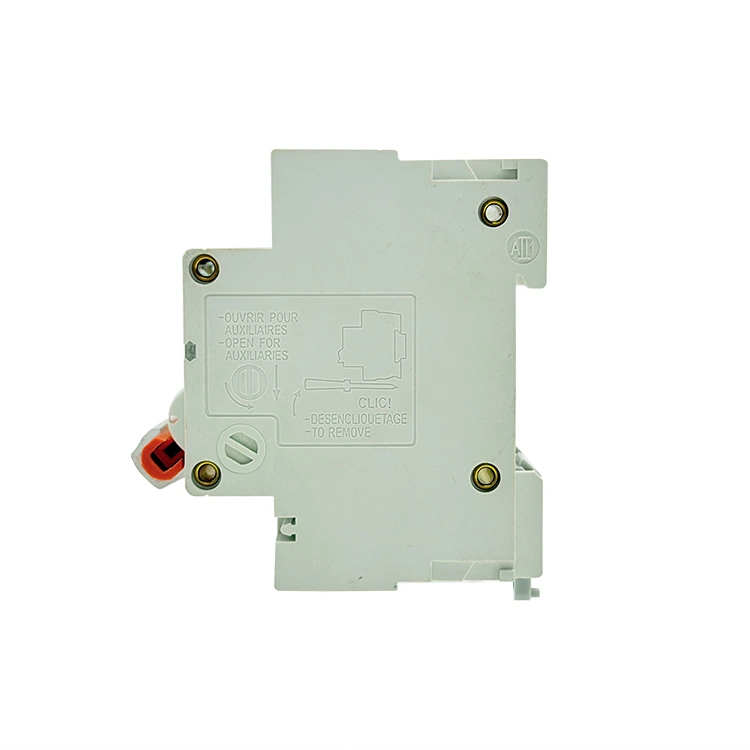

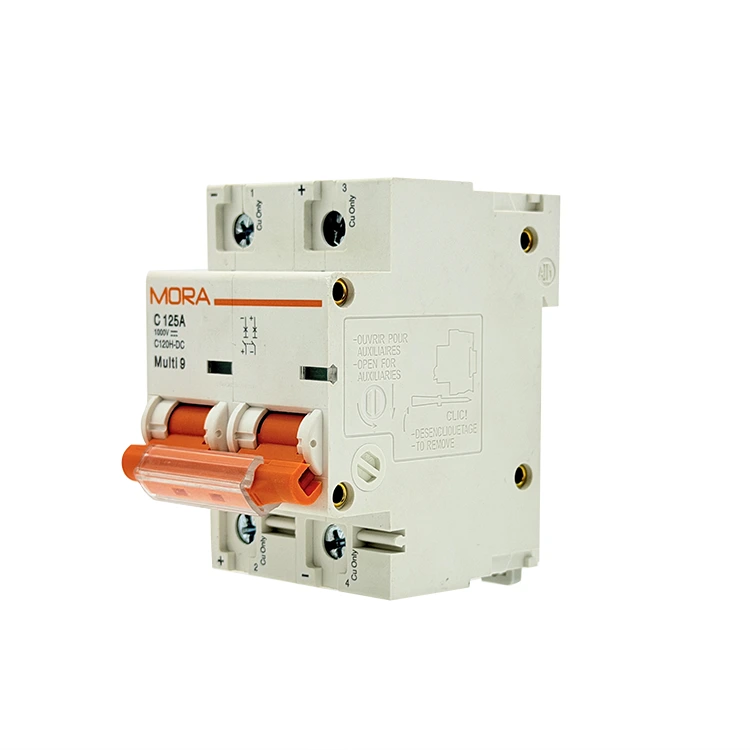

NC Series 2P DC miniatyrbryter

Som en avansert NC Series 2P DC miniatyrbryterfabrikk basert i Kina, produserer PUGAO (Mora) høyytelses to-polet beskyttelsesbryter med forbedret brytekapasitet og en strømlinjeformet modulramme. Hver enhet bruker automatisert punktsveising og optimerte doble permanentmagnetbueløpere for å sikre kritisk telekommunikasjon, energilagring og kommersiell solenergiinfrastruktur.

Hva gjør NC-serien forskjellig fra standard DC-brytere?

Industrielle likestrømsnett utvikler seg raskt, og beveger seg mot høyere energitettheter og strammere kabinettkonfigurasjoner. Mens tradisjonelle brytere i boligkvalitet går på akkord med termisk spredning når de krympes ned, har NC Series 2P DC Miniature Circuit Breaker en redesignet intern strukturell arkitektur bygget eksplisitt for kommersiell drift med høy pålitelighet.

Ved å integrere topolet fysisk isolasjon i et plassbesparende modulært chassis, minimerer NC-serien frontplatens eiendom inne i fordelingstavler mens den utvider interne krypeavstander – den korteste veien langs overflaten av et isolerende materiale mellom to ledende deler – for å forhindre lokaliserte sporingsfeil.

Solar Combiner Hubs med høy tetthet

Moderne solcelleoppsett krever kompakte komponenter for å passe inn flere strenginnganger i mindre utendørs kabinetter. NC-serien tillater ren side-ved-side array clustering, og håndterer både de positive og negative returskinnene til en 600V DC-streng innenfor en kompakt husprofil uten å ofre sideklaringsventilasjon.

Sentraliserte telekombatteribanker

Med kommunikasjonssystemer som kjører på stabilisert lav-til-middels spenning batteri-backups, er det viktig å fjerne en feil uten å miste hele stativet. Denne miniatyrbryteren gir uavhengig grenkretsbeskyttelse, isolerer enkelt batteristrenger eller lademoduler umiddelbart mens tilstøtende operasjoner forblir strømførende.

Materialspesifikasjoner

Følgende ingeniørmatrise representerer de grunnleggende driftsparametrene som er verifisert på tvers av våre automatiserte fabrikktestingslinjer:

Hvordan oppnår NC-serien en 10kA bruddkapasitet?

1. Dual-Force magnetiske utblåsningskanaler

Ved høyere spenninger opp til 600V DC, kan tegning av en elektrisk lysbue lett bli til en vedvarende lysbueplasmahendelse som fullstendig smelter standard kretsbryterkontakter. NC Series 2P DC miniatyrbryter bekjemper dette med doble høystyrke permanentmagneter innebygd på hver side av hver kontaktbane. Når kontaktene trekkes fra hverandre, skaper disse magnetene et retningsbestemt magnetfelt som umiddelbart strekker buen, tvinger den av sølvputene og blåser den inn i en kraftig 11-platers stålbuesjakt hvor den deles og avkjøles innen 4,5 millisekunder.

2. Høyhastighets mekanisk tripkrysskobling

Å dele de positive og negative skinnene over to forskjellige poler betyr at begge banene må åpnes på nøyaktig samme tid. NC-serien bruker en intern krysskoblingsutløserstang som låser begge mekaniske mekanismene sammen. Hvis det oppstår en overstrømsfeil på den positive siden, utløser den interne stangen den negative polen mekanisk på nøyaktig samme øyeblikk, noe som gir fullstendig galvanisk isolasjon og forhindrer farlig tilbakemating av spenning.

3. Automatisert laserpunktsveising og kalibrering

Manuell komponentmontering introduserer strukturelle variasjoner som kan forårsake ujevn indre motstand mellom de to polene. PUGAO (Mora) eliminerer denne menneskelige variabelen ved å produsere NC-serien på en helautomatisert produksjonslinje for mikrobrytere. Avanserte laserpunktsveisemaskiner låser kobbershuntene, bimetallene og magnetspolene til presis geometrisk justering, og sikrer balanserte indre motstander og matchende turkurver på tvers av hvert produksjonsparti.

Feltinstallasjonsprotokoll

1. Bekreft nullspenning:De-energize Loop. Åpne alle oppstrøms solenergiutkoblingsbrytere eller batteriisolasjonskoblinger. Bruk et digitalt multimeter for å teste både de positive og negative innkommende kablene, og bekreft at 0V er tilstede før du setter ledningene inn i terminalportene.

2. Fest på DIN-skinnen:Skinnefeste. Hekt den øvre bakre braketten til NC Series-rammen over en standard 35 mm DIN-skinne. Trykk godt ned på den nedre kanten av huset til den fjærbelastede plastglideren klikker tett på plass mot skinnen.

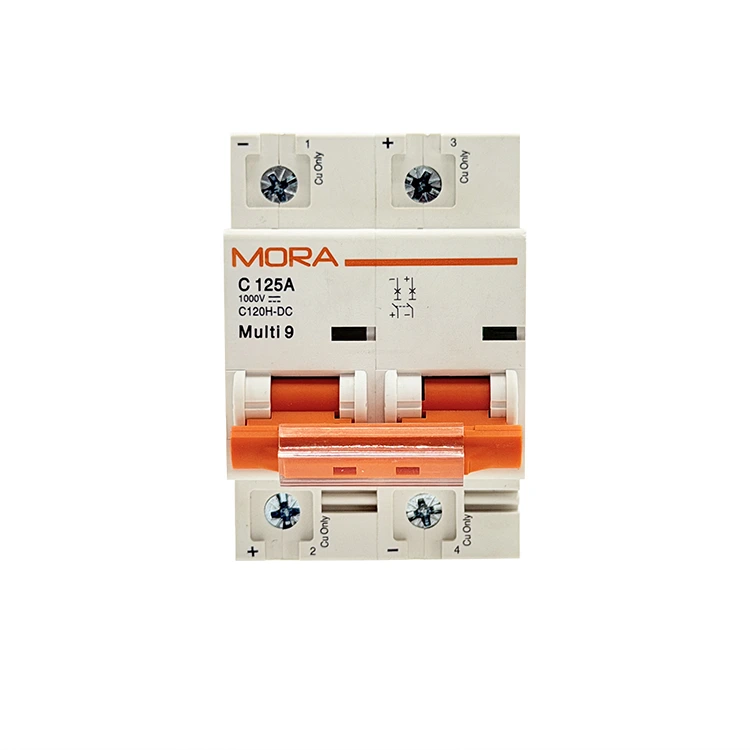

3. Juster polaritetsmarkørene:Polaritetsmatch. Undersøk (+) og (-) symbolene som er stemplet på forsiden av NC Series 2P DC miniatyrbryter. Koble den innkommende positive kabelen til toppen av pol 1 (merket positiv) og den innkommende negative kabelen til toppen av pol 2 (merket negativ). Advarsel: Reversering av denne layouten forhindrer de interne magnetene i å skyve lysbuen inn i kjølesennene.

4. Momentklemmeskruer:Sikker tilkobling. Sett de rent avisolerte kobbertrådkjernene helt inn i de taggete tunnelklemmene. Bruk en kalibrert skrutrekker til å stramme terminalskruene til 2,0–2,5 Nm. Løse terminalforbindelser genererer lokalisert varme som fører til for tidlig termisk utløsning.

Vanlige spørsmål om applikasjoner

Hva gjør NC Series 10kA brytekapasitet sikrere enn standard 6kA alternativer for batterisystemer?

Batteribanker kan levere massive kortslutningsstrømmer i løpet av millisekunder under en direkte feil. En bryter vurdert til kun 6kA kan oppleve kontaktsveising eller brudd på huset hvis feilenergien overskrider dens mekaniske grenser. Den oppgraderte 10kA-klassifiseringen til NC Series 2P DC miniatyrbryter sikrer at den trygt kan fjerne disse alvorlige, høyenergi-batterikortslutningene uten å ødelegge bryterhuset eller skade komponenter i nærheten.

Kan NC Series 2P-bryteren kobles i en seriesløyfe for å håndtere høyere likespenninger?

Ja. Hvis systemspenningen overstiger den enpolede klassifiseringen, kan du kjøre den positive lederen gjennom begge polene i serie (gå inn i toppen av pol 1, hoppe fra bunnen av pol 1 til toppen av pol 2, og gå ut av bunnen av pol 2). Dette deler den totale spenningen over to separate lysbuekamre, slik at bryteren trygt kan håndtere høyere totalspenninger.

Hvordan skal designingeniører ta hensyn til høy omgivelsesvarme inne i forseglede utendørsskap?

De innvendige bimetallstripene er kalibrert ved en fabrikkstandard grunnlinje på 30°C. Når de monteres inne i en uventilert utendørs kombinasjonsboks der omgivelsesvarme og direkte sollys driver interne temperaturer opp til 55°C, ekspanderer de bimetalliske elementene på forhånd. Dette senker det faktiske termiske utløsningspunktet til omtrent 83 % til 85 % av nominell strøm. For å forhindre forstyrrende utløsning, bør ingeniører enten integrere passive kjøleventiler eller dimensjonere bryterklassifiseringen ved å bruke standard termiske reduksjonstabeller.
